Порядок выполнения
1. Слейте трансмиссионную жидкость из автоматической коробки передач.
2. Снимите масляный поддон.
3. Снимите масляный фильтр.

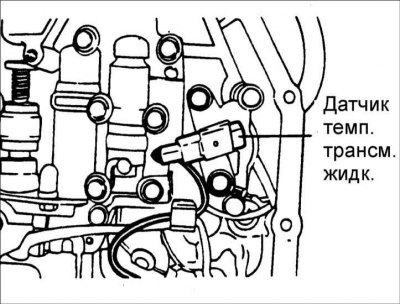

4. Снимите датчик температуры трансмиссионной жидкости.

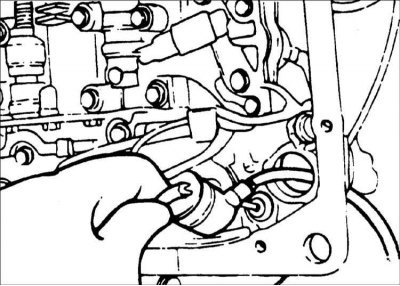

5. Нажмите фиксатор и вытяните уплотнительное кольцо электромагнитного клапана.

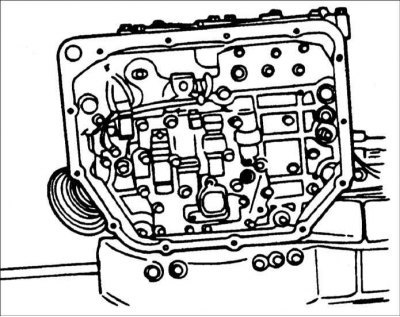

6. Снимите узел клапана, при этом соблюдайте осторожность, чтобы он не упал.

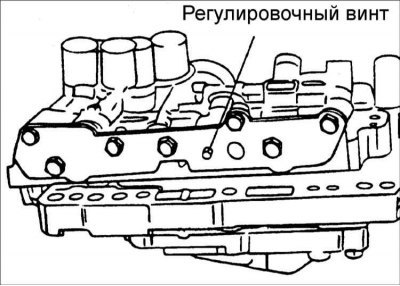

7. Поверните регулировочный винт распределителя так, чтобы давление в магистрали достигло требуемого значения. Вращение винта по часовой стрелке приводит к уменьшению давления и, наоборот, против часовой стрелки – к увеличению.
- Номинальное давление: 860–900 кПа
- Изменение давления при повороте винта на 1 оборот: 38 кПа
8. Проверьте, что уплотнительное кольцо установлено на верхней части корпуса клапана, в месте, показанном на рисунке.
9. Замените уплотнительное кольцо электромагнитного клапана.
10. Установите корпус клапана в картер и вставьте разъем электромагнитного клапана в картер. Убедитесь, что зубчатая часть разъема установлена так, как показано на рисунке.
11. Затяните болты крепления корпуса моментом затяжки 10–12 Н·м.
12. Установите масляный фильтр.
13. Установите новую прокладку масляного поддона и масляный поддон.
14. Залейте требуемое количество трансмиссионной жидкости в автоматическую коробку передач.
15. Проверьте давление в магистрали.
