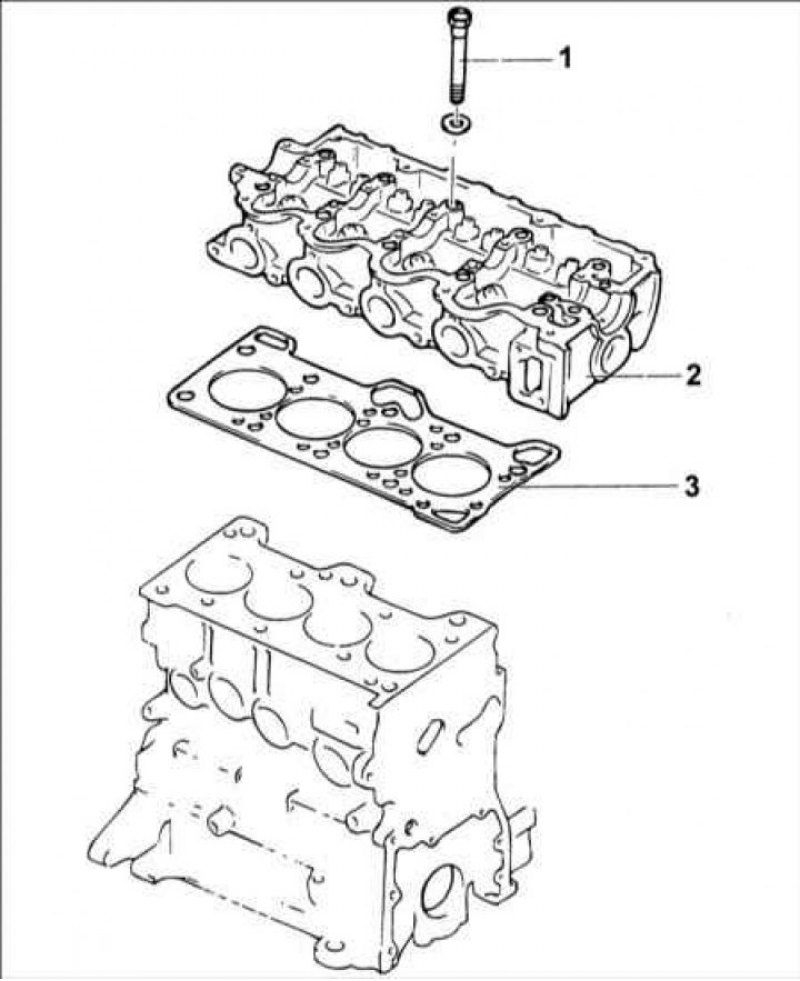

1 – болт, 23–27 Н·м + довернуть на угол 60–62° + довернуть на угол 60–62°; 2 – головка цилиндров; 3 – прокладка головки цилиндров.
Снятие
1. Слейте охлаждающую жидкость и отсоедините верхний шланг радиатора.
2. Снимите широкий шланг, расположенный между воздушным фильтром и крышкой головки.
3. Снимите шланг воздухозаборника.
4. Снимите вакуумный шланг, шланг подачи топлива и шланг охлаждающей жидкости.
5. Снимите со свечей зажигания наконечники высоковольтных проводов.
6. Снимите катушку зажигания.
7. Снимите воздушную камеру.
8. Снимите впускной коллектор.
9. Снимите теплозащитный экран и выпускной коллектор.
10. Снимите шкив водяного насоса и шкив коленчатого вала.
11. Снимите кожух зубчатого ремня.
12. Переместите ролик натяжения зубчатого ремня к водяному насосу и временно закрепите его в этом положении.

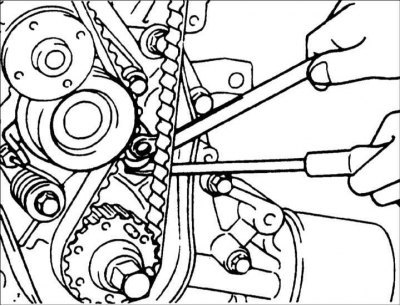

13. Снимите зубчатый ремень.
14. Снимите крышку головки цилиндров.

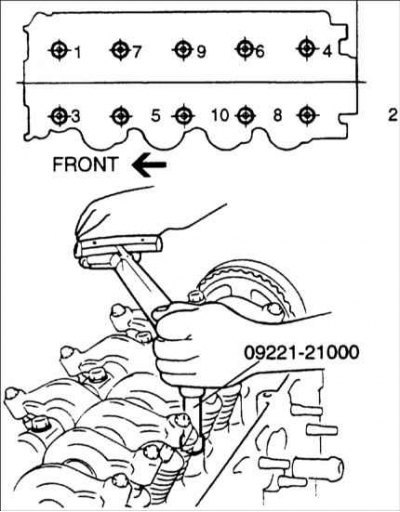

15. Специальным инструментом 09221-21000 в определенной последовательности выверните болты крепления головки цилиндров.
16. Удалите остатки прокладки головки цилиндров с блока цилиндров и головки цилиндров.
Внимание! При удалении остатков прокладки соблюдайте осторожность, чтобы они не попали в каналы блока цилиндров.
Проверка
1. Осмотрите головку блока цилиндров на отсутствие повреждений, трещин, утечек масла и охлаждающей жидкости. При необходимости, замените головку цилиндров.
2. Снимите нагар с камер сгорания. Сжатым воздухом продуйте каналы для смазки.

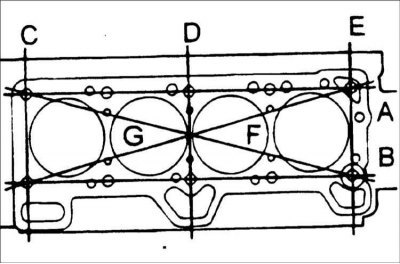

3. Металлической линейкой и щупом в шести направлениях проверьте плоскостность головки блока цилиндров. При необходимости, перешлифуйте головку блока цилиндров.
Максимальная перешлифовка: 0,08 мм
4. Замените или отремонтируйте головку блока цилиндров при наличии следующих дефектов:
- прогоревших седел клапанов;
- повреждении сопрягаемой поверхности для установки впускного и выпускного коллекторов;
- повреждении гнезд для установки масляных уплотнительных колец распределительных валов.
Установка
1. Очистите сопрягаемые поверхности блока цилиндров и головки цилиндров.
2. Установите новую прокладку головки цилиндров на блок цилиндров.

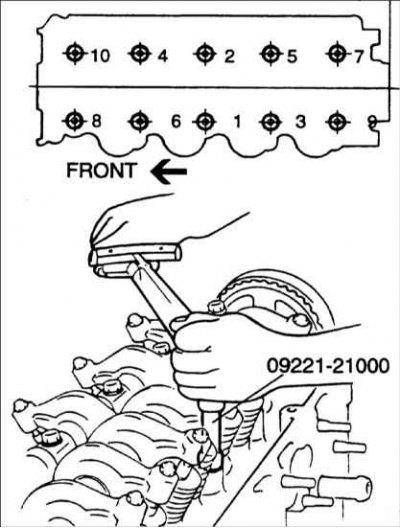

3. Вверните болты крепления головки цилиндров. В определенной последовательности затяните болты крепления головки блока цилиндров в следующем порядке:
- а. затяните болты моментом затяжки 23–27 Н·м;
- b. доверните болты на угол 60–62°;
- с. доверните болты на угол 60–62°.
4. Переместите ролик натяжения зубчатого ремня к водяному насосу и временно закрепите его в этом положении.
5. Установите зубчатый ремень на шкив распределительного вала, при этом проверьте, что установочные метки шкивов совмещены с указателями.
6. Отрегулируйте натяжение зубчатого ремня.
7. Установите крышку головки цилиндров и закрепите болтами, затянув их требуемым моментом.
Момент затяжки: 8–10 Н·м
8. Установите кожух зубчатого ремня.
9. Установите новую прокладку впускного коллектора и впускной коллектор. Затяните гайки и болты требуемым моментом.
Момент затяжки: 15–20 Н·м
10. Установите новую прокладку выпускного коллектора и выпускной коллектор. Затяните гайки и болты требуемым моментом.
11. Установите воздушную камеру и закрепите болтами и гайками, затянув их требуемым моментом.
Момент затяжки: 15–20 Н·м

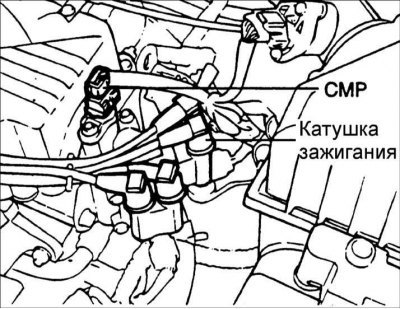

12. Установите катушку зажигания.
13. Установите шланг воздухозаборника.
14. Подсоедините вакуумный шланг, шланг подачи топлива и шланг охлаждающей жидкости.
15. Установите широкий шланг.
