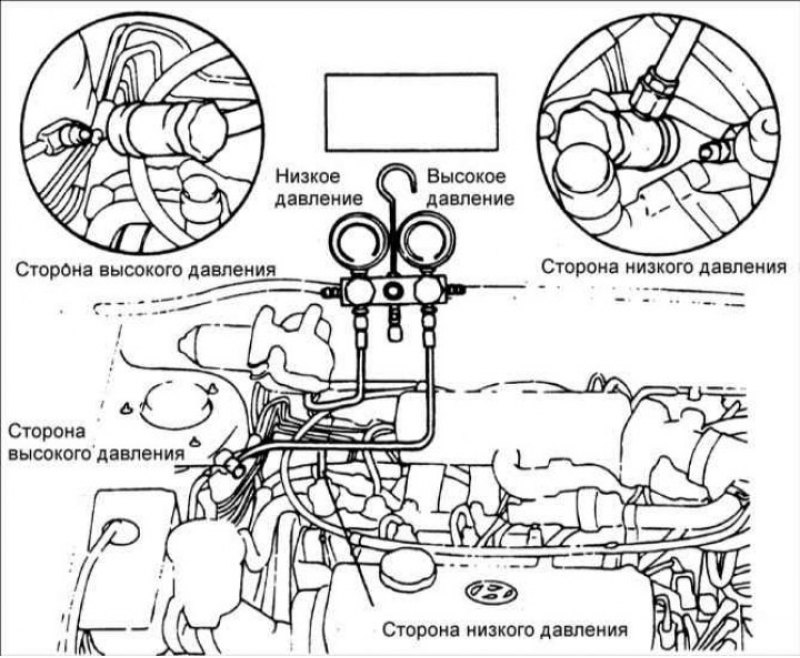

Подсоединение манометров
1 – сторона с высоким давлением; 2 – сторона с высоким давлением; 3 – низкое давление; 4 – высокое давление; 5 – сторона с низким давлением; 6 – сторона с низким давлением.

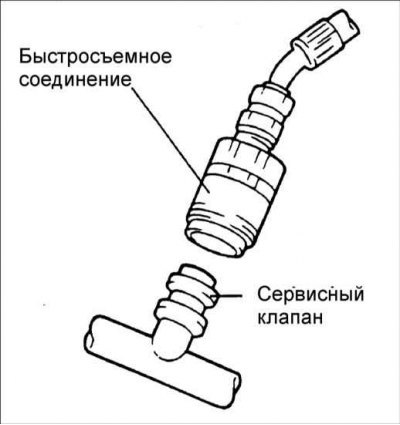

В системе кондиционирования воздуха с хладагентом R-134a имеются порты с "быстросъемными подсоединениями" адаптеров. Каждый адаптер представляет собой втулку с внутренней резьбой для предохранения системы от попадания загрязняющих примесей.
Порядок выполнения
1. Закройте оба клапана на магистрали.
2. Подсоедините адаптеры манометров к соответствующим портам.
3. Вручную затяните гайки крепления шлангов адаптеров.
