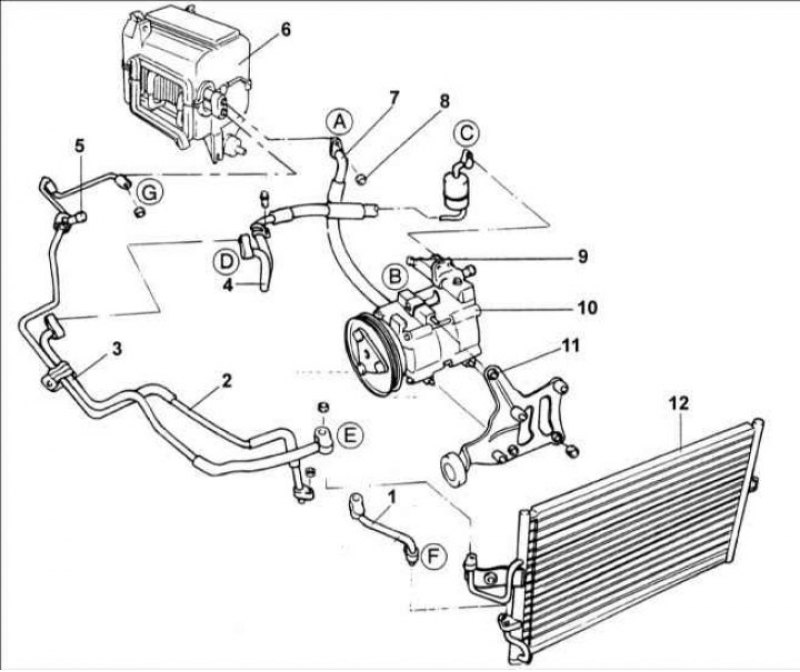

Элементы системы кондиционирования воздуха
1 – трубка (А); 2 – трубка (В); 3 – выпускная трубка; 4 – выпускная трубка; 5 – порт со стороны высокого давления; 6 – блок испарителя; 7 – трубка; 8 – гайка, 5–7 Н·м; 9 – порт со стороны низкого давления; 10 – компрессор; 11 – кронштейн компрессора; 12 – конденсатор; А – испаритель к всасывающей трубке, 5–7 Н·м; В – всасывающая трубка к компрессору, 8–12 Н·м; С – шланг разрядки компрессора, 17–26 Н·м; D – шланг разрядки к выпускной трубке, 19–28 Н·м; Е – выпускная труба к конденсатору, 19–28 Н·м; F –трубка (А) к конденсатору, 7–11 Н·м; G – трубка (В) к испарителю, 12–15 Н·м.

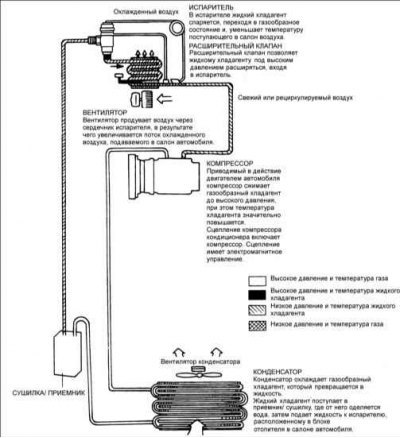

Контур системы кондиционирования воздуха
Порядок выполнения
1. Установите манометр на магистраль.
2. Запустите двигатель, оставьте работать на частоте вращения коленчатого вала 2000 мин–1 и установите режим максимального охлаждения при высокой частоте вращения вентилятора.
3. Откройте все окна или двери.
4. Установите термометр в решетку подачи воздуха в салон автомобиля.
Смотрите полную версию на сайте www.AutoInstruction.ru

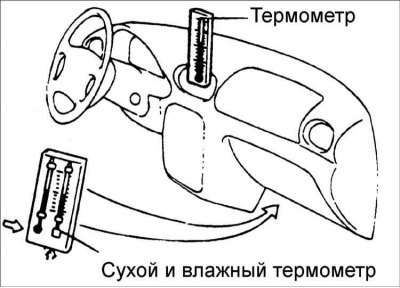

5. Установите влажный и сухой термометры как можно ближе к входному отверстию блока охлаждения.
6. Проверьте, что давление, показываемое манометром, находится в пределах 1,373–1,575 кПа. Если давление слишком высокое, налейте воду на конденсатор. Если давление слишком низкое, закройте переднюю сторону конденсатора.
7. Проверьте, что температура воздуха в решетке подачи воздуха в салон автомобиля находится в пределах 25–35°C.

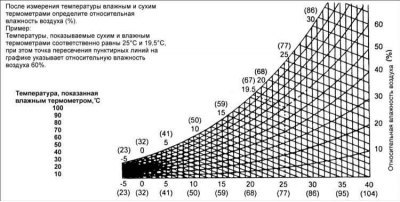

8. По графику вычислите относительную влажность воздуха, сравнивая температуру влажного и сухого термометров.
9. Измерьте температуру в решетке подачи воздуха в салон автомобиля и вычислите разность сухим термометром и термометром в решетке подачи воздуха.

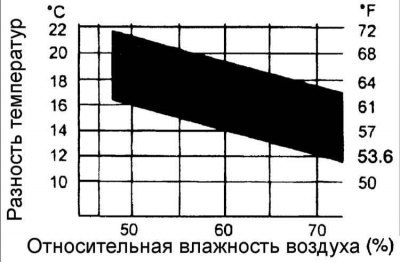

10. Проверьте, что если пересечение относительной влажности и разницы температур находятся в пределах допуска, значит, система кондиционирования воздуха работает нормально.
