Внимание! при утере или отвинчивании крепежных деталей подвески или рулевого управления их следует заменять новыми не используйте их вторично. Крепежные элементы заменяются на новые такой же конструкции, качества и маркировки.
Снятие
1. Ослабьте гайки колеса, поднимите автомобиль, установите его на стойках Заблокируйте передние колеса и снимите заднее колесо.
2. Снимите блок заднего тормозного барабана ступицы (см. главу 9).
3. Отвинтите от стойки кронштейн, поддерживающий тормозной шланг (см. рисунок 11.5).

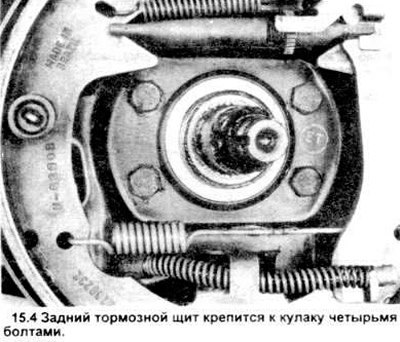

4. Отвинтите четыре болта, которые крепят тормозной щит к кулаку. Отсоедините тормозной щит и подвесьте его на проволоке. При этом необязательно отсоединять от тормозного щита трос стояночного тормоза (см. рисунки).
5. Ослабьте, но не вытаскивайте стяжной болт между кулаком и стойкой (см. рисунок).

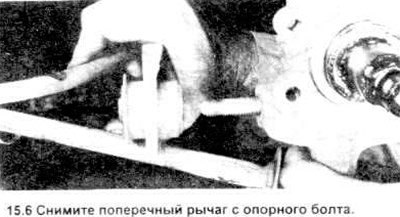

6. Открутите гайки крепления рычага к кулаку, затем снимите рычаги, с болтов (см. рисунок).
7. Отвинтите заднюю гайку реактивной тяги Удерживайте тяги гаечным ключом за плоские поверхности. Снимите шайбу и резиновую подушку (см. рисунок 14.3).
8. Отвинтите предварительно ослабленный стяжной болт между валом и стойкой, поддерживая вал, чтобы он не упал.

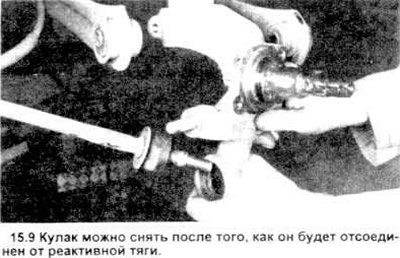

9. Отодвиньте вал назад настолько, чтобы получить доступ к силовой стойке, затем снимите его со стойки (см. рисунок) Теперь можно заменить болты управляющего рычага.
Установка
10. Проверьте подушки реактивной тяги на трещины и износ. При необходимости замените.
Оригинал расположен на ресурсе (Autoinstruction.ru)
11. Подсоедините кулак к торцу реактивной тяги, затем наденьте его на стойку совместив выемку стяжного узла с ухом стоики. Вставьте новый стяжной болт между кулаком и стойкой. затяните его вручную
12. Установите внешнюю подушку реактивной тяги, шайбу и новую гайку. Гайку не затягивайте.
13. Наденьте рычаги на болты кулака Затяните гайки вручную.
14. Подставьте под кулак домкрат и поднимите его на нормальную высоту.
15. Затяните до требуемого момента затяжки болт крепления кулака к стойке.
16. Затяните до требуемого момента затяжки большую гайку реактивной тяги.
17. Затяните до требуемого момента затяжки гайки рычага.
18. Присоедините к кулаку тормозной щит, надежно затяните четыре болта.
19. Привинтите к стойке кронштейн тормозного шланга. Не повредите трубопровод, сгибая его при установке на место.
20. Установите блок тормозного барабана ступицы (глава 9).
21. Поставьте колесе, закрутите опорные гайки.
22. Опустите автомобиль и затяните гайки до требуемого момента затяжки.
