Внимание! при утере или отвинчивании крепежных деталей подвески или рулевого управления их следует заменять новыми не используйте их вторично. Крепежные элементы заменяются на новые такой же конструкции качества и маркировки.
Снятие
1. Откройте багажник и снимите боковую наклонную панель с соответствующей стороны. Ослабьте но не снимайте три гайки крепления стойки к чашке кузова (см. рисунок).
2. Ослабьте опорные гайки колеса поднимите заднюю часть автомобиля, надежно установите на стойках. Заблокируйте передние колеса, снимите задние.
3. Разъедините штангу стабилизатора и ее связующий элемент. затем отвинтите кронштейн втулки стабилизатора от пола (раздел 10).
4. Отвинтив болт, снимите с рычага нижний опорный кронштейн клапана управляющего давлением в тормозной системе (см. главу 9).
5. Отвинтите болты тормозного шланга с кронштейна на стойке (см. рисунок).
6. Для обеспечения дополнительного зазора в тормозных трубопроводах. отвинтите болт крепления трубопроводов к раме (см. рисунок).
7. Ослабьте, но не отвинчивайте стопорный болт между валом и стойкой.
8. Отвинтите гайку крепления реактивной тяги к кулаку, снимите шайбу и резиновые втулки (раздел 14), затем отодвиньте назад блок стойки / кулака настолько, чтобы освободить реактивную тягу от кулака.
9. Отвинтите стяжной болт кулака и стойки.
10. Пользуясь отверткой, слегка раздвиньте стяжку, чтобы ослабить связь между стойкой и кулаком (см. рисунок 8.9).
11. С помощью молотка и пробойника осторожно сбейте (снимите) вал со стойки (см. рисунок). Если его заклинит, смажьте маслом с хорошей проникающей способностью место соединения кулака и стойки. Не стукните и не погните трубопровод тормозной системы.
12. Открутите три верхние крепежные гайки изнутри багажного отделения, отсоедините стойку от кулака, снимите узел стойки с автомобиля.
Установка
13. Направьте блок амортизатора и винтовой пружины в проем колеса, вставив три опорные шпильки в отверстия амортизационной колонны. Установите нижнюю часть (днище) стойки на кулаке так, чтобы она не падала затем наживите вручную три гайки.

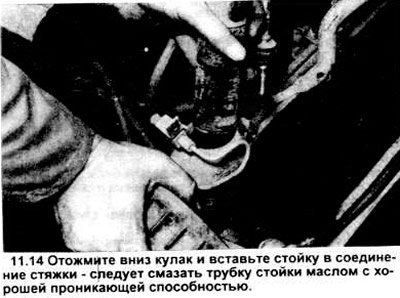

14. Отведите вниз совместив ухо на задней части стойки с канавкой стяжки на кулаке и вставьте стойку в кулак (см. рисунок). Установите стяжной болт, но не затягивайте его.
15. Отведите стойку назад и вставьте реактивную тягу в кулак. Установите резиновые втулки, шайбу и гайку, затянув ее до требуемого момента затяжки.
16. Затяните стяжной болт между кулаком и стойкой до требуемого момента затяжки.
17. Подсоедините кронштейн трубопровода тормозной системы к раме, надежно затянув болт.
18. Подсоедините другой кронштейн тормозного шланга к опорному кронштейну на стойке, надежно затяните болт.
19. Вставьте связующий элемент стабилизатора в штангу разместите кронштейн стабилизатора на напольной панели, закрутите и надежно затяните болт.
20. Установите втулки связующего элемента штанги стабилизатора, шайбу и гайку Как следует затяните гайку.
21. Поставьте колесо, закрутите гайки, опустите автомобиль Затяните гайки до требуемого момента затяжки.
Оригинал найдёте на этом ресурсе www.AutoInstruction.ru
22. Затяните три верхние крепежные гайки до требуемого момента затяжки и установите боковую наклонную панель в багажном отделении.
