Шестерни и валы коробки передач — описание конструкции (Ford Scorpio Mk1)

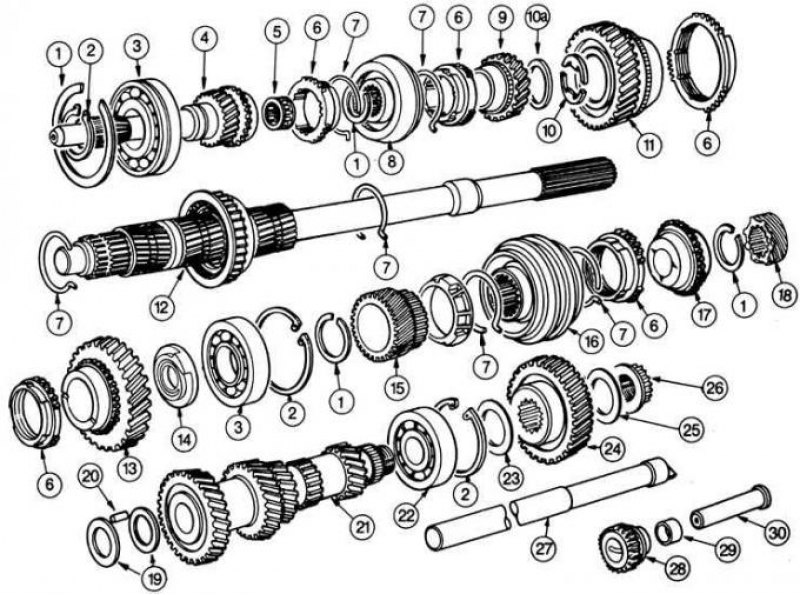

1 – стопорное кольцо, 2 – стопорное кольцо, 3 – шариковый подшипник, 4 – первичный вал, 5 – радиальный роликовый подшипник с игольчатыми роликами и двумя кольцами, 6 – кольцо синхронизации, 7 – фиксирующая пружина, 8 – синхронизатор третьей/ четвертой передач, 9 – шестерня третьей передачи, 10 – упорные полукольца, 10а – стопорное кольцо упорных полуколец, 11 – шестерня второй передачи, 12 – первичный вал с синхронизатором, 13 – шестерня первой передачи, 14 – маслоудерживающее кольцо, 15 – шестерня пятой передачи, 16 – синхронизатор пятой передачи, 17 – ступица синхронизатора шестерни пятой передачи, 18 – привод спидометра, 19 – распорная втулка, 20 – игольчатые ролики, 21 – шестерни промежуточного вала, 22 – роликовый подшипник, 23 – шайба, 24 – шестерня пятой передачи, 25 – шайба, 26 – гайка, 27 – промежуточный вал, 28 – промежуточная шестерня задней передачи, 29 – втулка, 30 – промежуточный вал.
