Разборка вторичного вала

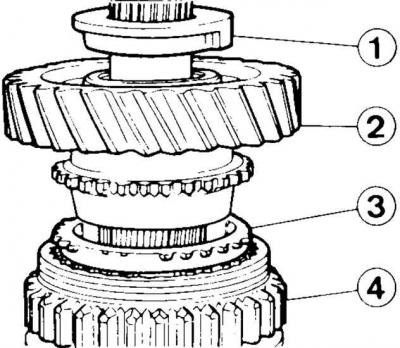

1 – уплотнительное кольцо, 2 – шестерня 1-ой передачи, 3 – кольцо синхронизатора 1-ой передачи, 4 – синхронизатор 1–2 передач

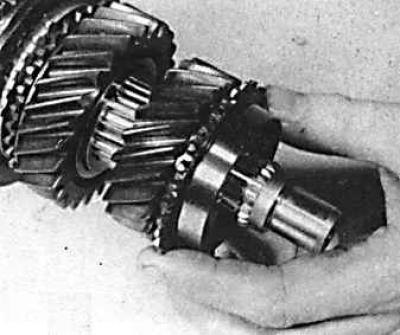

1. Снять стопорное кольцо и сдвинуть синхронизатор третьей и четвертой передач вместе с шестерней третьей передачи с передней части вторичного вала, используя, при необходимости, съемник. Отделить шестерню и синхронизатор, затем снять синхронизирующее кольцо третьей передачи.

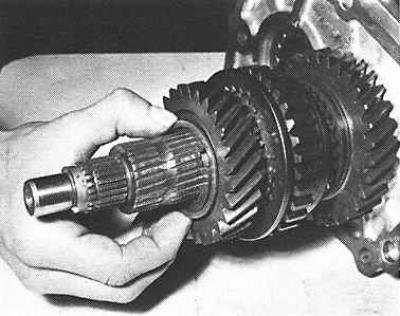

2. Снять внешнее кольцо с шестерни второй передачи, затем извлечь два установочных полукольца.
Источник статьи размещён на портале autoinstruction.ru
3. Сдвинуть шестерню второй передачи через переднюю часть первичного вала и снять синхронизирующее кольцо второй передачи.
4. Отметить взаимное положение ступицы синхронизатора первой и второй передач и втулки друг относительно друга и расположение канавки вилки, затем сдвинуть втулку со ступицы вперед и снять фиксаторы и пружины. Ступицу синхронизатора нельзя снимать с вторичного вала.

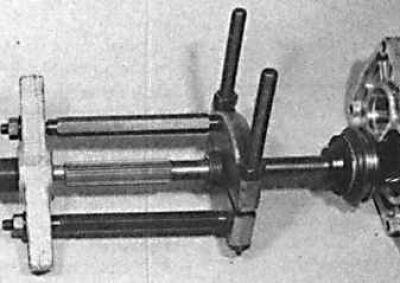

5. Снять шестерню привода спидометра с задней части вторичного вала.
6. Снять блок синхронизации пятой передачи и ведомую шестерню пятой передачи с первичного вала.
7. Извлечь стопорное кольцо, удерживающее подшипник вторичного вала, затем установить средний картер на деревянные бруски и извлечь через подшипник вторичный вал.

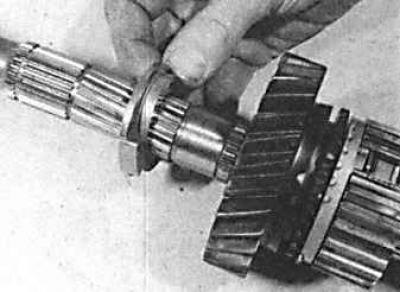

8. Снимите кольцо, шестерню первой передачи и кольцо синхронизации первой передачи.
9. При необходимости снять стопорное кольцо и извлечь подшипник из среднего картера, пользуясь металлической трубкой. Снять синхронизаторы, предварительно отметив относительное расположение ступицы и втулки. Сдвинуть втулку со ступицы и снять блокировочные стержни и пружины.
