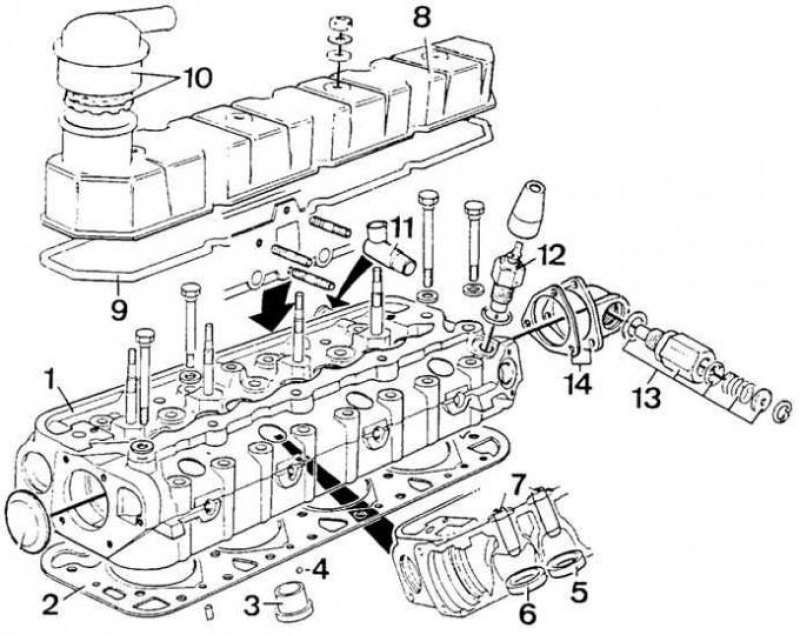

Узел головки блока цилиндров
1 – головка блока цилиндров, 2 – прокладка головки, 3 – вихревая камера сгорания, 4 – фиксирующий шарик, 5 – гнездо выпускного клапана, 6 – гнездо впускного клапана, 7 – направляющие клапанов, 8 – крышка головки блока цилиндров, 9 – прокладка крышки головки, 10 – пробка маслозаливной горловины, 11 – выходной трубопровод охлаждающей жидкости, 12 – датчик температуры охлаждающей жидкости, 13 – термостат автоматического устройства запуска холодного двигателя, 14 – корпус термостата
Внимание! При снятии головки блока цилиндров двигатель должен быть холодным (следует подождать 6 часов после выключения двигателя).
1. Отсоединить от аккумулятора провод массы и снять воздушный фильтр.
2. Снять листовой кожух снизу двигателя, слить охлаждающую жидкость (подставив соответствующую емкость). Отсоединить шланги системы охлаждения: нижний от радиатора и верхний от насоса.
3. Отсоединить трубопровода от расширительного бачка системы охлаждения, от головки блока цилиндров, от системы обогрева салона и вакуумный трубопровод от вакуумного насоса.
4. Отсоединить провод и токовую шину от свечей накаливания, а также остальные электрические провода.
5. Отсоединить троса регулировки холостого хода от головки блока цилиндров двигателя.
6. Отсоединить трубопровода впрыска топлива и обратные трубопроводы от форсунок, вывинтить форсунки и свечи накаливания из головки блока цилиндров.
7. Снять вакуумный насос вместе с приводным клиновым ремнем и снять генератор.
8. Отсоединить раму крепления генератора от впускного коллектора и снять клиновой ремень.
9. Отсоединить от головки блока цилиндров трубопровод подачи масла и переднюю выхлопную трубу от выпускного коллектора.
10. Снять крышку головки блока цилиндров и ось рычагов клапанов.
11. Извлечь стержни толкателей.
12. Отвинтить болты крепления головки блока цилиндров в последовательности, обратной последовательности их затягивания (см. рис. Последовательность затягивания болтов крепления головки блока цилиндров).
13. Снять головку блока цилиндров вместе с коллекторами: впускным и выпускным. Снять прокладку головки.
