Внимание! Для проверки числа оборотов дизельного двигателя требуется специальный тахометр.
Внимание! Число оборотов холостого хода с топливным насосом высокого давления: DPC – 775±50 об/мин.; DPRC – 875±25 об/мин.

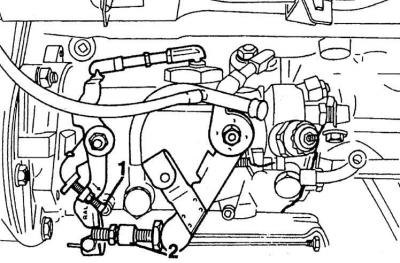

Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)

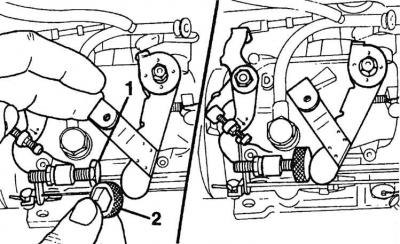

Установка регулировочного шаблона Ford 23-016 (2) на винт регулировки оборотов холостого хода (1)
1. Прогреть двигатель до включения вентилятора радиатора.
[Материал опубликован ранее на autoinstruction.ru]
2. Подождать (при двигателе, работающем на холостом ходу) пока вентилятор не выключится.
3. Выключить двигатель и подключить специальный тахометр в соответствии с прилагаемой инструкцией.
4. Запустить двигатель, при этом все электрические потребители должны быть выключены.
5. Отвинтить винт ограничителя рычага остановки двигателя до появления зазора между винтом и рычагом (см. рис. Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)).
6. Проверить число оборотов холостого хода. Для регулирования числа оборотов холостого хода следует ослабить контргайку и вращать регулировочный болт, расположенный около рычага топливного насоса, до получения необходимого числа оборотов (см. рис. Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)).
7. Довинтить винт упора рычага остановки двигателя до контакта с рычагом и началом увеличения оборотов холостого хода.
8. Вывести двигатель на максимальные обороты (не более чем на 5 секунд), отпустить педаль акселератора и измерить время уменьшения оборотов до оборотов холостого хода. Если время превышает 4 секунды необходимо отрегулировать время уменьшения оборотов.
9. Снять трос акселератора с рычага управления топливным насосом высокого давления.
10. Установить регулировочный шаблон Ford 23-016 (2) на головку винта регулировки холостого хода. При отсутствии шаблона установить пластину толщиной 3 мм вместо шаблона (см. рис. Установка регулировочного шаблона Ford 23-016 (2) на винт регулировки оборотов холостого хода (1)).
11. Запустить двигатель и измерить обороты двигателя, которые должны находиться в пределах 900±30 об/мин. При необходимости установить заданное значение оборотов винтом регулировки оборотов холостого хода двигателя.
12. Снять шаблон, подключить трос акселератора, проверить и при необходимости отрегулировать обороты холостого хода двигателя.
13. Если число оборотов уменьшается слишком резко, то двигатель имеет тенденцию к остановке. В таком случае следует отвинтить винт на 1/4 оборота. Если число оборотов уменьшается слишком медленно, то следует завинтить винт на 1/4 оборота. В каждом из этих случаев проверить и при необходимости отрегулировать обороты холостого хода двигателя.
