1. Снимите обивку передней двери (см. Снятие и установка обивки передней двери).
2. Снимите внутреннюю ручку привода замка с внутренней панели двери (см. Замена внутренней ручки привода замка передней двери).
3. Поддев держатель троса внутренней ручки…
4….извлеките его из внутренней панели двери.
Примечание: Снимать внутреннюю ручку необходимо потому, что отсоединить трос привода от замка, установленного на дверь, затруднительно. Удобнее снять замок вместе с тросом, а для отсоединения троса от ручки требуется ее снятие.
5. Снимите стеклоподъёмник передней двери (см. Замена стеклоподъёмника передней двери).
6. Снимите наружную ручку передней двери (см. Замена наружной ручки и выключателя замка передней двери).
7. Нажав на фиксатор, отсоедините колодку жгута проводов электропривода блокировки замка передней двери.
8. Выверните три винта крепления замка на заднем торце двери.

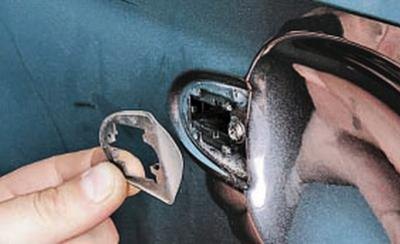

9. Снимите переднюю уплотнительную прокладку наружной ручки…
10….выверните винт крепления замка к наружной панели двери…
11….и снимите замок, выведя его через технологическое отверстие в панели двери.
Примечание: Так выглядит замок передний двери, снятый вместе с внутренней ручкой и основанием наружной ручки.
12. Для снятия основания наружной ручки отожмите отвёрткой фиксирующий буртик на соединителе замка…
13….и снимите основание ручки с соединителя.
14. Отсоедините тягу от рычага выключателя замка.
15. Разведите отвёрткой два фиксатора упора оболочки троса.
16. Снимите упор оболочки с держателя и, приподняв оболочку троса так, чтобы трос совместился с пазом на рычаге…
17….извлеките наконечник троса из отверстия в рычаге…
18….и снимите основание наружной ручки.
19. Для снятия троса разведите отвёрткой два фиксатора упора оболочки троса наружной ручки и снимите упор оболочки с держателя.
20. Поверните наконечник троса так, чтобы его прямоугольный выступ совпал с пазом рычага…
21….и снимите трос наружной ручки передней двери.
22. Для снятия соединителя отожмите отверткой фиксатор соединителя и, удерживая его в отжатом состоянии…
23….отожмите второй фиксатор…
24….и снимите соединитель с замка.
25. Установите замок передней двери и все снятые детали в порядке, обратном снятию.
