Демонтаж
1. Сначала убедитесь в том, что двигатель стеклоочистителя находится в положении покоя. Отожмите затем провод на массу и демонтируйте рычаг стеклоочистителя, как описано выше.
2. Демонтируйте решетку обтекателя (показано стрелками и...
3. ... вытащите листы обтекателя из крепежных пазов.
4. Двигатель стеклоочистителя демонтируется вместе с системой тяг и рычагов. Освободите три крепежных винта (указаны стрелками), снимите кабельный соединитель, отсоедините разъем от двигателя стеклоочистителя и вытащите затем стеклоочиститель вместе с системой тяг из вентиляционной шахты.
5. Теперь отметьте на монтажной пластине положение поворотного рычага, затем демонтируйте рычаг и отвинтите двигатель от монтажной пластины.

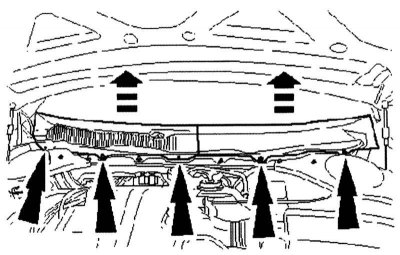

Демонтаж обтекателя

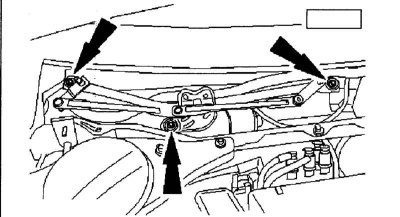

Демонтаж стеклоочистителя

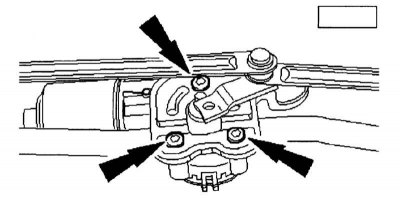

Демонтаж двигателя стеклоочистителя
Монтаж
1. Вначале привинтите двигатель стеклоочистителя с моментом затяжки 8 Н·м к монтажной пластине.
2. Проверьте, чтобы двигатель находился в состоянии парковки и...
3. ...установите поворотный рычаг согласно выполненной маркировки и прочно завинтите гайку моментом затяжки 26 Н·м.
4. Завершите монтаж в обратной последовательности действий.
5. Проверьте функционирование и центрируйте сопла стеклоочистителей по стеклу.
