Снятие левого поперечного рычага подвески проводите следующим образом:
- отсоедините аккумуляторную батарею;

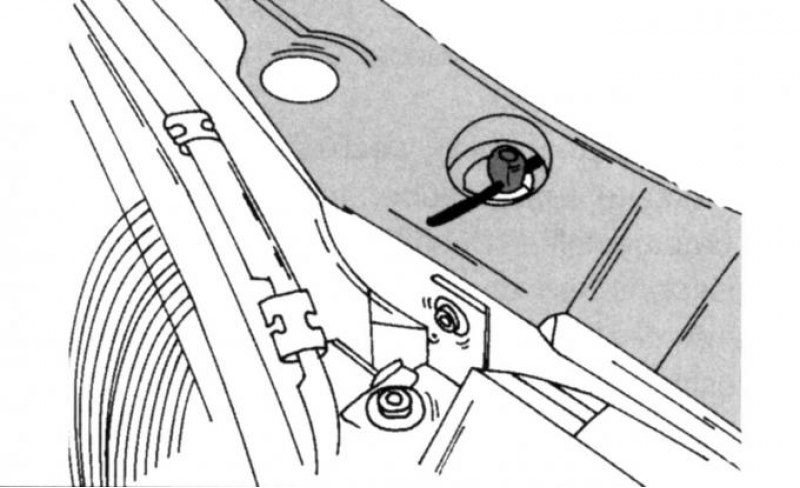

Рис. 161. Крепление радиатора
- вставьте с обеих сторон радиатора штифты (см. рис. 161), чтобы предотвратить его падение;
- ослабьте колесные гайки и поднимите домкратом переднюю часть автомобиля;
- снимите передние колеса, для того чтобы легче было подобраться к поперечному рычагу подвески;
- снимите отражатель под радиатором (закреплен болтами и зажимами);

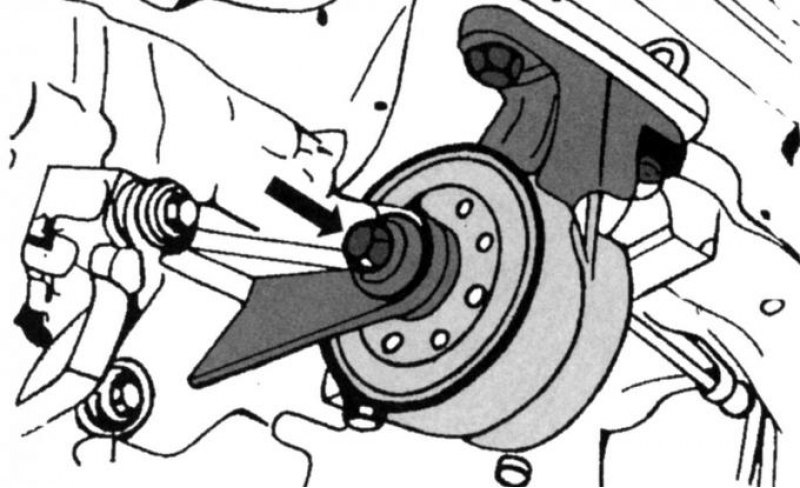

Рис. 194. Местонахождение заднего подшипника на автомобиле с механической КП
- на автомобилях с механической коробкой передач отверните средний болт заднего подшипника, местонахождение которого показано на рис. 194 , на автомобилях с автоматической коробкой передач отверните два расположенных снизу болта;

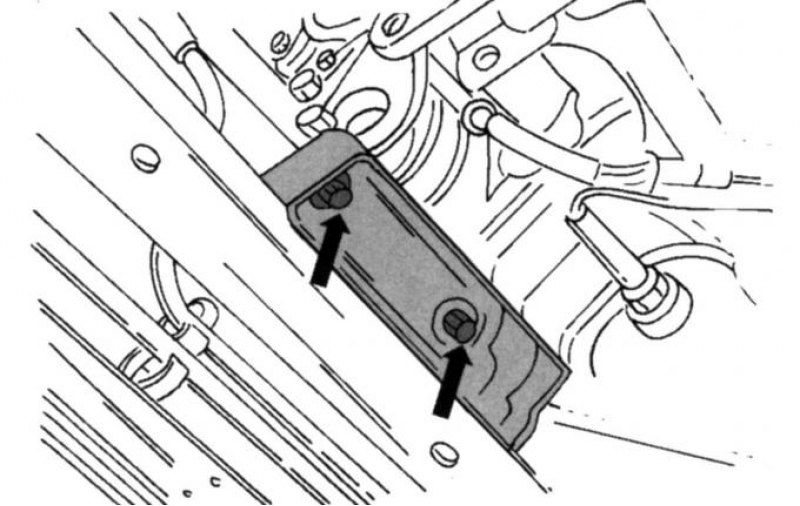

Рис. 195. Снятие опорного элемента передней подвески
- отверните все болты передней подвески (рис. 195);
- при наличии кондиционера снимите бачок для конденсата (два болта);

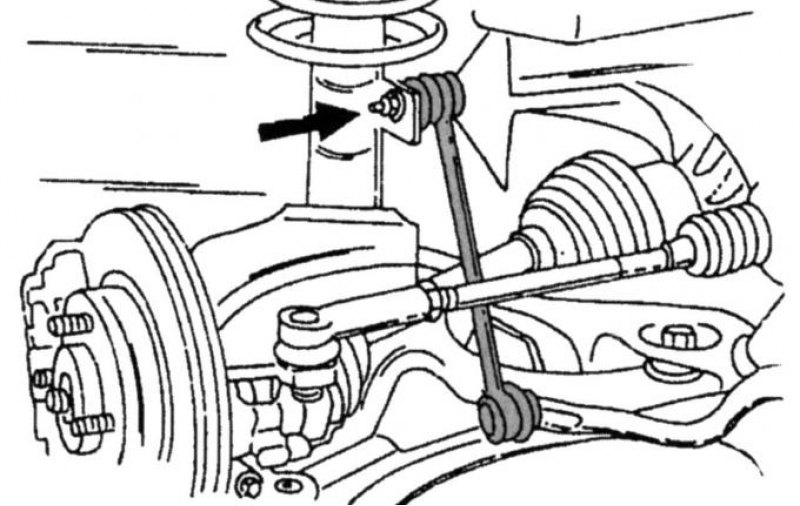

Рис. 196. Местонахождение соединения тяги стабилизатора поперечной устойчивости с амортизаторной стойкой
- отверните тягу стабилизатора в указанном на рис. 196 месте перед амортизаторной стойкой;
- удерживая зажимной болт шарового шарнира с задней стороны, отверните гайку и выбейте болт;
- вставьте отвертку в шлиц и нажмите вниз на поперечный рычаг, чтобы палец шарового шарнира вышел из зацепления с поворотным кулаком, при этом постарайтесь не повредить резиновую манжету шарового шарнира;
- аналогично отсоедините стабилизатор и поперечный рычаг на другой стороне;
- отверните защитный щит под коленчатым валом;
- пометьте точное положение подрамника и отверните четыре болта (по два сверху и снизу) на внешних сторонах, при этом рама должна опираться на домкрат, так как после отворачивания болтов она может упасть;
- опустите раму, чтобы иметь получить доступ к болтам крепления поперечного рычага;

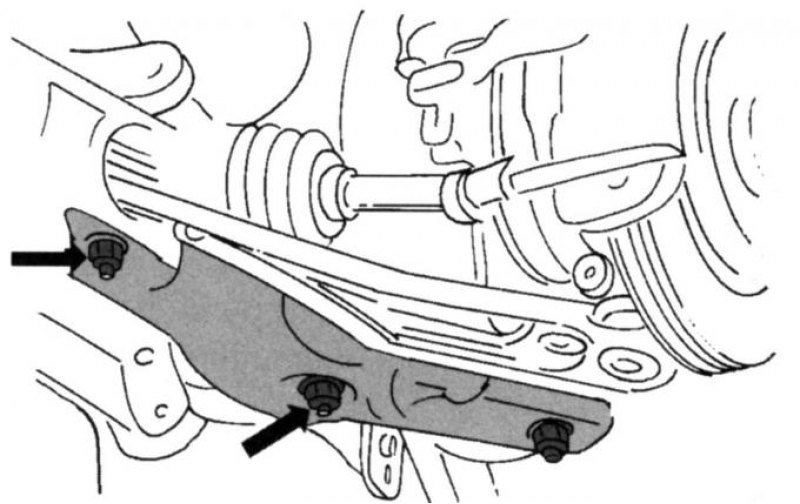

Рис. 197. Местонахождение болтов крепления левого поперечного рычага подвески (кроме 200-сильной модели)
- на всех автомобилях, за исключением автомобилей с двигателем мощностью 200 л.с., теперь можно отвернуть болты крепления левого и при необходимости правого поперечного рычага (оба болта с гайками находятся в местах, показанных на рис. 197; на автомобилях с двигателем мощностью 200 л.с. поперечный рычаг крепится четырьмя болтами и гайками, которые также можно отвернуть снизу);
- снимите поперечный рычаг.
Резиновые втулки поперечного рычага замените, если они были выбиты. Поскольку установить втулки в правильное положение можно лишь при наличии специального инструмента, доставьте поперечный рычаг на специализированную СТОА.
[Источник доступен на веб-сайте: Autoinstruction.ru]
Установку снятых деталей проводите в обратной последовательности. Подрамник выровняйте в свободном состоянии.
Установку левого поперечного рычага подвески проводите следующим образом:
- установите оба поперечных рычага на подрамник и вставьте сверху болты; удерживая головки болтов, затяните обе гайки моментом 50 Н·м, затем пометьте положение гаек и доверните еще на четверть оборота (согласно предписаниям втулки должны быть предварительно натянуты);
- на автомобиле с двигателем мощностью 200 л.с. затяжка гаек выполняется в следующем порядке: обе большие гайки затягиваются моментом 115 Н·м, обе малые гайки — 70 Н·м (угловой затяжки не требуется);
- установите с помощью домкрата подрамник в правильное положение, выровняйте согласно меткам и затяните четыре болта моментом 135 Н·м;
- установите шаровой шарнир заднего поперечного рычага в поворотный кулак (при необходимости слегка приоткройте зажимной шлиц), вставьте болты и затяните соединение моментом 85 Н·м;
- установите задний упор от проворачивания (упор силового агрегата), при этом длинный и средний болты затяните моментом 120 Н·м (автомобили с механической коробкой передач), вставленные снизу болты — моментом 48 Н·м;
- поставьте автомобиль на колеса и затяните колесные гайки.
Дальнейшую сборку проводите в последовательности, обратной снятию.
