1. Снимите кулису рычага управления коробкой (см. «Снятие и установка кулисы рычага управления коробкой передач»).

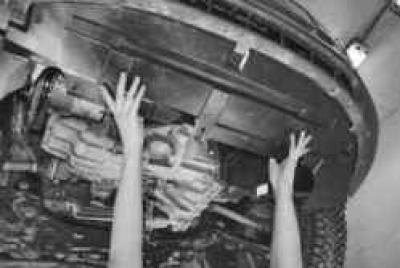

2. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).

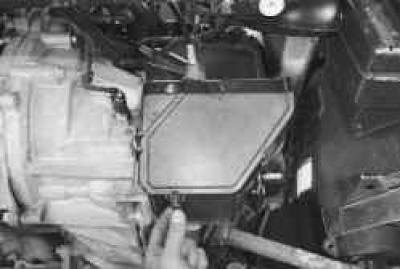

3. Отстегните семь фиксаторов крышки кожуха механизма переключения передач…

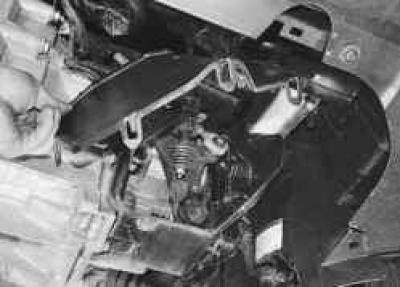

4. …и снимите крышку.
5. Нажмите на кнопку фиксатора наконечника троса выбора передач…

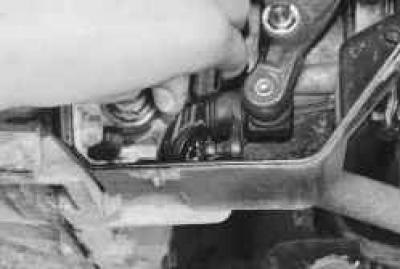

6. …и отсоедините трос от рычага выбора передач.
7. Подденьте отверткой наконечник троса переключения передач…
8. …и отсоедините трос от рычага переключения передач.
9. Поверните против часовой стрелки фиксатор упора оболочки троса переключения передач…
10. …и извлеките упор оболочки из кронштейна на коробке передач.
11. Аналогично отсоедините от кронштейна на коробке передач трос выбора передач.

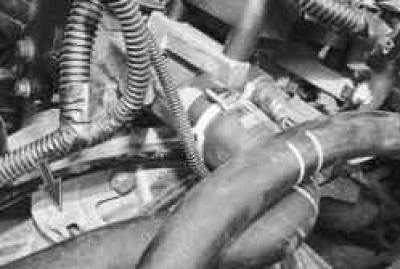

12. Отсоедините тросы от переднего…
13. …и заднего кронштейнов на картере сцепления.

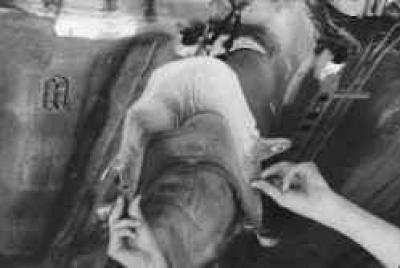

14. Снимите передний термоэкран (см. «Снятие и установка термоэкранов»).
15. Отсоедините тросы от кронштейна на основании кузова.
Примечание: После снятия переднего термоэкрана открывается доступ к закрытому резиновым уплотнителем отверстию в тоннеле пола, через которое тросы пропущены в салон.

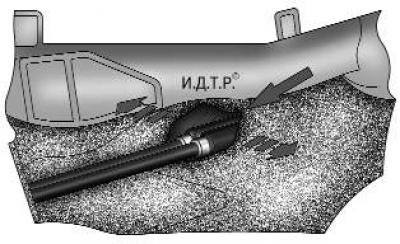

Рис. 6.6. Разрезание шумоизоляционной обивки тоннеля пола для получения доступа к креплению уплотнителя тросов управления коробкой передач
16. Для получения доступа к креплению уплотнителя тросов (он прикреплен к основанию кузова изнутри салона) надрежьте шумоизоляционную обивку тоннеля пола (рис. 6.6) и разведите ее края в стороны.

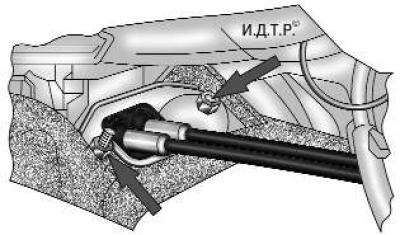

Рис. 6.7. Крепление уплотнителя тросов управления коробкой передач
17. Отверните две гайки (показаны стрелками на рис. 6.7) крепления уплотнителя тросов и извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в тоннеле пола.
18. Установите тросы управления коробкой передач и все снятые детали в порядке, обратном снятию.
19. Отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).
