Специальный инструмент
 | Молоток с подвижным ударником 205-047 (15-011) |
 | Универсальный ключ для удерживания фланцев 205-072 (15-030А) |
 | Инструмент для блокировки маховика 303-393 (21-168) |
 | Приспособление для снятия/ установки хомутов 303-397 (24-003) |
 | Стенд 303-435 (21-187) |
 | Опорный кронштейн для 303-435 (21-187) 303-435-06 (21-031В) |
 | Переходник для 205-047 303-633 (21-227) |
 | Съемник звездочки распределительного вала 303-651 (21-229) |
 | Съемник шкива топливного насоса высокого давления 310-095 (23-067) |
Общее оборудование: Скребок.
Внимание: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому при работе с этими элементами особенно важно соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.
Все автомобили
1. Используя специальный инструмент, закрепите двигатель на стенде.
- Подсоедините опорный кронштейн.

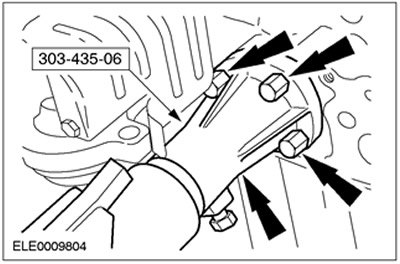

- Установите двигатель на стенд.
2. Слейте масло из двигателя. Дайте маслу стечь в подходящую емкость.

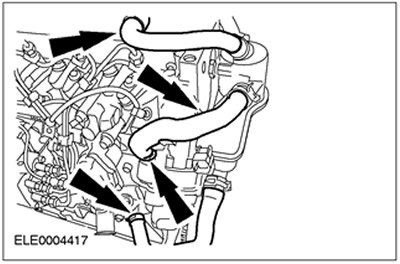

3. Отсоедините корпус системы принудительной вентиляции картера (PCV). Отсоедините вентиляционные шланги.

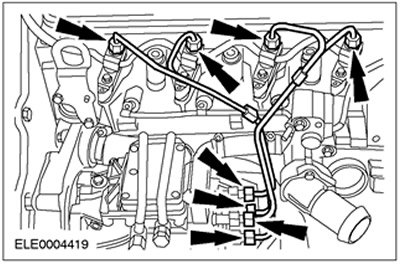

4. Снимите питающие топливопроводы высокого давления. Отбракуйте питающие топливопроводы высокого давления за их дальнейшей ненадобностью.

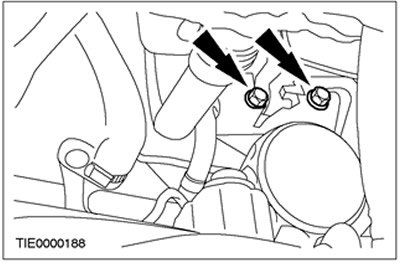

5. Выверните нижние болты крепления насоса усилителя рулевого управления.

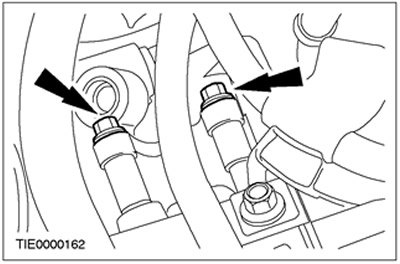

6. Снимите насос усилителя рулевого управления.

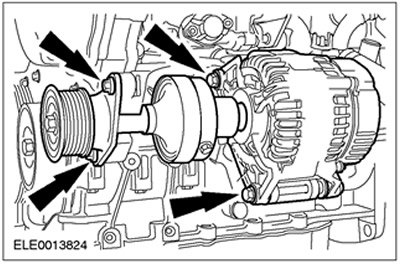

7. Снимите генератор с приводным валом.

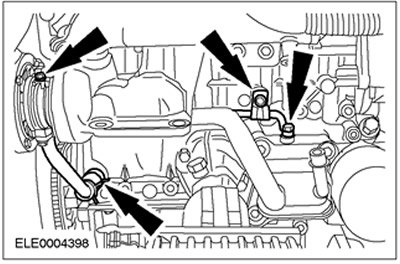

8. Отсоедините питающий и возвратный маслопроводы турбокомпрессора. Отбракуйте уплотнительные шайбы за их дальнейшей ненадобностью.

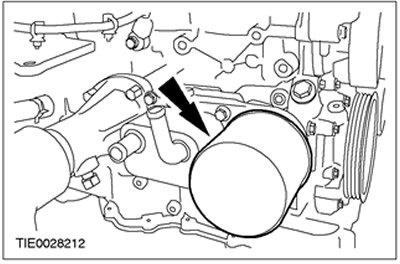

9. Снимите масляный фильтр. Отбракуйте фильтр за его дальнейшей ненадобностью.

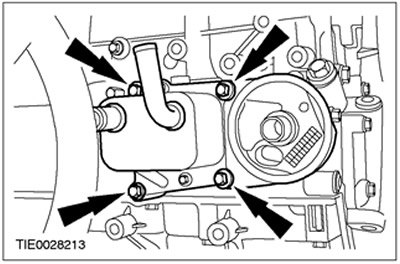

10. Снимите маслоохладитель. Отбракуйте прокладку за ее дальнейшей ненадобностью.

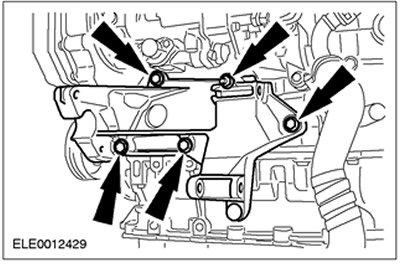

11. Снимите кронштейн генератора.

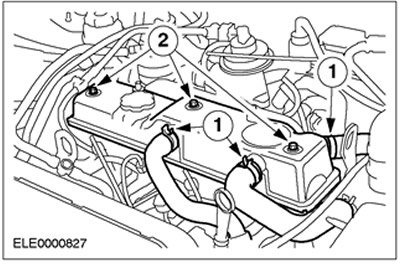

12. Снимите крышку головки цилиндров.
- 1.Снимите шланги PCV.
- 2.Выверните болты крышки головки цилиндров.
Автомобили без охладителя наддувочного воздуха

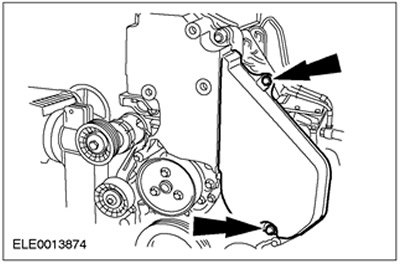

13. Снимите нижнюю крышку ремня газораспределительного механизма.

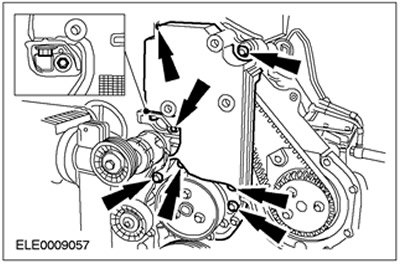

14. Снимите кронштейн передней опоры двигателя.
Автомобили с охладителем наддувочного воздуха.

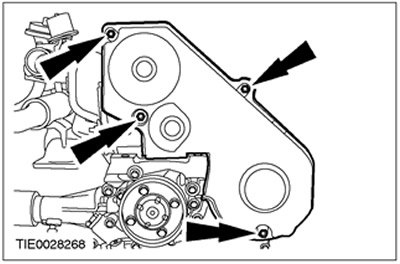

15. Снимите крышку ремня газораспределительного механизма.

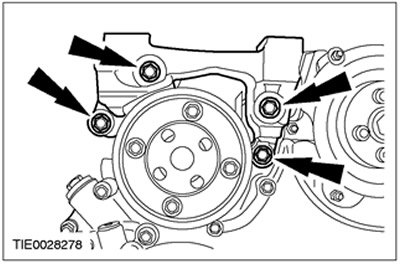

16. Снимите кронштейн передней опоры двигателя.
Все автомобили

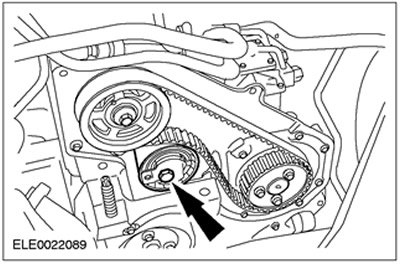

17. Ослабьте натяжение ремня газораспределительного механизма. Отпустите болт натяжителя ремня газораспределительного механизма.
18. Снимите ремень газораспределительного механизма. Отбракуйте ремень газораспределительного механизма за его дальнейшей ненадобностью.

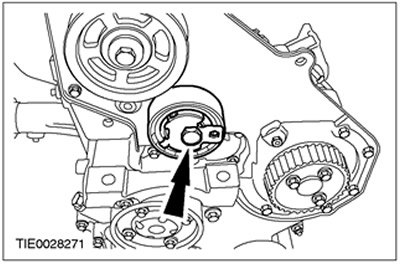

19. Снимите натяжитель ремня газораспределительного механизма.
Двигатели с механическим натяжителем ремня газораспределительного механизма
20. Отбракуйте натяжитель ремня газораспределительного механизма за его дальнейшей ненадобностью.
Все автомобили

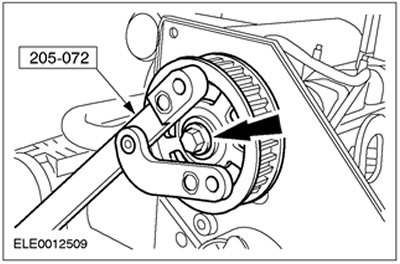

21. Используя специальный инструмент, выверните болт крепления шкива распределительного вала.

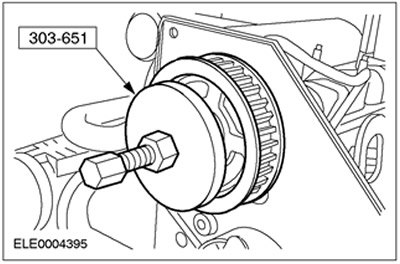

22. Используя специальный инструмент, снимите шкив с распределительного вала.

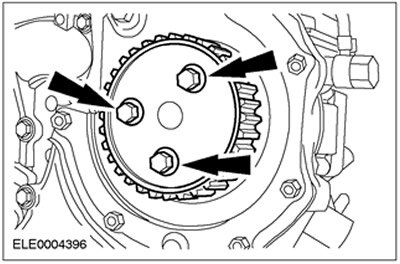

23. Выверните болты шкива топливного насоса высокого давления.

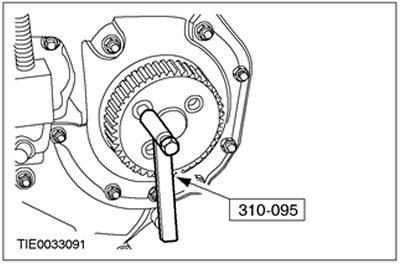

24. Используя специальный инструмент, снимите шкив топливного насоса высокого давления.

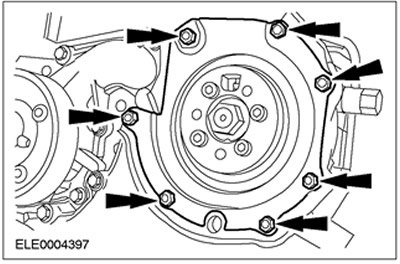

25. Снимите держатель масляного уплотнения топливного насоса высокого давления. Отбракуйте уплотнение за его дальнейшей ненадобностью.

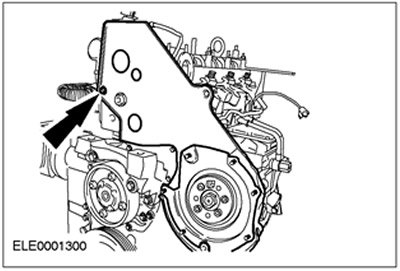

26. Снимите заднюю крышку ремня газораспределительного механизма.
27. Снимите маслоуловитель.
28.

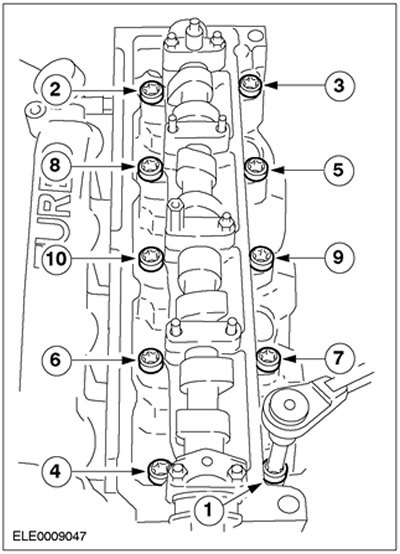

Внимание: Выверните болты крепления головки цилиндров, работая в указанной последовательности.
Снимите головку цилиндров. Отбракуйте прокладку за ее дальнейшей ненадобностью.

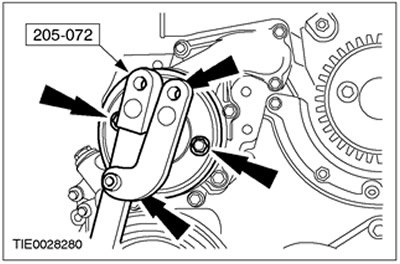

29. Используя специальный инструмент, снимите шкив водяного насоса.

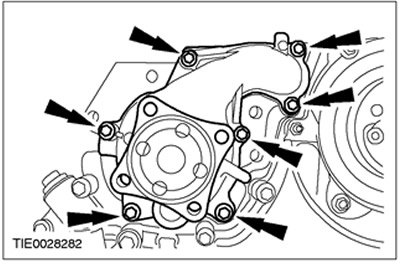

30. Снимите водяной насос. Отбракуйте прокладку за ее дальнейшей ненадобностью.

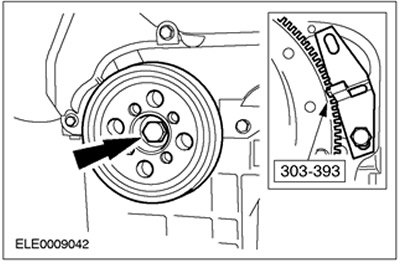

31. Используя специальный инструмент, снимите шкив коленчатого вала. Отбракуйте болт за его дальнейшей ненадобностью.

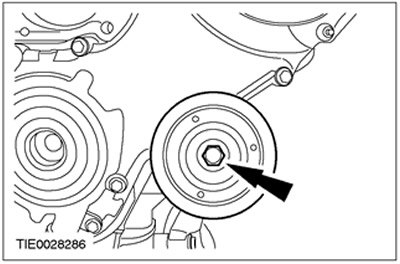

32. Снимите шкив ремня привода аксессуаров.

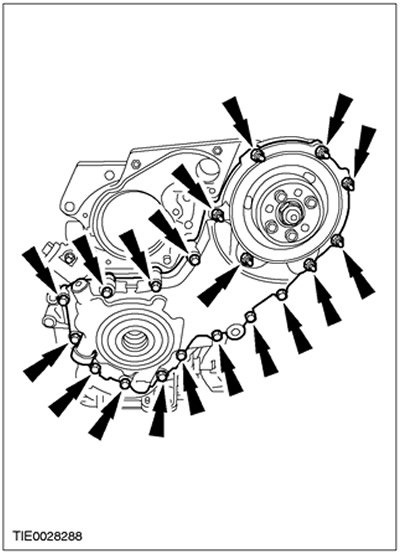

33. Снимите крышку корпуса цепи газораспределительного механизма. Отбракуйте прокладку за ее дальнейшей ненадобностью.

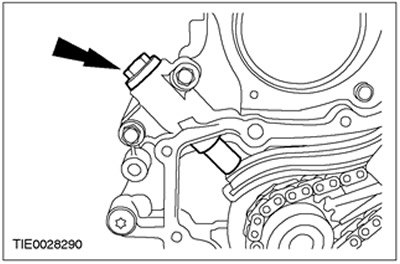

34. Снимите натяжитель цепи газораспределительного механизма.

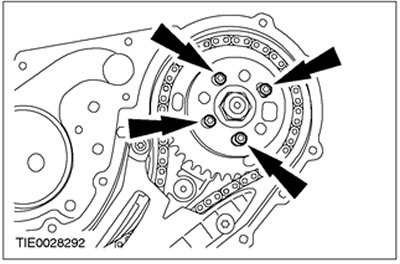

35. Отсоедините звездочку топливного насоса высокого давления

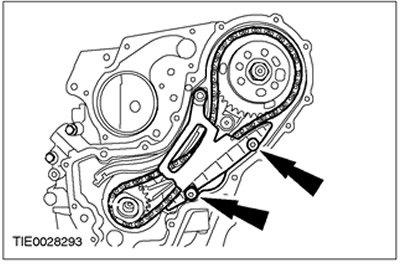

36. Снимите цепь, звездочки и направляющие газораспределительного механизма.

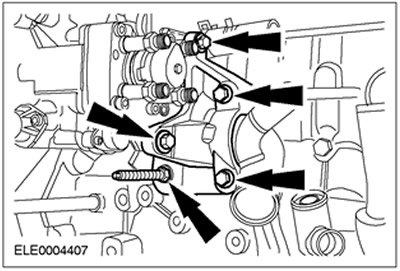

37. Снимите кронштейн топливного насоса высокого давления.

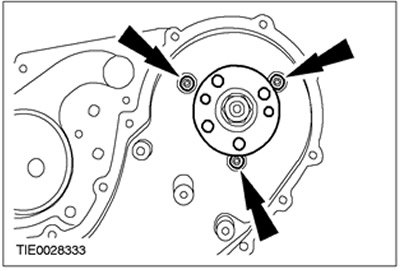

38. Снимите топливный насос высокого давления. Отбракуйте прокладку за ее дальнейшей ненадобностью.

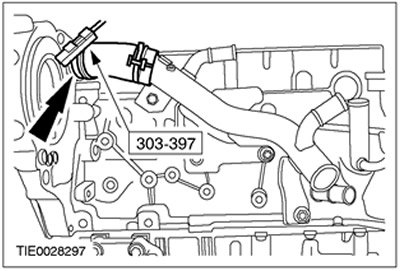

39. Используя специальный инструмент, отсоедините верхний шланг охлаждающей жидкости от распределительного трубопровода охлаждающей жидкости.

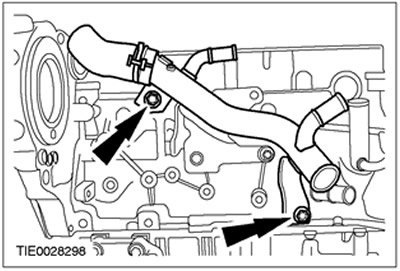

40. Снимите распределительный трубопровод охлаждающей жидкости.
41.

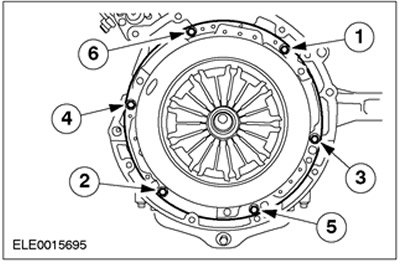

Внимание: Болты крепления нажимного диска сцепления следует отпускать по два оборота за раз и в указанной последовательности.
Снимите ведомый и нажимной диски сцепления.

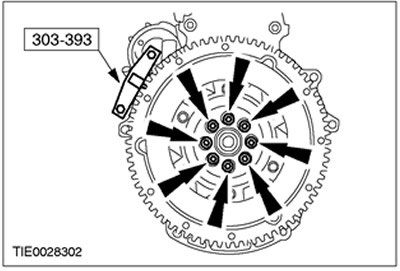

42. Используя специальный инструмент, снимите маховик. Отбракуйте болты за их дальнейшей ненадобностью.

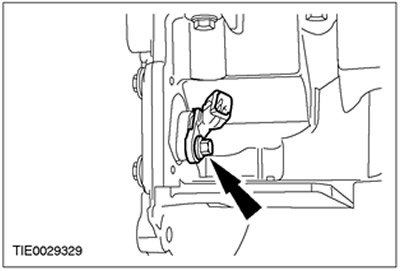

43. Снимите датчик положения коленчатого вала (СКР).

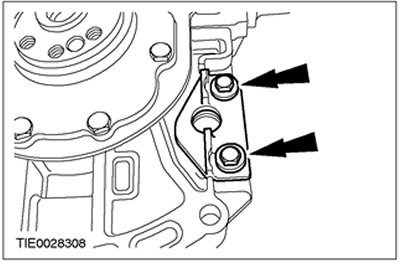

44. Снимите опорный кронштейн датчика CKP.

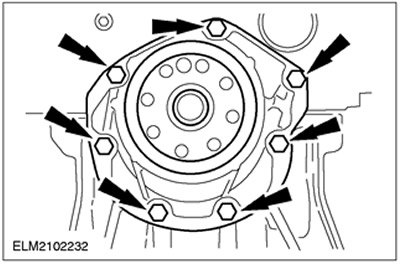

45. Снимите держатель заднего масляного уплотнения коленчатого вала. Отбракуйте держатель за его дальнейшей ненадобностью.

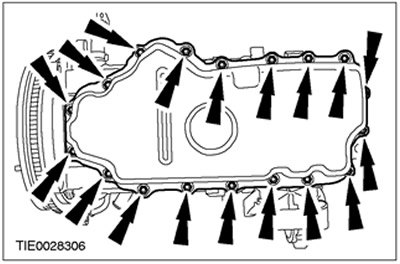

46. Снимите гайки и болты крепления масляного картера (шестнадцать болтов, две гайки).

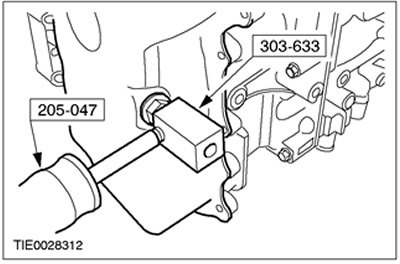

47. Используя специальные инструменты, снимите масляный картер.

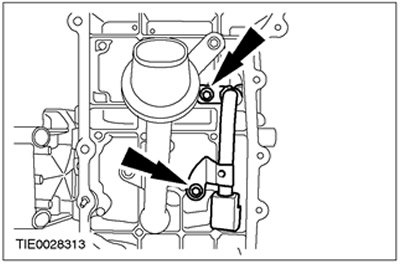

48. Снимите соединительный трубопровод масляного насоса. Отбракуйте уплотнительные кольца круглого сечения за их дальнейшей ненадобностью.

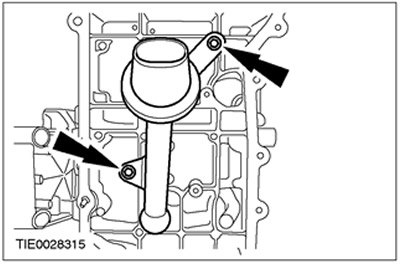

49. Снимите заборную трубку масляного насоса. Отбракуйте уплотнительное кольцо круглого сечения за его дальнейшей ненадобностью.
Автомобили с системой воздушного кондиционирования

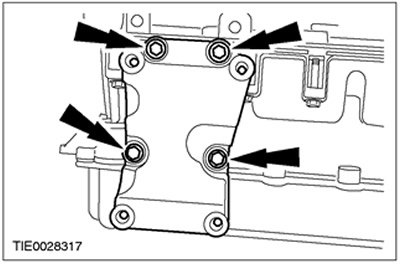

50. Снимите опорный кронштейн компрессора системы воздушного кондиционирования (A/C).
Все автомобили

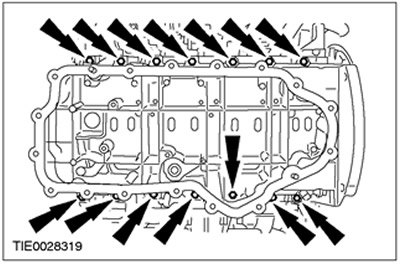

51. Снимите раму лестничного типа (14 болтов). Отбракуйте прокладку за ее дальнейшей ненадобностью.

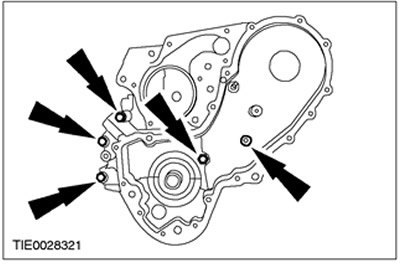

52. Снимите задний корпус цепи газораспределительного механизма. Отбракуйте прокладку за ее дальнейшей ненадобностью.
53.
Внимание: Сохраните крышки подшипников шатунов в порядке для последующей установки.
Внимание: Сохраните вкладыши подшипников шатунов и вкладыши крышек подшипников шатунов в порядке для последующей установки.

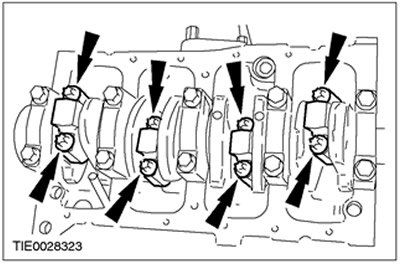

Снимите поршни.
54.
Внимание: Сохраните нижние и верхние вкладыши коренных подшипников в порядке для последующей установки.

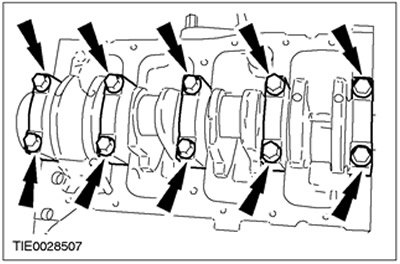

Снимите коленчатый вал.
