Принцип действия
Примечание: После установки нового общего электронного модуля (GEM) следует настроить его конфигурацию. За дополнительной информацией обратитесь к Разделу 418-01.
GEM постоянно контролирует все подсистемы на наличие проблем. Если в одной из подсистем обнаружена проблема, GEM запишет информацию о проблеме в форме диагностического кода неисправности (DTC). Положение переключателя зажигания очень важна для функции GEM. Часто хаотичное или неожиданное функционирование GEM можно проследить по проблемам, связанных с входными сигналами переключателя зажигания.
Осмотр и проверка
1. Проверьте жалобу клиента.
2. Визуально осмотрите на наличие очевидных признаков электрических повреждений.
Таблица визуального осмотра
Электрические факторы:
- Плавкий предохранитель(и) центральной электрораспределительной коробки (CJB)
- Жгут электропроводки
- Штекерный разъем(ы).
- Электрическая цепь(и)
3. Если проблема остается после осмотра, подсоедините диагностический разъем к штекерному разъему канала передачи данных (DLC), расположенному под панелью приборов, и выберите из меню диагностического прибора проверяемый автомобиль. Если диагностический прибор не связывается с автомобилем:
Данные скопированы с ресурса: AutoInstruction
- проверьте, правильно ли установлена программная карта.
- проверьте соединения, идущие к автомобилю.
- проверьте положение переключателя зажигания.
4. Если диагностический прибор все еще не связывается с автомобилем, обратитесь к руководству по обслуживанию диагностического прибора.
5. Выполните диагностическую проверку КАНАЛА ПЕРЕДАЧИ ДАННЫХ. Если диагностический прибор реагирует:
- CKT914, CKT915 or CKT70 = ALL ECUS NO RESP/NOT EQUIP, За дополнительной информацией обратитесь к Разделу 418-00.
- NO RESPONSE/NOT EQUIP for GEM, Перейдите к PINPOINT-ТЕСТУ E.
- SYSTEM PASSED, извлеките и запишите постоянные диагностические коды неисправности (DTC), сотрите постоянные DTC и выполните диагностику с самопроверкой для GEM.
6. Если извлеченные DTC относятся к проблеме, перейдите к Указателю диагностических кодов неисправности (DTC).
7. Если не извлечены никакие DTC, связанные с проблемой, обратитесь к соответствующему разделу Руководства для станций технического обслуживания, чтобы продолжить диагностику.
Таблица диагностических кодов неисправности (DTC)
| DTC | Наименование | Причина | Действия |
| B1202 | Разрыв электрической цепи топливного датчика | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| B1204 | Короткое замыкание электрической цепи топливного датчика на «массу» | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| B1231 | Превышение порога продольного ускорения | Модуль управления вспомогательной удерживающей системой (RCM) | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1244 | Неисправность электрической цепи реле работы электродвигателя стеклоочистителя заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1245 | Короткое замыкание на + аккумулятора электрической цепи реле работы электродвигателя стеклоочистителя заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1300 | Неисправность электрической цепи замка двери с электроприводом | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1309 | Короткое замыкание электрической цепи замка двери с электроприводом на «массу» | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1310 | Неисправность электрической цепи отпирания двери с электроприводом | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1315 | Короткое замыкание на «массу» электрической цепи катушки реле энергосберегающего устройства аккумулятора | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1316 | Короткое замыкание на «массу» электрической цепи катушки реле энергосберегающего устройства аккумулятора | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1317 | Высокое напряжение аккумулятора | Щиток приборов | За дополнительной информацией обратитесь к Разделу 414-01. |
| B1317 | Высокое напряжение аккумулятора | Модуль антиблокировочной системы тормозов (ABS) | За дополнительной информацией обратитесь к Разделу 414-01. |
| B1318 | Низкое напряжение аккумулятора | Щиток приборов | За дополнительной информацией обратитесь к Разделу 414-01. |
| B1318 | Низкое напряжение аккумулятора | RCM | За дополнительной информацией обратитесь к Разделу 414-01. |
| B1318 | Низкое напряжение аккумулятора | Модуль ABS | За дополнительной информацией обратитесь к Разделу 414-01. |
| B1319 | Неисправность электрической цепи неплотного закрытия двери | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1325 | Короткое замыкание на «массу» электрической цепи лампы неплотного закрытия двери | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1326 | Короткое замыкание на «массу» электрической цепи лампы неплотного закрытия двери | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1327 | Неисправность электрической цепи неплотного закрытия двери пассажира | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1331 | Неисправность электрической цепи неплотного закрытия крышки багажного отделения | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1335 | Неисправность электрической цепи неплотного закрытия правой задней двери | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1341 | Короткое замыкание на «массу» электрической цепи отпирания двери с электроприводом | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1342 | Щиток приборов неисправен | Щиток приборов | СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. Если извлечен DTC B1342, УСТАНОВИТЕ новый щиток приборов. За дополнительной информацией обратитесь к Разделу 413-01. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. |
| B1342 | RCM неисправен | RCM | СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. Если извлечен DTC B1342, УСТАНОВИТЕ новый RCM. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. |
| B1342 | Модуль ABS неисправен | Модуль ABS. | СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. Если извлечен DTC B1342, УСТАНОВИТЕ новый модуль ABS. За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. |
| B1342 | GEM неисправен | GEM | СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. Если извлечен DTC B1342, УСТАНОВИТЕ новый GEM. ОБРАТИТЕСЬ к гл. «Общий электронный модуль», представленной в этом разделе. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. |
| B1343 | Неисправность электрической цепи входного сигнала обогрева стекла заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B1349 | Короткое замыкание на + аккумулятора электрической цепи реле обогрева стекла заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B1350 | Короткое замыкание на «массу» электрической цепи реле обогрева стекла заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B1352 | Неисправность электрической цепи наличия ключа в замке зажигания | GEM | За дополнительной информацией обратитесь к Разделу 413-09. |
| B1359 | Неисправность электрической цепи Run/Acc (Работа/ аксессуары) зажигания | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| B1426 | Короткое замыкание на + аккумулятора электрической цепи контрольной лампы ремней безопасности | GEM | За дополнительной информацией обратитесь к Разделу 413-00. |
| B1428 | Неисправность электрической цепи контрольной лампы ремней безопасности | GEM | За дополнительной информацией обратитесь к Разделу 413-00. |
| B1438 | Неисправность электрической цепи переключателя выбора режимов стеклоочистителей | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1446 | Неисправность электрической цепи восприятия парковочного положения стеклоочистителей | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1451 | Неисправность электрической цепи переключателя задержки очистителей/ омывателей | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1462 | Неисправность переключателя ремней безопасности | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1470 | Неисправность электрической цепи входного сигнала контрольной лампы фар | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B1499 | Неисправность электрической цепи контрольной лампы левого указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B1503 | Неисправность электрической цепи контрольной лампы правого указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B1519 | Неисправность электрической цепи переключателя капота | GEM | За дополнительной информацией обратитесь к Разделу 419-01A / 419-01B. |
| B1549 | Короткое замыкание на + аккумулятора главного переключателя электропривода подъемников | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B1550 | Короткое замыкание на «массу» главного переключателя электропривода подъемников | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B1551 | Неисправность электрической цепи отпирания крышки багажника | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1553 | Короткое замыкание на + аккумулятора электрической цепи отпирания крышки багажника | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1554 | Короткое замыкание на «массу» электрической цепи отпирания крышки багажника | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B1571 | Неисправность электрической цепи неплотного закрытия левой задней двери | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B1611 | Неисправность переключателя выбора режимов стеклоочистителя заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B1810 | Неисправность электрической цепи входного сигнала переключатель фонарей заднего хода | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B1869 | Разрыв электрической цепи контрольной лампы подушек безопасности | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1870 | Короткое замыкание на + аккумулятора электрической цепи контрольной лампы подушек безопасности | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1871 | Неисправность модуля отключения подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1875 | Неисправность электрической цепи сигнала указателей поворота/ переключателя аварийной световой сигнализации | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B1876 | Неисправность электрической цепи натяжителя ремня безопасности водителя | GEM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1876 | Неисправность электрической цепи натяжителя ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1877 | Разрыв электрической цепи натяжителя ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1878 | Короткое замыкание на + аккумулятора электрической цепи натяжителя ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1880 | Неисправность электрической цепи натяжителя ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1881 | Разрыв электрической цепи натяжителя ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1882 | Короткое замыкание на + аккумулятора электрической цепи натяжителя ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1885 | Низкое сопротивление электрической цепи воспламенителя натяжителя ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1886 | Низкое сопротивление электрической цепи воспламенителя натяжителя ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1915 | Неисправность электрической цепи подушки безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1916 | Короткое замыкание на + аккумулятора электрической цепи подушки безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1920 | Неисправность электрической цепи подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1925 | Короткое замыкание на + аккумулятора электрической цепи подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1932 | Разрыв электрической цепи подушки безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1933 | Разрыв электрической цепи подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1934 | Низкое сопротивление электрической цепи воспламенителя газогенератора подушки безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1935 | Низкое сопротивление электрической цепи воспламенителя газогенератора подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1936 | Короткое замыкание на «массу» электрической цепи подушки безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1938 | Короткое замыкание на «массу» электрической цепи подушки безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1992 | Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1993 | Короткое замыкание на «массу» электрической цепи боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1994 | Разрыв электрической цепи боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1995 | Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1996 | Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности со стороны пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1997 | Короткое замыкание на «массу» электрической цепи боковой подушки безопасности со стороны пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1998 | Разрыв электрической цепи боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B1999 | Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2107 | Короткое замыкание на + аккумулятора электрической цепи реле электродвигателя очистителей лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B2108 | Неисправность переключателя цилиндра замка багажника | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B2110 | Разрыв электрической цепи реле электродвигателя очистителей лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B2112 | Неисправность, заключающаяся в заедании переключателя установки двери водителя | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B2113 | Короткое замыкание на «массу» электрической цепи входного сигнала обогрева лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B2114 | Короткое замыкание на «массу» электрической цепи входного сигнала омывателей лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B2115 | Короткое замыкание на «массу» входного сигнала омывателя стекла заднего окна | GEM | За дополнительной информацией обратитесь к Разделу 501-16. |
| B2116 | Неисправность, заключающаяся в заедании переключателя переустановки двери водителя | GEM | За дополнительной информацией обратитесь к Разделу 501-14. |
| B2117 | Низкая емкость воспламенителя боковой подушки безопасности со стороны водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2118 | Низкая емкость воспламенителя боковой подушки безопасности со стороны пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2141 | Ошибка памяти NVM | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2143 | Ошибка памяти NVM | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| B2226 | Внутренняя неисправность переднего датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2227 | Неисправность в передаче данных водителю от переднего датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2228 | Короткое замыкание на «массу» электрической цепи подушки безопасности водителя - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2229 | Короткое замыкание на «массу» электрической цепи подушки безопасности пассажира - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2230 | Короткое замыкание на + аккумулятора электрической цепи подушки безопасности водителя - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2231 | Короткое замыкание на «массу» электрической цепи подушки безопасности пассажира - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2232 | Разрыв электрической цепи подушки безопасности водителя - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2233 | Разрыв электрической цепи подушки безопасности пассажира - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2234 | Низкое сопротивление электрической цепи воспламенителя газогенератора подушки безопасности водителя - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2235 | Низкое сопротивление электрической цепи воспламенителя газогенератора подушки безопасности пассажира - Контур №2 | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2248 | Неисправность электрической цепи катушки реле обогрева лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B2256 | Короткое замыкание на «массу» электрической цепи реле обогрева лобового стекла | GEM | За дополнительной информацией обратитесь к Разделу 501-11. |
| B2279 | Короткое замыкание на + аккумулятора электрической цепи сигнала работы двигателя | GEM | Смотрите Руководство по диагностике силового агрегата (PC/ED). |
| B2281 | Короткое замыкание на «массу» переключателя правого указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B2282 | Короткое замыкание на «массу» переключателя левого указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B2283 | Короткое замыкание на + аккумулятора звукового сигнала указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B2284 | Короткое замыкание на «массу» звукового сигнала указателя поворота | GEM | За дополнительной информацией обратитесь к Разделу 417-01. |
| B2369 | Короткое замыкание на «массу» запроса звукового сигнала | GEM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2433 | Короткое замыкание на + аккумулятора электрической цепи переключателя замка ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2434 | Короткое замыкание на «массу» электрической цепи переключателя замка ремня безопасности водителя | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2435 | Сопротивление электрической цепи переключателя замка ремня безопасности водителя вне рабочего диапазона | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2437 | Короткое замыкание на + аккумулятора электрической цепи переключателя замка ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2438 | Короткое замыкание на «массу» электрической цепи переключателя замка ремня безопасности пассажира | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2439 | Сопротивление электрической цепи переключателя замка ремня безопасности пассажира вне рабочего диапазона | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2477 | Ошибка конфигурации модуля | Щиток приборов | За дополнительной информацией обратитесь к Разделу 418-01. |
| B2477 | Ошибка конфигурации модуля | RCM | За дополнительной информацией обратитесь к Разделу 418-01. |
| B2494 | Короткое замыкание на + аккумулятора электрической цепи выходного сигнала звукового сигнала противоугонной сигнализации | GEM | За дополнительной информацией обратитесь к Разделу 419-01A / 419-01B. |
| B2496 | Короткое замыкание «массу» электрической цепи выходного сигнала звукового сигнала противоугонной сигнализации | GEM | За дополнительной информацией обратитесь к Разделу 419-01A / 419-01B. |
| B2555 | Короткое замыкание на + аккумулятора электрической цепи выходного сигнала потолочной лампы | GEM | За дополнительной информацией обратитесь к Разделу 417-02. |
| B2852 | Короткое замыкание на «массу»/ + аккумулятора электрической цепи правого дополнительного датчика | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2853 | Короткое замыкание на «массу»/ + аккумулятора электрической цепи левого дополнительного датчика | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2854 | Неисправность идентификации левого датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2855 | Короткое замыкание на «массу»/ + аккумулятора электрической цепи переднего датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2856 | Неисправность идентификации переднего датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2873 | Внутренняя неисправность левого датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2874 | Внутренняя неисправность правого датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| B2875 | Неисправность идентификации правого датчика удара | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| C1095 | Неисправность электрической цепи электродвигателя гидравлического насоса ABS | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1141 | Неисправность, заключающаяся в отсутствии зубьев на импульсном колесе датчика скорости левого переднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1142 | Неисправность, заключающаяся в отсутствии зубьев на импульсном колесе датчика скорости правого переднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1143 | Неисправность, заключающаяся в отсутствии зубьев на импульсном колесе датчика скорости левого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1144 | Неисправность, заключающаяся в отсутствии зубьев на импульсном колесе датчика скорости правого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1145 | Неисправность электрической цепи входного сигнала скорости правого переднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1155 | Неисправность электрической цепи входного сигнала скорости левого переднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1165 | Неисправность электрической цепи входного сигнала скорости правого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1175 | Неисправность электрической цепи входного сигнала скорости левого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1233 | Отсутствие входного сигнала скорости левого переднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1234 | Отсутствие входного сигнала скорости правого переднего колеса, | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1235 | Отсутствие входного сигнала скорости правого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1236 | Отсутствие входного сигнала скорости левого заднего колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1267 | Временное отключение функций ABS | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1277 | Неисправность электрических цепей 1 и 2 угла поворота рулевого колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1278 | Сбой в подаче сигналов 1 и 2 угла поворота рулевого колеса | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1279 | Неисправность электрической цепи датчика скорости рысканья | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1280 | Сбой в подаче сигнала датчика скорости рысканья | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1281 | Неисправность электрической цепи поперечного акселерометра | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1282 | Сбой в подаче сигнала поперечного акселерометра | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1288 | Неисправность электрической цепи входного сигнала главного датчика давления | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1730 | Опорное напряжение вне рабочего диапазона (+5В) | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| C1947 | Короткое замыкание на «массу» электрической цепи переключателя положения направляющих сиденья | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| C1948 | Сопротивление электрической цепи переключателя положения направляющей сиденья вне рабочего диапазона | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| C1982 | Короткое замыкание на + аккумулятора электрической цепи переключателя положения направляющей сиденья | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| P1197 | Неисправность электрической цепи переключателя пробега | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| P1778 | Неправильное функционирование электрической цепи I/P реверса коробки передач | GEM | За дополнительной информацией обратитесь к Разделу 413-01. |
| U1009 | Недействительность или отсутствие данных шины SCP (J1850) для крутящего момента двигателя | Модуль ABS | За дополнительной информацией обратитесь к Разделу 206-09A / 206-09B / 206-09C. |
| U1027 | Недействительность или отсутствие данных для частоты вращения двигателя | Щиток приборов | Смотрите Руководство по диагностике силового агрегата (PC/ED). |
| U1027 | Недействительность или отсутствие данных шины SCP (J1850) для частоты вращения двигателя | Модуль ABS | Смотрите Руководство по диагностике силового агрегата (PC/ED). |
| U1041 | Недействительность или отсутствие данных по скорости автомобиля | Щиток приборов | Смотрите Руководство по диагностике силового агрегата (PC/ED). |
| U1073 | Недействительность или отсутствие данных по охлаждающей жидкости двигателя | Щиток приборов | Смотрите Руководство по диагностике силового агрегата (PC/ED). |
| U1123 | Недействительность или отсутствие данных для одометра | Щиток приборов | За дополнительной информацией обратитесь к Разделу 413-01. |
| U1262 | Неисправность шины передачи данных | Щиток приборов | За дополнительной информацией обратитесь к Разделу 418-00. |
| U2027 | Неисправность передачи данных левого датчика удара (Не SCP) | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
| U2028 | Неисправность передачи данных правого датчика удара (Не SCP) | RCM | За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. |
Таблица признаков неисправности
| Состояние | Возможные Причины | Действие |
| •Отсутствует связь с общим электронным модулем (GEM) | •Плавкий предохранитель(и) CJB •Электрическая цепь(и). • GEM | • Перейдите к PINPOINT-ТЕСТУ E . |
PINPOINT-ТЕСТ E: ОТСУТСТВИЕ СВЯЗИ С ОБЩИМ ЭЛЕКТРОННЫМ МОДУЛЕМ (GEM)
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| E1: ПРОВЕРКА СОСТОЯНИЯ ЗАЖИГАНИЯ - МОНИТОРИНГ ПАРАМЕТРОВ PID GEM: IGN_A, IGN_O/L, IGN_R, И IGN_S | |
| 1 Введите положение OFF. | |
| 2 Подсоедините диагностический инструмент. | |
| 3 Проведите мониторинг PID GEM: IGN_A, IGN_O/L, IGN_R, и IGN_S при повороте переключателя зажигания через положения START, RUN, OFF и ACC. | |
| • Значения PID GEM соответствуют положениям переключателя зажигания? | |
| → Да | |
| Перейдите к E2 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ рассматриваемую электрическую цепь зажигания (RUN/ACC: электрическую цепь 155-AA17 (черно-желтую), KEY IN: В 305-TA31A (красно-черную), электрическую цепь нерабочего положения 315-TA3232 (черно-белую)). СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. | |
| E2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-DK20 (ОРАНЖЕВО-ЗЕЛЕНОЙ) И ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-M11 (ОРАНЖЕВО-БЕЛОЙ) НА НАЛИЧИЕ НАПРЯЖЕНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C103 GEM.. | |

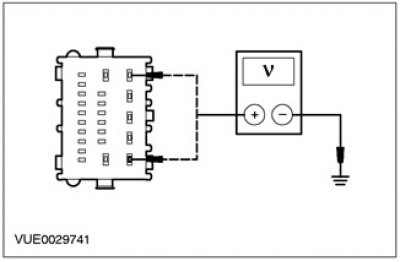

 | 3 Измерьте напряжение между штырем 5 разъема C103 GEM, электрической цепи 29-DK20 (оранжево-зеленой), со стороны электропроводки, и «массой», и штырем 1 разъема C103 GEM, электрической цепи 29-AA17 (оранжево-белой), со стороны электропроводки, и «массой». |
| • Напряжение больше 10 В? | |
| → Да | |
| Перейдите к E3 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрические цепи питания. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. | |
| E3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ GEM 31-DK20 (ЧЕРНОЙ) НА НАЛИЧИЕ РАЗРЫВА | |
| 1 Отсоедините C101 GEM. | |

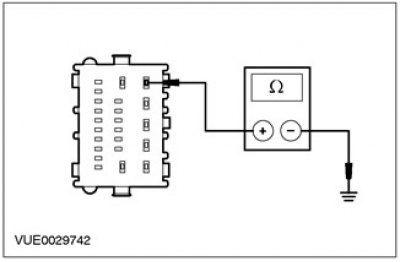

 | 2 Измерьте сопротивление между штырем 5 разъема C101 GEM, электрической цепи 31-DK20 (черной), со стороны электропроводки, и «массой». |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| Перейдите к E4 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. | |
| E4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ GEM 91-DK20 (ЧЕРНО-КРАСНОЙ) НА НАЛИЧИЕ РАЗРЫВА | |

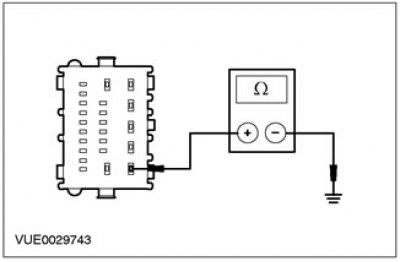

 | 1 Измерьте сопротивление между штырем 1 разъема C104 GEM, электрической цепи 91-DK20 (черно-красной), со стороны электропроводки, и «массой». |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый GEM. ОБРАТИТЕСЬ к гл. «Общий электронный модуль», представленной в этом разделе. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. СОТРИТЕ коды DTC. ПОВТОРИТЕ самопроверку. | |
