| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| A1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА АУДИОБЛОК | |
| 1 Отсоедините Аудиоблок C443. | |
| 2 Ведите положение ACCESSORY. | |

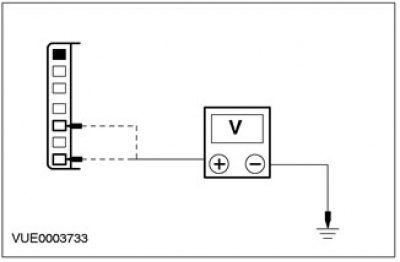

 | 3 С помощью цифрового мультиметра измерьте напряжение между штырем 1 C443 аудиоблока, электрической цепи 29-MD15 (оранжевой/черной), со стороны электропроводки и "массой", и между штырем 3 C443 аудиоблока, электрической цепи 75-MD15 (желтой/зеленой), со стороны электропроводки и "массой". |
| • Напряжение во всех случаях составляет более 10 В? | |
| → Да | |
| Перейдите к A2 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29-MD15 (оранжевую/черную) или электрическую цепь 75-MD15 (желтую/зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
| A2: ПРОВЕРЬТЕ ЦЕПИ ЗАЗЕМЛЕНИЯ АУДИОБЛОКА НА НАЛИЧИЕ РАЗРЫВОВ | |
| 1 Введите положение OFF. | |
 | 2 С помощью цифрового мультиметра измерьте сопротивление между штырем 6 C443 аудиоблока, электрической цепи 91-MD15 (черной/зеленой), со стороны электропроводки и "массой", и между штырем 2 C443 аудиоблока, электрической цепи 91-MD34 (черной/желтой), со стороны электропроводки и "массой". |
| • Сопротивление во всех случаях составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 91-MD15 (черную/зеленую) или 91-MD34 (черную/желтую). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ B: ПЛОХОЕ КАЧЕСТВО ПРИЕМА
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| B1: ПРОВЕРЬТЕ ЭКРАН АНТЕННОГО КАБЕЛЯ | |
| 1 Введите положение OFF. | |
| 2 Введите положение OFF. | |
| 3 Отсоедините Антенный кабель. | |
| 4 Отсоедините антенный кабель от аудиоблока. | |

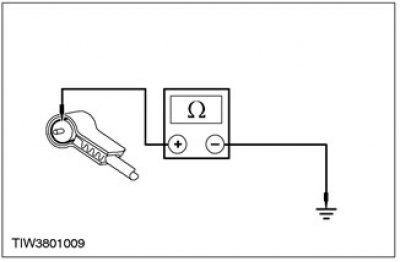

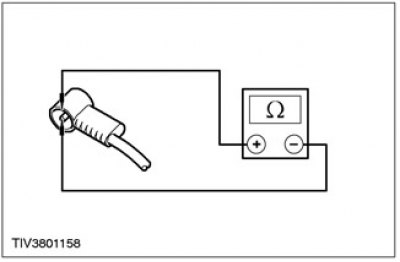

 | 5 С помощью цифрового мультиметра измерьте сопротивление между заземляющим разъемом антенного кабеля (экраном), и "массой". |
| • Сопротивление составляет менее 1 Ом? | |
| → Да | |
| Перейдите к B2 . | |
| → Нет | |
| ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземления корпуса аудиоблока и соединения основания антенны с кузовом. Если неисправность не устранена, УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
| B2: ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ АНТЕННЫЙ ПРОВОД НА РАЗРЫВ ЦЕПИ | |
| 1 Снимите матчу антенны. | |

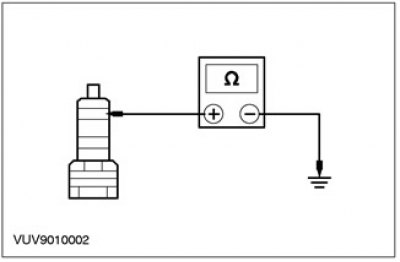

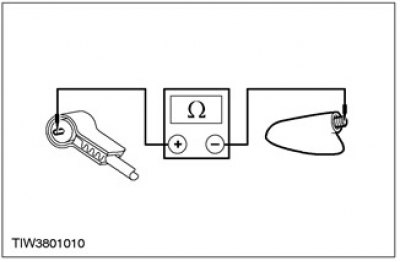

 | 2 С помощью цифрового мультиметра измерьте сопротивление на центральном проводе между концами антенного кабеля. |
| • Сопротивление составляет менее 1 Ом? | |
| → Да | |
| Перейдите к B3 . | |
| → Нет | |
| УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
| B3: ПРОВЕРЬТЕ АНТЕННЫЙ КАБЕЛЬ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ | |

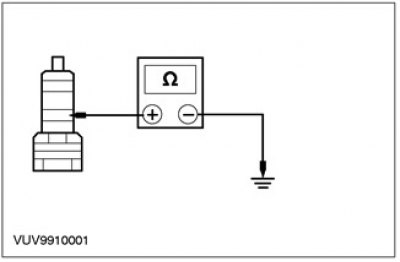

 | 1 С помощью цифрового мультиметра измерьте сопротивление между центральным проводом антенны и заземлением антенны (экраном). |
| • Сопротивление составляет более 10,000 Ом? | |
| → Да | |
| ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземляющих соединений в основании антенны, на корпусе аудиоблока и провода "массы" аккумулятора к кузову. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ C: ИСКАЖЕНИЕ ЗВУКА ОДНИМ ИЛИ НЕСКОЛЬКИМИ ДИНАМИКАМИ (НЕ ВСЕМИ ДИНАМИКАМИ)
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| C1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДИНАМИКА | |
| 1 Отсоедините Неработающий динамик. | |

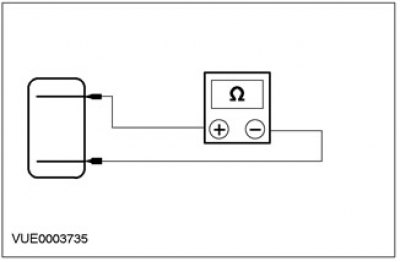

 | 2 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 и штырем 2 неработающего динамика со стороны элемента. |
| • Сопротивление составляет приблизительно 4.0 Ом? | |
| → Да | |
| Перейдите к C2 . | |
| → Нет | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. | |
| C2: ПРОВЕРЬТЕ ВХОД ДИНАМИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО "МАССЫ" | |
| 1 Отсоедините Аудиоблок C443. | |

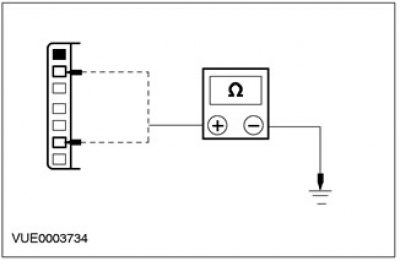

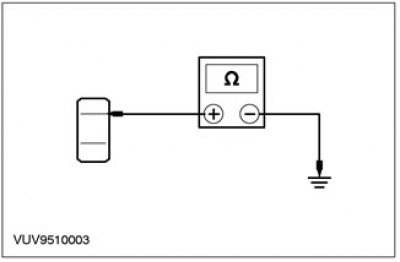

 | 2 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 разъема неработающего динамика со стороны электропроводки и "массой". |
| • Сопротивление составляет более 10,000 Ом? | |
| → Да | |
| Перейдите к C3 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ входную цепь динамика. ПРОВЕРЬТЕ правильность работы системы. | |
| C3: ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДИНАМИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО "МАССЫ" | |
 | 1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 разъема неработающего динамика со стороны электропроводки и "массой". |
| • Сопротивление составляет более 10,000 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ обратную цепь динамика. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ D: ЗВУК ОТСУТСТВУЕТ ВО ВСЕХ ДИНАМИКАХ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| D1: ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ДИНАМИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО "МАССЫ" | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Аудиоблок - C442. | |

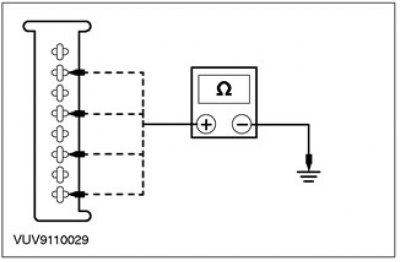

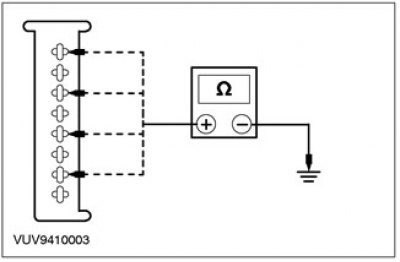

 | 3 С помощью цифрового мультиметра измерьте сопротивление между следующими штырями разъема аудиоблока и "массой": - (Передний левый динамик) штырем 1 C442, электрической цепи 8-MD10 (белой/черной), со стороны электропроводки и "массой". - (Задний левый динамик) штырем 3 C442, электрической цепи 8-MD11 (белой/зеленой), со стороны электропроводки и "массой". - (Передний правый динамик) штырем 5 C442, электрической цепи 8-MD17 (белой/красной), со стороны электропроводки и "массой". - (Задний правый динамик) штырем 7 C442, электрической цепи 8-MD18 (белой), со стороны электропроводки и "массой". |
| • Сопротивление во всех случаях составляет более 10,000 Ом? | |
| → Да | |
| Перейдите к D2 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| D2: ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДИНАМИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО "МАССЫ" | |
 | 1 С помощью цифрового мультиметра измерьте сопротивление между следующими штырями разъема аудиоблока и "массой": - (Передний левый динамик) штырем 2 C442, электрической цепи 10-MD10 (серой/черной), со стороны электропроводки и "массой". - (Задний левый динамик) штырем 4 C442, электрической цепи 10-MD11 (серой/белой), со стороны электропроводки и "массой". - (Передний правый динамик) штырем 6 C442, электрической цепи 10-MD17 (серой/красной), со стороны электропроводки и "массой". - (Задний правый динамик) штырем 8 C442, электрической цепи 10-MD18 (серой), со стороны электропроводки и "массой". |
| • Сопротивление во всех случаях составляет более 10,000 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ E: ОТСУТСТВУЕТ ЗВУК В ОДНОМ ИЛИ НЕСКОЛЬКИХ ДИНАМИКАХ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| E1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДИНАМИКА | |
| 1 Отсоедините Неработающий динамик. | |
 | 2 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 и штырем 2 неработающего динамика со стороны элемента. |
| • Сопротивление составляет приблизительно 4.0 Ом? | |
| → Да | |
| Перейдите к E2 . | |
| → Нет | |
| УСТАНОВИТЕ новый динамик(и). ПРОВЕРЬТЕ правильность работы системы. | |
| E2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ДИНАМИКА ПРИ ОТСОЕДИНЕННОМ ДИНАМИКЕ | |
| 1 Отсоедините Аудиоблок - C442. | |

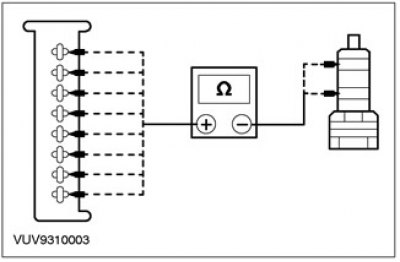

 | 2 С помощью цифрового мультиметра измерьте сопротивление между аудиоблоком, C442, и штырями разъема динамика, соответствующими неработающему динамику(ам). - (Передний левый динамик) штырем 1 C442, электрической цепи 8-MD10 (белой/черной), со стороны электропроводки, и штырем 2 C937, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний левый динамик) штырем 2 C442, электрической цепи 10-MD10 (серой/черной), со стороны электропроводки, и штырем 1 C937, электрической цепи 10-MD28 (серой), со стороны электропроводки. - (Передний правый динамик) штырем 5 C442, электрической цепи 8-MD17 (белой/красной), со стороны электропроводки, и штырем 2 C938, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний правый динамик) штырем 6 C442, электрической цепи 10-MD17 (серой/красной), со стороны электропроводки, и штырем 1 C938, электрической цепи 10-MD28 (коричневой), со стороны электропроводки. - (Задний левый динамик) штырем 3 C442, электрической цепи 8-MD11 (белой/зеленой), со стороны электропроводки, и штырем 2 C939, электрической цепи 8-MD29 (белой/зеленой), со стороны электропроводки. - (Задний левый динамик) штырем 4 C442, электрической цепи 10-MD11 (серой/белой), со стороны электропроводки, и штырем 1 C939, электрической цепи 10-MD11 (серой/белой), со стороны электропроводки. - (Задний правый динамик) штырем 7 C442, электрической цепи 8-MD18 (белой), со стороны электропроводки, и штырем 2 C940, электрической цепи 8-MD29 (белой/зеленой), со стороны электропроводки. - (Задний правый динамик) штырем 8 C442, электрической цепи 10-MD18 (серой), со стороны электропроводки, и штырем 1 C940, электрической цепи 10-MD29 (серой/белой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ F: БЛОК CO СМЕНОЙ КОМПАКТ-ДИСКОВ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ CO СБОЯМИ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| F1: ПРОВЕРЬТЕ УСТАНОВЛЕННЫЙ ПОСЛЕДОВАТЕЛЬНО ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ | |
| 1 Проверьте установленный последовательно плавкий предохранитель на 3 А, предусмотренный для блока со сменой компакт-дисков. | |
| • Плавкий предохранитель на 3 А исправен? | |
| → Да | |
| Перейдите к F2 . | |
| → Нет | |
| УСТАНОВИТЕ новый плавкий предохранитель. ПРОВЕРЬТЕ правильность работы системы. | |
| F2: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДКУ ОТ АУДИОБЛОКА К БЛОКУ CO СМЕНОЙ КОМПАКТ-ДИСКОВ | |
| 1 Отсоедините Блок со сменой компакт-дисков - C465. | |
| 2 Отсоедините Аудиоблок C464. | |
| 3 Выполните проверку элементов электропроводки блока со сменой компакт-дисков. За дополнительной информацией обратитесь к Электропроводка блока со сменой компакт-дисков имеющейся в этом разделе. . | |
| • Электропроводка от аудиоблока к блоку со сменой компакт-дисков исправна? | |
| → Да | |
| Перейдите к F3 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку блока со сменой компакт-дисков. ПРОВЕРЬТЕ правильность работы системы. | |
| F3: ПРОВЕРЬТЕ ИСПРАВНОСТЬ ФУНКЦИОНИРОВАНИЯ БЛОКА CO СМЕНОЙ КОМПАКТ-ДИСКОВ | |
| 1 Замените заведомо исправным блоком со сменой компакт-дисков. | |
| 2 Проверьте исправность функционирования установленного на замену блока со сменой компакт-дисков. | |
| • Все функции блока со сменой компакт-дисков работают исправно? | |
| → Да | |
| УСТАНОВИТЕ новый блок со сменой компакт-дисков За дополнительной информацией обратитесь к Проверка элементов имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| СНИМИТЕ установленный на замену блок со сменой компакт-дисков. УСТАНОВИТЕ оригинальный блок со сменой компакт-дисков. УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ G: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РАДИО НЕ РАБОТАЕТ.
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| G1: ПРОВЕРЬТЕ ИСПРАВНОСТЬ РАБОТЫ АУДИОБЛОКА БЕЗ ИСПОЛЬЗОВАНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ | |
| 1 Задействуйте аудиоблок с помощью дистанционного управления. | |
| • Аудиоблок работает исправно без использования дистанционного управления? | |
| → Да | |
| Перейдите к G2 . | |
| → Нет | |
| УСТАНОВИТЕ новый аудиоблок. За дополнительной информацией обратитесь к Аудиоблок имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| G2: ПРОВЕРЬТЕ ЦЕПЬ 8-MD26 НА РАЗРЫВ | |
| 1 Отсоедините Аудиоблок C447. | |
| 2 Отсоедините Дистанционное управление радио - C437. | |

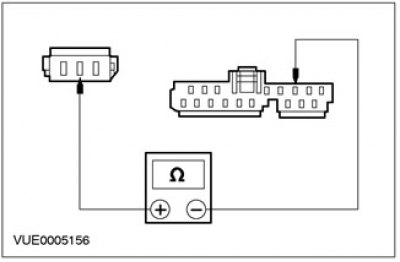

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 11 C447 аудиоблока, электрической цепи 8-MD26 (белой/черной) со стороны электропроводки, и штырем 1 C437 дистанционного управления радио, электрической цепи 8-MD26 (белой/черной) со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к G3 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 8-MD26. ПРОВЕРЬТЕ правильность работы системы. | |
| G3: ПРОВЕРЬТЕ ЦЕПЬ 9-MD26 НА РАЗРЫВ | |

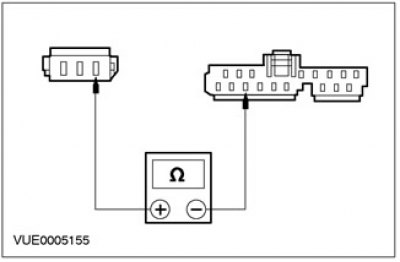

 | 1 С помощью цифрового мультиметра измерьте сопротивление между штырем 12 C447 аудиоблока, электрической цепи 9-MD26 (коричневой/желтой) со стороны электропроводки, и штырем 2 C437 дистанционного управления радио, электрической цепи 9-MD26 (коричневой/желтой) со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новое дистанционное управление радио. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 9-MD26 (коричневую/желтую). ПРОВЕРЬТЕ правильность работы системы. | |
Проверка элементов
Электропроводка блока со сменой компакт-дисков
Примечание: Обратитесь к Электрическим схемам, Раздел 415-00, за схемами и информацией о соединениях.
1. С помощью мультиметра проверьте электропроводку блока со сменой компакт-дисков, используя следующую таблицу для подключения проводов прибора и сопоставления с ожидаемыми величинами.
| Блок со сменой компакт-дисков - C465 | Аудиоблок - C464 | Ожидаемая величина. |
| Штырь 1 | Штырь 1 | Менее 5 Ом |
| Штырь 3 | Штырь 3 | Менее 5 Ом |
| Штырь 5 | Штырь 5 | Менее 5 Ом |
| Штырь 6 | Штырь 6 | Менее 5 Ом |
| Штырь 7 | Штырь 7 | Менее 5 Ом |
| Штырь 8 | Штырь 8 | Менее 5 Ом |
| Штырь 9 | Штырь 9 | Менее 5 Ом |
| Штырь 10 | Штырь 10 | Менее 5 Ом |
| Штырь 11 | Штырь 11 | Менее 5 Ом |
| Штырь 12 | Штырь 12 | Менее 5 Ом |
| Блок со сменой компакт-дисков - C465 | Отрицательный провод мультиметра | |
| Штырь 1 | "Масса" | Более 10,000 Ом |
| Штырь 3 | "Масса" | Более 10,000 Ом |
| Штырь 5 | "Масса" | Более 10,000 Ом |
| Штырь 6 | "Масса" | Более 10,000 Ом |
| Штырь 7 | "Масса" | Более 10,000 Ом |
| Штырь 8 | "Масса" | Более 10,000 Ом |
| Штырь 9 | "Масса" | Более 10,000 Ом |
| Штырь 10 | "Масса" | Более 10,000 Ом |
| Штырь 11 | "Масса" | Более 10,000 Ом |
| Штырь 12 | "Масса" | Более 10,000 Ом |
2. Если переход к этому пункту произошел из Pinpoint-теста, вернуться к этому Pinpoint-тесту
