| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| H1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО К АУДИОБЛОКУ | |
| 1 Отсоедините C443 аудиоблока. | |
| 2 Ведите положение ACCESSORY. | |

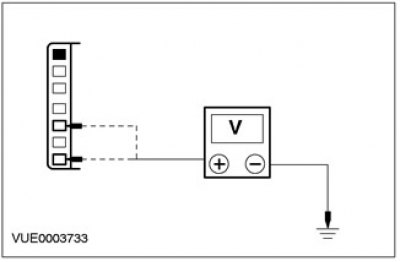

 | 3 Измерьте напряжение между штырем 1 разъема C443 аудиоблока, электрической цепи 29-MD15 (оранжево-черной), со стороны электропроводки, и «массой», и между штырем 3 разъема C443 аудиоблока, электрической цепи 75-MD15 (желто-зеленой), со стороны электропроводки, и «массой». |
| • Напряжение во всех случаях больше 10 В? | |
| → Да | |
| Перейдите к H2 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29-MD15 (оранжево-черную) или электрическую цепь 75-MD15 (желто-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
| H2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ АУДИОБЛОКА НА НАЛИЧИЕ РАЗРЫВОВ | |
| 1 Введите положение OFF. | |

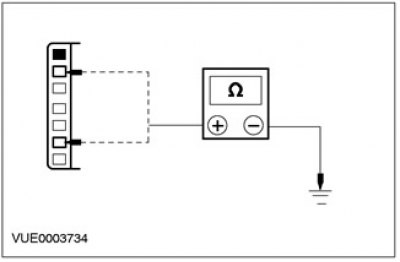

 | 2 Измерьте сопротивление между штырем 6 разъема C443 аудиоблока, электрической цепи 91-MD15 (черно-зеленой), со стороны электропроводки, и «массой», и между штырем 2 разъема C443 аудиоблока, электрической цепи 91-MD34 (черно-желтой), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях меньше 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 91-MD15 (черно-зеленую) или 91-MD34 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ I: ПЛОХОЕ КАЧЕСТВО ПРИЕМА
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| I1: ПРОВЕРКА ЭКРАНИРОВКИ АНТЕННОГО КАБЕЛЯ | |
| 1 Введите положение OFF. | |
| 2 Введите положение OFF. | |
| 3 Отсоедините Антенный кабель. | |
| 4 Отсоедините антенный кабель от аудиоблока. | |

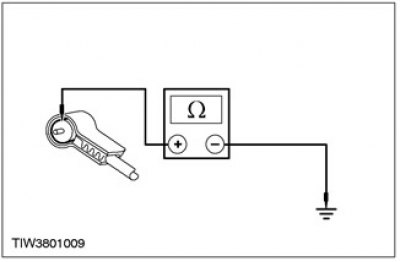

 | 5 Измерьте сопротивление между штекерным разъемом заземления антенного кабеля (экранировка), и «массой». |
| • Сопротивление меньше 1 Ом? | |
| → Да | |
| Перейдите к I2 . | |
| → Нет | |
| ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземления корпуса аудиоблока и соединения основания антенны с кузовом. Если неисправность не устранена, УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
| I2: ПРОВЕРКА ЦЕНТРАЛЬНОГО АНТЕННОГО ПРОВОДА НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
| 1 Снимите мачту антенны. | |

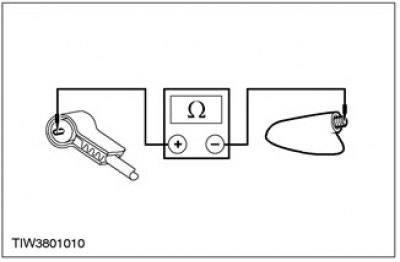

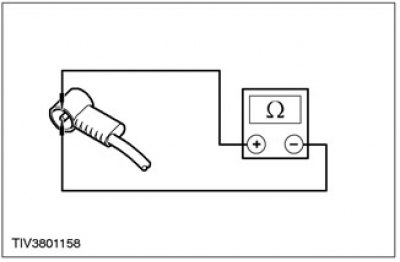

 | 2 Измерьте сопротивление центрального проводника между концами антенного кабеля. |
| • Сопротивление меньше 1 Ом? | |
| → Да | |
| Перейдите к I3 . | |
| → Нет | |
| УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
| I3: ПРОВЕРКА АНТЕННОГО КАБЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ | |
 | 1 Измерьте сопротивление между центральным проводником антенны и заземлением антенны (экранировкой). |
| • Сопротивление больше 10 000 Ом? | |
| → Да | |
| ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземляющих соединений в основании антенны, на корпусе аудиоблока и провода «массы» аккумулятора к кузову. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ J: НИЗКОЕ КАЧЕСТВО/ ИСКАЖЕНИЕ ЗВУКА В ОДНОМ ИЛИ НЕСКОЛЬКИХ ДИНАМИКАХ (НЕ ВСЕ ДИНАМИКИ)
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| J1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДИНАМИКА | |
| 1 Отсоедините Неработающий динамик. | |

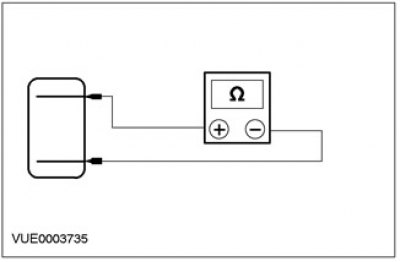

 | 2 Измерьте сопротивление между штырями 1 и 2 неработающего динамика, со стороны элемента. |
| • Сопротивление составляет приблизительно 4.0 Ом? | |
| → Да | |
| Перейдите к J2 . | |
| → Нет | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. | |
| J2: ПРОВЕРКА ВХОДА ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
| 1 Отсоедините C443 аудиоблока. | |

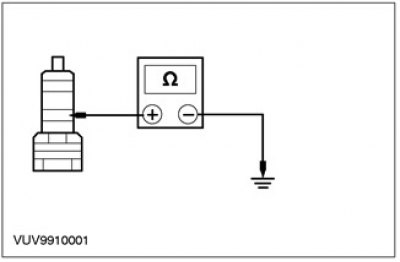

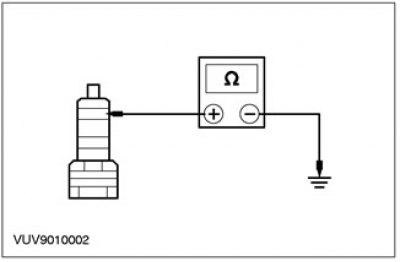

 | 2 Измерьте сопротивление между штырем 1 разъема неработающего динамика, со стороны электропроводки, и «массой». |
| • Сопротивление больше 10 000 Ом? | |
| → Да | |
| Перейдите к J3 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ входную электрическую цепь динамика. ПРОВЕРЬТЕ правильность работы системы. | |
| J3: ПРОВЕРКА ОБРАТНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
 | 1 Измерьте сопротивление между штырем 2 разъема неработающего динамика, со стороны электропроводки, и «массой». |
| • Сопротивление больше 10 000 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ обратную электрическую цепь динамика. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ K: ЗВУК ОТСУТСТВУЕТ ВО ВСЕХ ДИНАМИКАХ
Оригинал расположен на ресурсе autoinstruction
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| K1: ПРОВЕРКА ВХОДНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C442 аудиоблока. | |

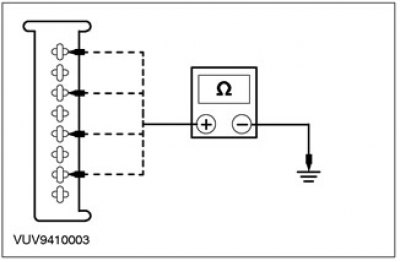

 | 3 Измерьте сопротивление между следующими штырями разъема аудиоблока и «массой»: - (Передний левый динамик) штырем 1 разъема C442, электрической цепи 8-MD10 (бело-черной), со стороны электропроводки, и «массой». - (Задний левый динамик) штырем 3 разъема C442, электрической цепи 8-MD11 (бело-зеленой), со стороны электропроводки, и «массой». - (Передний правый динамик) штырем 5 разъема C442, электрической цепи 8-MD17 (бело-красной), со стороны электропроводки, и «массой». - (Задний правый динамик) штырем 7 разъема C442, электрической цепи 8-MD18 (белой), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях больше 10 000 Ом? | |
| → Да | |
| Перейдите к K2 . | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| K2: ПРОВЕРКА ОБРАТНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |

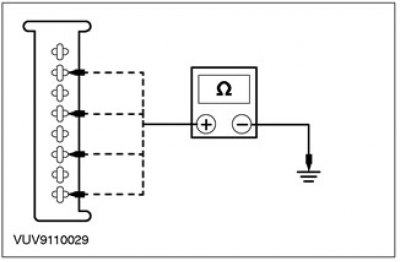

 | 1 Измерьте сопротивление между следующими штырями разъема аудиоблока и «массой»: - (Передний левый динамик) штырем 2 разъема C442, электрической цепи 10-MD10 (серо-черной), со стороны электропроводки, и «массой». - (Задний левый динамик) штырем 4 разъема C442, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки, и «массой». - (Передний правый динамик) штырем 6 разъема C442, электрической цепи 10-MD17 (серо-красной), со стороны электропроводки, и «массой». - (Задний правый динамик) штырем 8 разъема C442, электрической цепи 10-MD18 (серой), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях больше 10 000 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ L: ОТСУТСТВИЕ ЗВУКА В ОДНОМ ИЛИ НЕСКОЛЬКИХ ДИНАМИКАХ (НЕ ВСЕ ДИНАМИКИ)
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| L1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА | |
| 1 Отсоедините Неработающий динамик. | |
 | 2 Измерьте сопротивление между штырями 1 и 2 неработающего динамика, со стороны элемента. |
| • Сопротивление составляет приблизительно 4.0 Ом? | |
| → Да | |
| Перейдите к L2 . | |
| → Нет | |
| УСТАНОВИТЕ новый динамик(и). ПРОВЕРЬТЕ правильность работы системы. | |
| L2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА - ПРИ ОТСОЕДИНЕННОМ ДИНАМИКЕ | |
| 1 Отсоедините C442 аудиоблока. | |

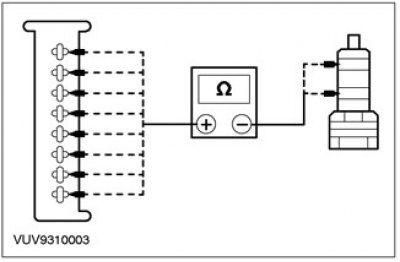

 | 2 Измерьте сопротивление между штырями разъема C442 аудиоблока и разъема неработающего динамика(ов). - (Передний левый динамик) штырем 1 разъема C442, электрической цепи 8-MD10 (бело-черной), со стороны электропроводки, и штырем 2 разъема C937, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний левый динамик) штырем 2 разъема C442, электрической цепи 10-MD10 (серо-черной), со стороны электропроводки, и штырем 1 разъема C937, электрической цепи 10-MD28 (серой), со стороны электропроводки. - (Передний правый динамик) штырем 5 разъема C442, электрической цепи 8-MD17 (бело-красной), со стороны электропроводки, и штырем 2 разъема C938, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний правый динамик) штырем 6 разъема C442, электрической цепи 10-MD17 (серо-красной), со стороны электропроводки, и штырем 1 разъема C938, электрической цепи 10-MD28 (коричневой), со стороны электропроводки. - (Задний левый динамик) штырем 3 разъема C442, электрической цепи 8-MD11 (бело-зеленой), со стороны электропроводки, и штырем 2 разъема C939, электрической цепи 8-MD29 (бело-зеленой), со стороны электропроводки. - (Задний левый динамик) штырем 4 разъема C442, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки, и штырем 1 разъема C939, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки. - (Задний правый динамик) штырем 7 разъема C442, электрической цепи 8-MD18 (белой), со стороны электропроводки, и штырем 2 разъема C940, электрической цепи 8-MD29 (бело-зеленой), со стороны электропроводки. - (Задний правый динамик) штырем 8 разъема C442, электрической цепи 10-MD18 (серой), со стороны электропроводки, и штырем 1 разъема C940, электрической цепи 10-MD29 (серо-белой), со стороны электропроводки. |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильно ли действует система | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
