Разборка

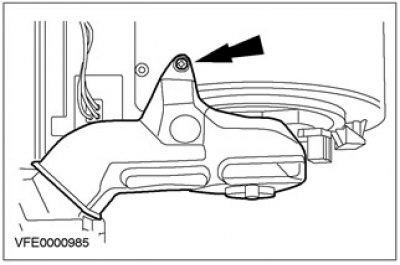

1. Высвободите вентиляционный шланг на уровне пола. Отсоедините шланг.
2. Рассоедините секции корпуса отопителя/теплообменника.
- Выверните два болта.
- Отпустите семь фиксаторов.

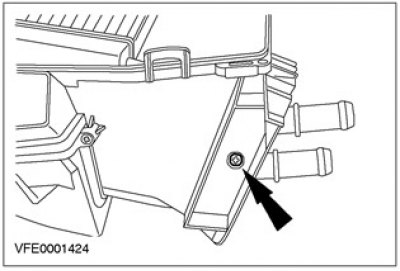

3. Снимите теплообменник.

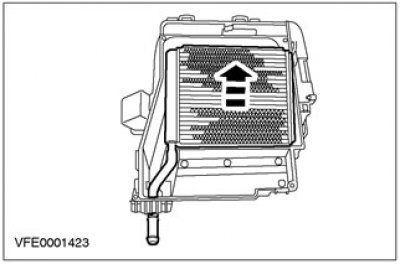

4. Извлеките теплообменник.

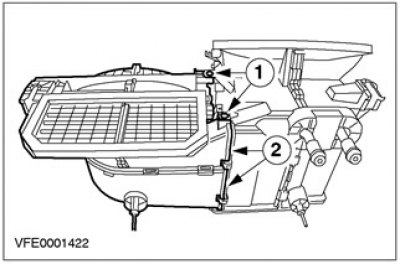

5. Рассоедините секции корпуса отопителя/вентилятора обдува.
- 1. Выверните два болта.
- 2. Отпустите четыре фиксатора.
6. Рассоедините секции корпуса вентилятора обдува/рециркуляции воздуха.
- Отпустите девять фиксаторов.

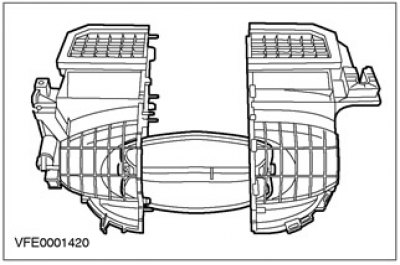

7. Разберите корпус рециркуляции воздуха. Отпустите пять фиксаторов.

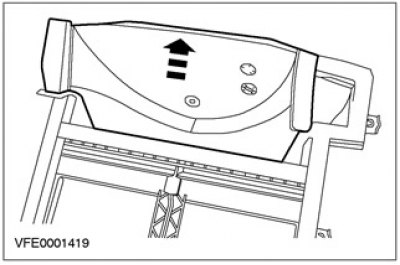

8. Снимите воздушный дефлектор.

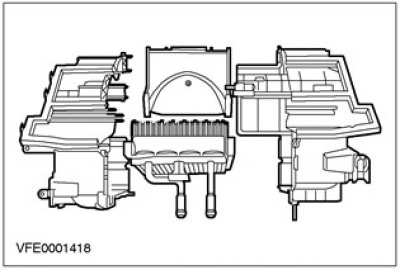

9. Рассоедините корпус отопителя/испарителя. Отпустите одиннадцать фиксаторов.
Сборка
1.
Примечание: Проверьте в процессе сборки правильность расположения направляющих штифтов.
Примечание: Если в процессе сборки корпус был уплотнен неправильно или были сломаны фиксаторы, в качестве замены используйте стальные зажимы.
Установите элементы на место, действуя в обратной последовательности.
