Снятие
1. Обезопасьте систему SRS.
2. Снимите панель приборов. Обратитесь к процедуре: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).
3. Снимите спиральную пружину. Обратитесь к процедуре: Часовая пружина (501-20B Вспомогательная удерживающая система, Снятие и установка).

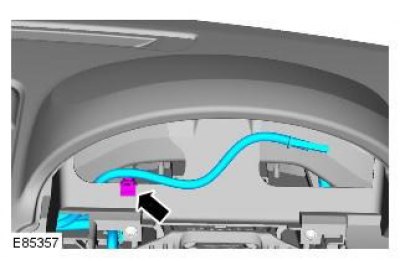

4. Снимите щиток приборов. Обратитесь к процедуре: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
5.

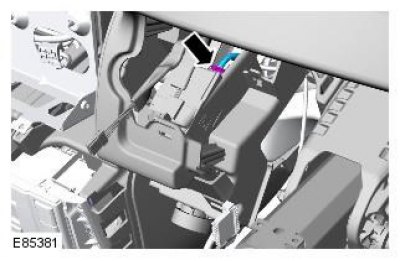

6. Отсоедините электрический разъем модуля бесключевого пуска.

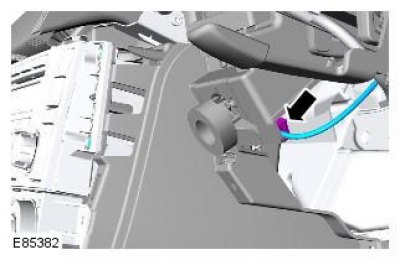

7. Отсоедините датчик температуры в салоне автомобиля.

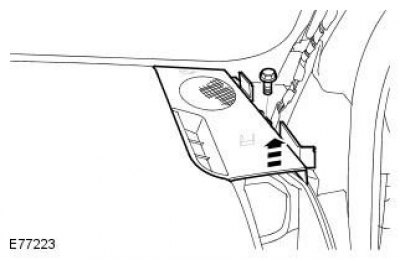

8. Снимите обе верхние панели отделки.

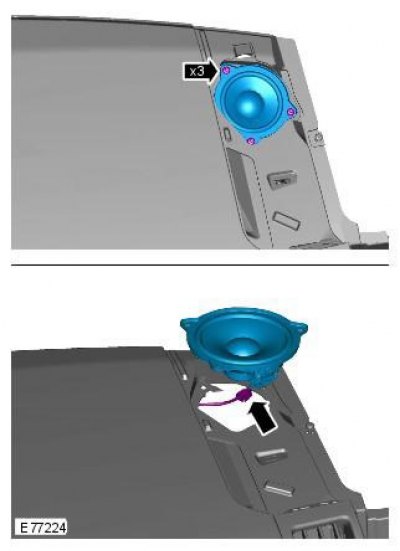

9. Снимите оба динамика панели приборов.
10. Снимите видеодисплей. Обратитесь к процедуре: Дисплей видеосистемы (415-01 Информационно-развлекательная система, Снятие и установка).

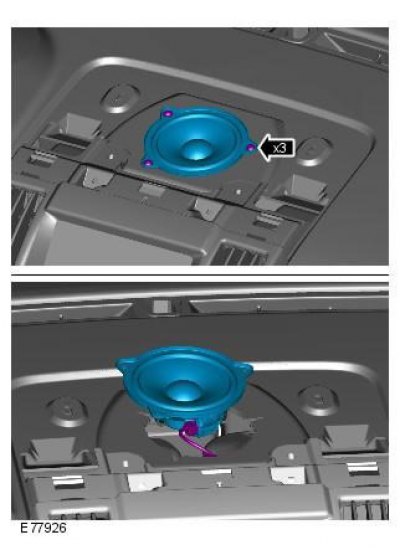

11. Снимите центральный динамик.

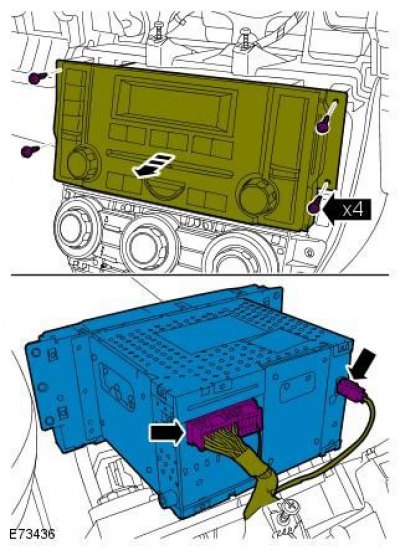

12. Снимите аудиоблок.

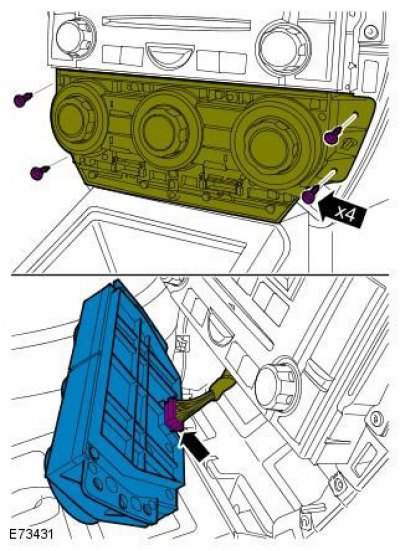

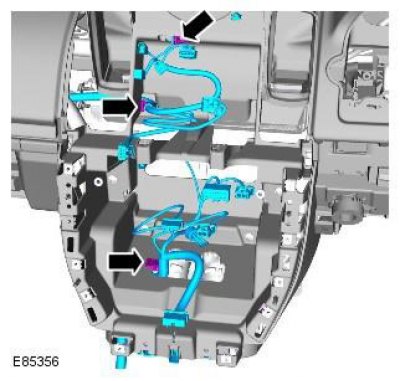

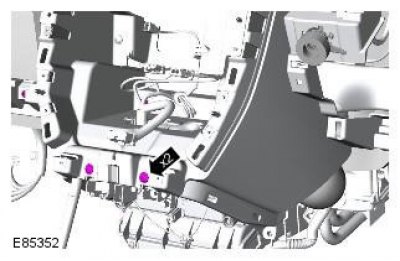

13. Снимите блок управления микроклиматом.
14.
15.

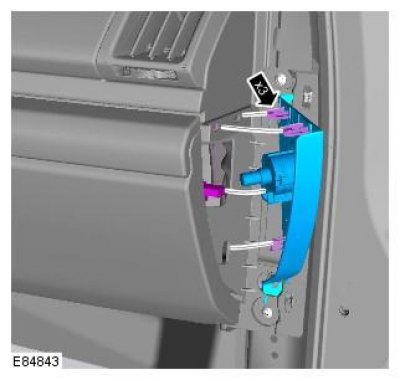

16. Снимите крайнюю секцию отделки панели приборов со стороны пассажира.
17. Снимите перчаточный ящик. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).

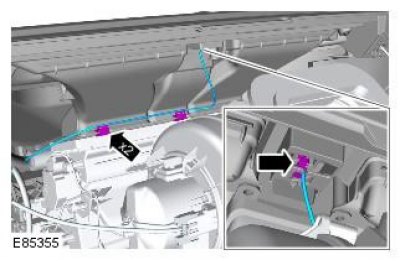

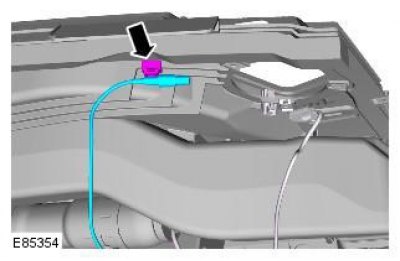

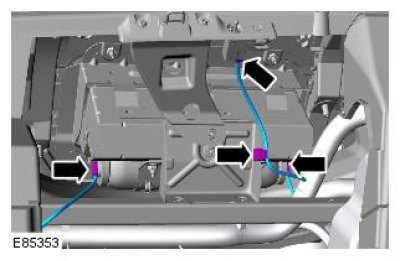

18. Отсоедините жгут электропроводки от верхней секции панели приборов.
19.
20.

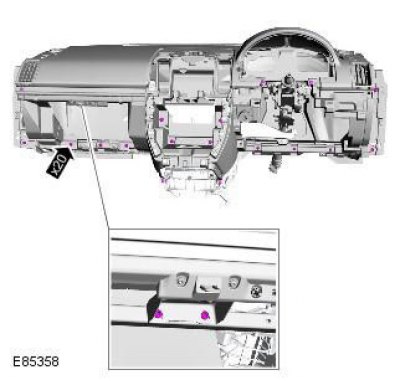

21. С посторонней помощью снимите верхнюю секцию панели приборов.

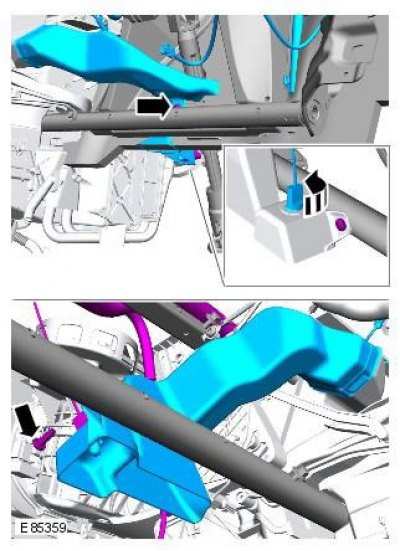

22. Снимите воздуховоды обеих передних ниш для ног.

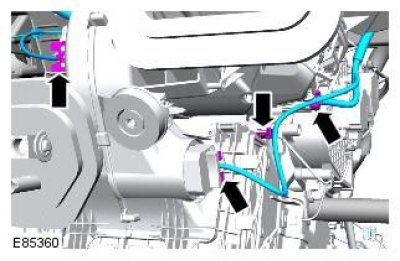

23. Отсоедините жгут электропроводки от корпуса отопителя и испарителя.

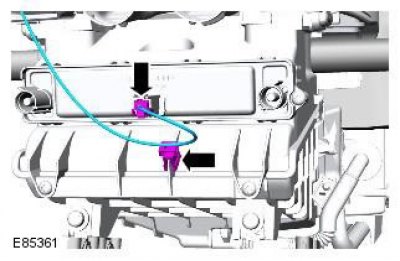

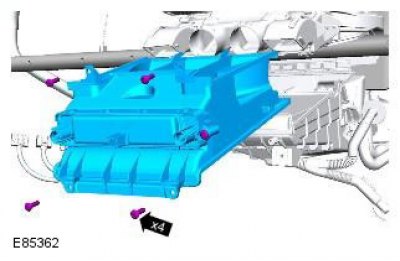

24. Отсоедините сердцевину дополнительного электрического отопителя.
25.

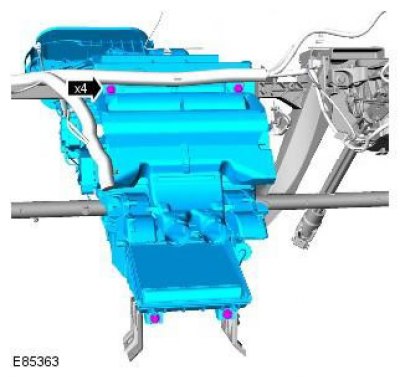

26. Снимите корпус отопителя и испарителя.
Установка
1. Установите корпус отопителя и испарителя. Момент затяжки: 7 Nm
2. Установите дополнительный электрический отопитель.
3. Подсоедините сердцевину дополнительного электрического отопителя.
4. Подсоедините жгут электропроводки к корпусу отопителя и испарителя.
5. Установите воздуховоды обеих передних ниш для ног.
6. С посторонней помощью установите верхнюю секцию панели приборов.
7. Вверните болты опорного кронштейна модуля подушки безопасности пассажира. Момент затяжки: 10 Nm
8. Закрепите жгут электропроводки на верхней секции панели приборов.
9. Состыкуйте электрические разъемы модуля подушки безопасности пассажира.
10. Установите перчаточный ящик. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
11. Установите крайнюю секцию отделки панели приборов со стороны пассажира.
12. Закрепите опорный кронштейн жгута электропроводки.
13. Установите блок управления микроклиматом.
14. Установите аудиоблок.
15. Установите центральный динамик.
16. Установите видеодисплей. Обратитесь к процедуре: Дисплей видеосистемы (415-01 Информационно-развлекательная система, Снятие и установка).
17. Установите оба динамика панели приборов.
18. Установите обе верхние панели отделки.
19. Подсоедините электрический разъем датчика температуры в салоне автомобиля.
20. Подсоедините электрический разъем модуля бесключевого пуска.
21. Установите щиток приборов. Обратитесь к процедуре: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
22. Установите часовую пружину. Обратитесь к процедуре: Часовая пружина (501-20B Вспомогательная удерживающая система, Снятие и установка).
23. Установите панель приборов.Обратитесь к процедуре: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).
24. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
25. Верните рулевую колонку в исходное положение.
