Правый сальник коленчатого вала
1. Снимите шкив коленчатого вала, как описано в главе 9.
2. Измерьте глубину установки сальника.
3. Просверлите в сальнике два маленьких отверстия, расположенные в диаметрально противоположных концах сальника. В просверленные отверстия вверните два самонарезающих винта и плоскогубцами вытяните сальник за головки винтов (рис. 2D.47). Альтернативно, можно извлечь сальник лезвием отвертки как рычагом, но при этом соблюдайте осторожность, чтобы не повредить гнездо сальника.

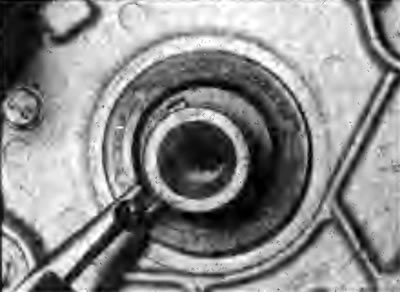

Рис. 2D.47. Извлечение сальника за винт, ввернутый в отверстие, предварительно просверленное в сальнике
4. Очистите гнездо для установки сальника и уплотняемую поверхность коленчатого вала.
5. Окуните новый сальник в чистое моторное масло и трубчатой оправкой соответствующего диаметра запрессуйте сальник в гнездо на требуемую глубину, при этом соблюдайте осторожность, чтобы при установке сальника не повредить его рабочие кромки. Для защиты рабочих кромок сальника оберните правый торец коленчатого вала липкой лентой.
6. Снимите ленту с правого торца коленчатого вала.
7. Установите шкив коленчатого вала, как описано в главе 9.
Левый сальник коленчатого вала
8. Снимите маховик.
9. Выполните действия, приведенные в пунктах 2-6, отмечая, что внешняя рабочая кромка сальника должна быть направлена наружу, в противном случае, используя согнутую проволоку, вытяните ее, при этом не повредите сальник.
10. Установите маховик, как описано в главе 17.
Правый сальник распределительного вала
11. Снимите шкив распределительного вала, как описано в главе 9. Не требуется полное снятие зубчатого ремня, однако, если ремень загрязнен маслом, его необходимо заменить.
12. Используя специальный изогнутый инструмент, извлеките сальник, но при этом соблюдайте осторожность, чтобы, не повредить гнездо сальника (рис. 2D.48). Альтернативно, просверлите в сальнике два маленьких отверстия, расположенные в диаметрально противоположных концах сальника. В просверленные отверстия вверните два самонарезающих винта и плоскогубцами вытяните сальник за головки винтов.

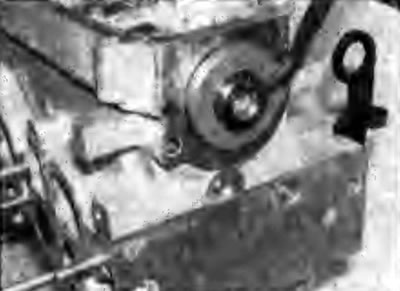

Рис. 2D.48. Использование специального изогнутого инструмента для извлечения сальника распределительного вала
13. Очистите гнездо для установки сальника и уплотняемую поверхность распределительного вала.
