На заметку: Новые и отремонтированные головки блока цилиндров можно приобрести в фирменной сети и в мастерских ремонта. Знайте, что некоторые специальные инструменты, требующиеся для демонтажа и осмотра, а так же новые запчасти, возможно, не удастся достать сходу. Поэтому, может быть более практично и экономично домашнему механику купить отремонтированную головку, вместо того, чтобы снимать, осматривать и ремонтировать оригинальную.
1. Снимите головку блока цилиндров, как описано в частях А или В этой главы (в зависимости от конструкции).
2. Снимите впускной и выпускной коллекторы, если они еще не сняты, в соответствии с Главой 4А или 4В. Снимите все оставшиеся кронштейны или кожухи.
3. Снимите распредвал(ы), гидравлические кулачки и клапаны (в зависимости от конструкции), как описано в частях А или В этой Главы.
4. На бензиновых двигателях снимите свечи зажигания, если они еще не сняты, как описано в Главе 1А.
5. На дизельных моделях снимите запальные свечи, если они еще не сняты, как описано в Главе 5С.
6. На всех моделях, используя съемник пружины клапана, сожмите каждую клапанную пружину и снимите сухари клапана. Разожмите съемник и снимите пружины и их шайбы (см. иллюстрации).

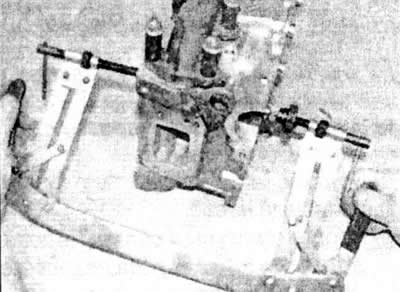

6.6а Сжимая клапанную пружину, используйте съемник пружин...
6.6b ...затем извлеките сухари клапана и разожмите съемник пружин

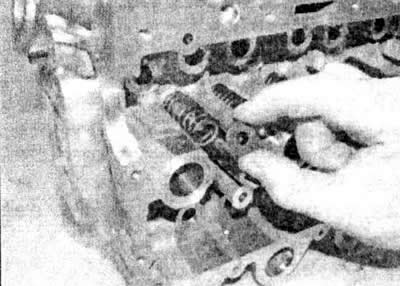

6.6с Извлеките шайбу пружины...
6.6d ...затем снимите пружину клапана
7. Если при вкрученном съемнике невозможно снять шайбы и сухари клапана, мягко постучите подходящим инструментом или легким молотком непосредственно по шайбе. Это освободит шайбы.
8. Извлеките клапан из камеры сгорания, затем, используя плоскогубцы, аккуратно извлеките сальник штока клапана из верхней части направляющей. Извлеките гнездо пружины, где это предусмотрено конструкцией, помня, что на дизельных двигателях сальник штока клапана интегрирован с гнездом пружины (см. иллюстрации).
[Информация скопирована с сайта: AutoInstruction.ru]
6.8а Извлеките клапан...

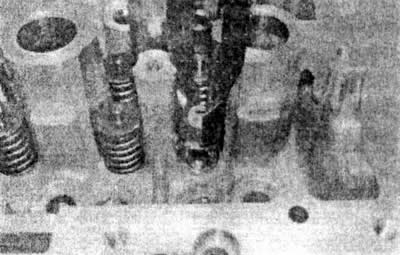

6.8b ...затем, используя плоскогубцы, снимите сальник штока клапана. На дизельных двигателях гнездо пружины является неотъемлемой частью с сальником
9. Важно хранить каждый клапан вместе с его сухарями, шайбами, пружиной и гнездом пружины. При хранении следует так же соблюдать последовательность размещения клапанов, если они не изношены до стадии замены. Если клапаны предполагается использовать снова, храните каждый клапан с его комплектующими в отдельном полиэтиленовом мешочке с пометкой на нем или в подобной небольшой емкости (см. иллюстрацию). Отметьте, что первым является самый близко расположенный к коробке передач (маховику/планшайбе) клапан в головке блока цилиндров двигателя.
6.9 Храните каждый клапан с его комплектующими в отдельном полиэтиленовом мешочке с пометкой
