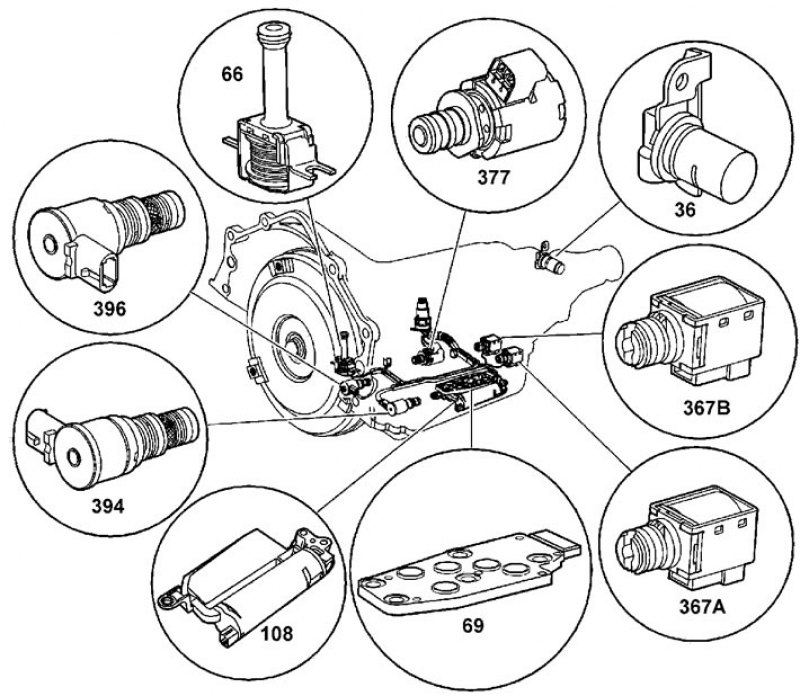

Расположение клапанов. 36 - датчик скорости автомобиля (в зависимости от модели), 66 - клапан муфты гидротрансформатора, 69 - выключатель по давлению, 108 - вторичный масляный насос (только модель МЗЗ), 367а - клапан переключения 1-2 передач, 367b - клапан переключения 2-3 передач, 377 - клапан регулирования давления, 394 - клапан переключении 3-2 передач, 396 - клапан модуляции ширины импульса муфты гидротрансформатора.
Снятие
1. Снимите фильтр АКПП.
2. Снимите аккумулятор 1-2 передач.
Внимание: снимать аккумулятор 1-2 передач необходимо только в случае, если проводится обслуживание клапана регулирования давления.

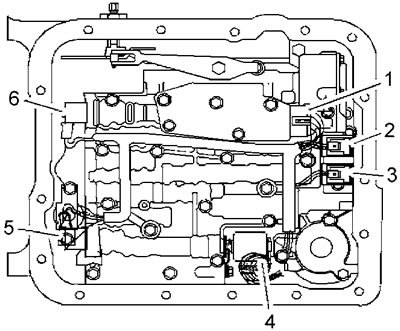

3. Отсоедините внутренние разъемы:
- датчика положения клапана регулятора давления (1);
- клапана переключения 1-2 передач (2);
- клапана переключения 2-3 передач (3);
- клапана регулирования давления (4);
- клапана модуляция ширины импульса муфты (5);
- клапана переключения 3-2 передач (6).

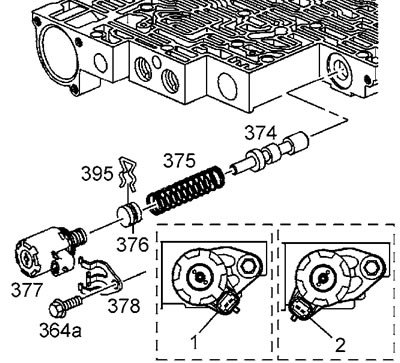

4. Отверните болт (364а) крепления держателя (378) клапана регулирования давления.
5. Снимите клапан регулирования давления (377).
6. Удалите фиксатор (395) клапана переключения 1-2 передач и снимите клапан (367а).
7. Удалите фиксатор (395) клапана переключения 2-3 передач и снимите клапан (367b).
8. Удалите фиксатор (395) клапана переключения 3-2 передач и снимите клапан (394).
Установка
9. Установка проводится в обратном порядке.

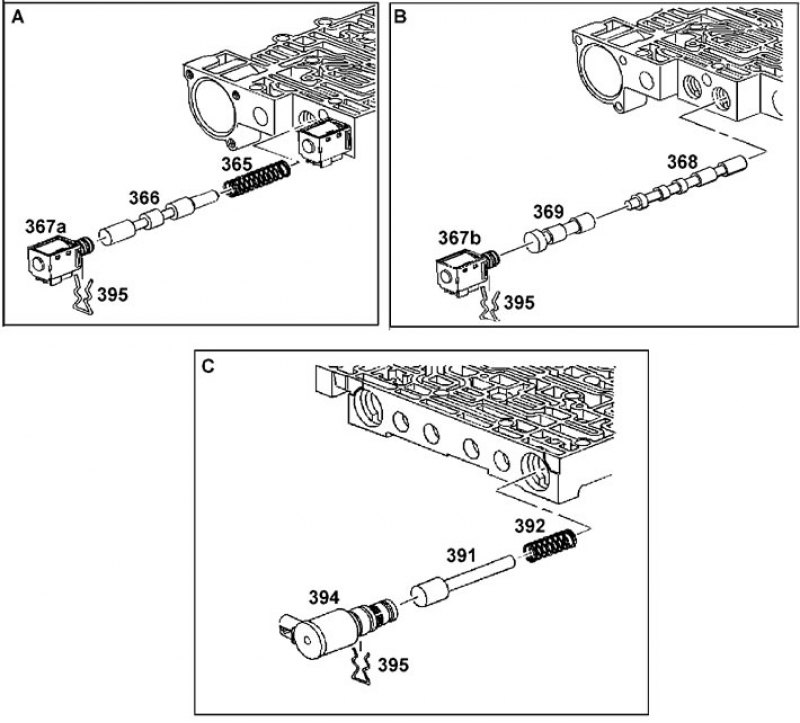

Удаление фиксаторов клапанов. А - клапана переключения 1-2 передач (367А), В - клапана переключения 2-3 передач (367В), С - клапана переключения 3-2 передач (394).
