Внимание: при установке старого выключателя потребуется специальный направляющий инструмент.
Снятие
1. Затяните стояночный тормоз.
2. Переведите селектор АКПП в нейтральное положение.
3. Снимите передний карданный вал.
4. Поднимите автомобиль и установите под раму стойки безопасности.
Материал заимствован у портала [www.Autoinstruction.ru]

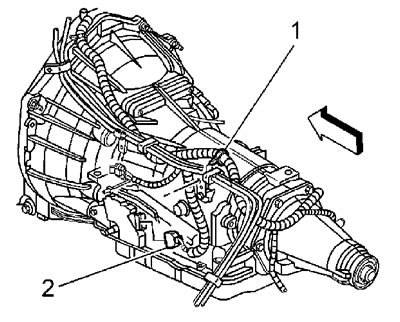

5. Отсоедините разъем (2) выключателя запрещения запуска.
6. Отверните гайку крепления рычага вала ручного управления.
7. Снимите рычаг с вала.

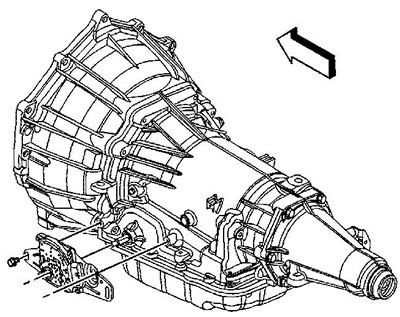

8. Отверните болты крепления выключателя.
9. Снимите выключатель. Если выключатель не сходит с вала, опилите внешний торец вала для удаления заусенцев.
Установка
1. Установите выключатель на вал, совместив лыски на выключателе и вале.
2. Надвиньте выключатель на вал до касания кронштейном выключателя бобышек на картера АКПП.
Внимание: новый выключатель поставляется с направляющим кронштейном, поэтому применять специальный направляющий инструмент не потребуется.
3. Затяните от руки болты крепления выключателя.

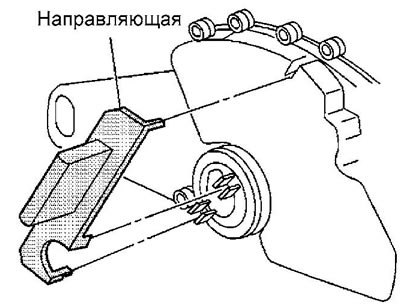

4. Установите на выключатель направляющий инструмент, совместив выступы направляющего инструмента с прорезями вала.
5. Вращайте инструмент, пока верхний выступ инструмента не совпадет с пазом на выключателе. Затяните болты крепления. Момент затяжки 25 Н·м.
6. Снимите направляющий инструмент или кронштейн (с нового выключателя).
7. Установите рычаг вала ручного управления. Затяните гайку крепления. Момент затяжки 25 Н·м.
8. Подсоедините разъем выключателя.
9. Установите передний карданный вал.
10. Опустите автомобиль.
11. Проверьте работу выключателя: двигатель должен запускаться только при положении селектора в положениях "Р" или "N". При необходимости отрегулируйте положение выключателя.
Регулировка
1. Установите селектор АКПП в положение "N".
2. Усадите ассистента на сидение водителя, поднимите автомобиль и установите под раму стойки безопасности.
3. Ослабьте болты крепления выключателя.
4. Вращайте выключатель, в то время как ассистент будет пытаться запустить двигатель.
5. После проведения успешного запуска выключите двигатель.
6. Затяните болты крепления выключателя. Момент затяжки 25 Н·м.
7. Опустите автомобиль.
8. Проверьте работу выключателя.
9. Если двигатель продолжает запускаться в положениях селектора, кроме "Р" и "N", замените выключатель.
