Снятие
1. Снимите ремень компрессора кондиционера.
2. На двигателях ранних моделей снимите нижний диффузор вентилятора, на двигателях поздних моделей снимите вентилятор радиатора вместе с диффузором.
3. Снимите стартер.

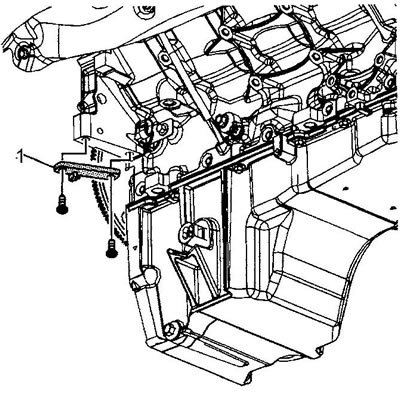

4. Установите фиксатор (1) коленчатого вала на болты М10х1,5 длиной 120 и 45 мм. Зуб фиксатора должен встать между зубьями венца маховика. Затяните болты крепления. Момент затяжки 50 Нм.

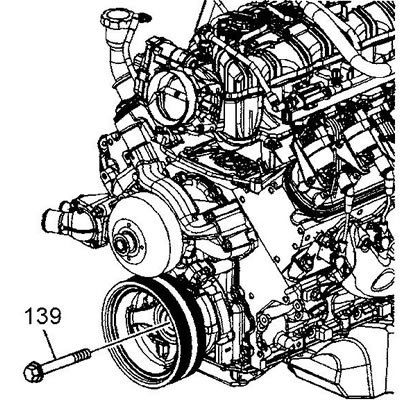

5. Отверните болт (139) крепления шкива коленчатого вала. Болт повторно не устанавливается, но он пригодится при установке шкива на место.

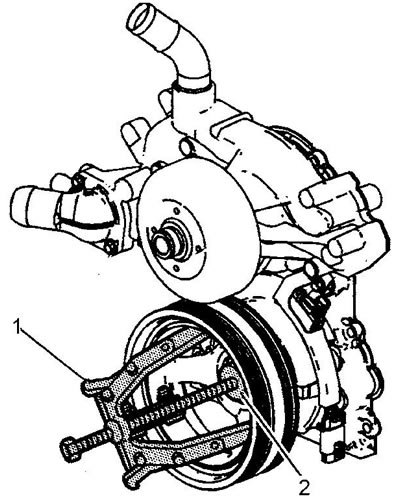

6. С помощью съемника демонтируйте шкив.
1 - съемник, 2 - опора
Установка
Внимание: затяжка болта крепления шкива коленчатого вала проводится в четыре прохода. В первом проходе используется СТАРЫЙ болт крепления, в остальных - НОВЫЙ болт.
1. Установите шкив на носок коленчатого вала по возможности без перекоса.

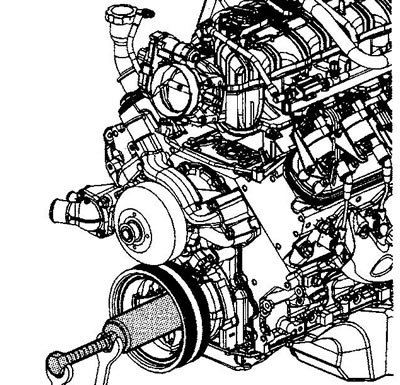

2. С помощью специальной оправки напрессуйте шкив на носок коленчатого вала.
3. Установите СТАРЫЙ болт крепления шкива. Затяните болт. Момент затяжки 330 Нм.
4. Выверните старый болт.

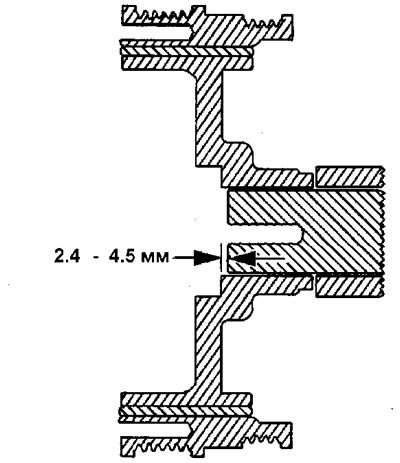

Внимание: носок коленчатого вала должен быть утоплен относительно торца шкива на 2,4-4,5 мм.
5. Проверьте величину утопания носка коленчатого вала относительно торца шкива. Если утопание выходит за допустимые пределы, повторите операцию пункта 2.
6. Установите НОВЫЙ болт крепления шкива. Затяните болт в два приема. Момент затяжки: 1-й проход 50 Нм; 2-й проход довернуть на 140°.
7. Снимите фиксатор коленчатого вала.
8. Установите стартер.
9. Установите вентилятор радиатора и диффузор вентилятора.
10. Установите ремень привода компрессора кондиционера.
11. Проведите процедуру обучения системы изменения фаз газораспределения.
