2. Просушите вал сжатым воздухом.

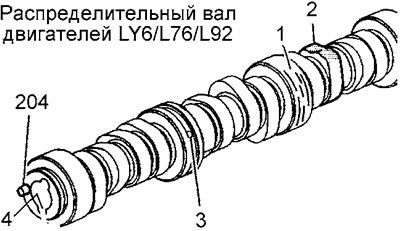

3. Проверьте состояние шеек (1) вала, ищите следы задира или чрезмерного износа.
4. Проверьте состояние кулачков (2) распределительного вала, ищите следы задира или чрезмерного износа.
5. На двигателях LY6/L76/L92 проверьте чистоту каналов (3) подачи масла на привод системы изменения фаз газораспределения
6. Проверьте состояние резьбы (4) под болт крепления звездочки или клапан крепления муфты системы изменения фаз газораспределения.
7. Проверьте состояние установочного штифта (204) звездочки распределительного вала.
8. Проверьте состояние осевого фиксатора распределительного вала, ищите признаки износа или повреждений уплотнительной прокладки.
Если уплотнительная прокладка осевого фиксатора не повреждена, ее можно использовать снова.
9. Проверьте надежность посадки вкладышей подшипников распределительного вала в блоке цилиндров.
10. Осмотреть подшипники распределительного вала, ищите следы чрезмерного износа или задира, при необходимости замените подшипники.
11. Измерьте диаметр шеек распределительного вала для определения степени износа и потери геометрии.
- Если овальность шеек вала больше 0,025 мм, замените распределительный вал.
- Если диаметр шеек вала меньше 54,99 мм, замените распределительный вал.

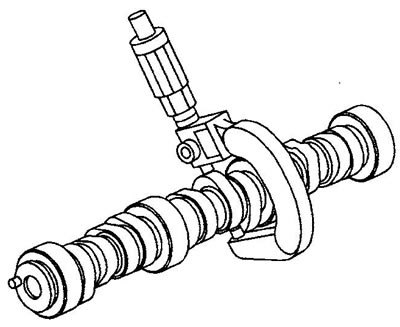

12. Измерьте высоту кулачков распределительного вала, сравните с данными спецификации.

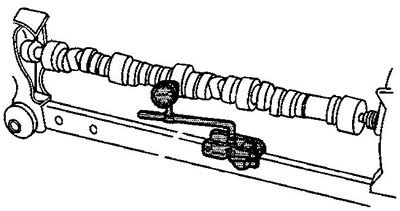

13. Измерьте прогиб распределительного вала по центральной шейке.
- а) Установите распределительный вал в опоры с V-образными вырезами или в станок с центрами.
- б) Измерьте биение центральной шейки. Если прогиб распределительного вала превышает 0,05 мм, замените распределительный вал.
14. Измерение подъема кулачков.
Внимание: измерение подъема кулачков используется для определения степени износа кулачков ДО разборки двигателя.
- а) Снимите коромысла привода клапана.

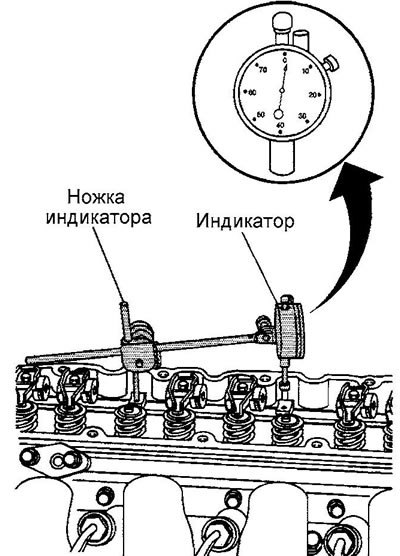

- б) Проверните коленчатый вал до максимального опускания штанги толкателя. Установите на головке блока стрелочный индикатор.
- в) Установите ножку индикатора на конец толкателя. Установите индикатор на ноль.
- г) Медленно вращайте коленчатый вал по часовой стрелке и считайте максимальное показание индикатора.
- д) Сравните полученный подъем кулачка с данным спецификации.
