Внимание! Перед снятием поршней в сборе с шатунами снимите головку цилиндров, масляный поддон и масляный насос, руководствуясь соответствующими разделами в Главе 2, часть А.

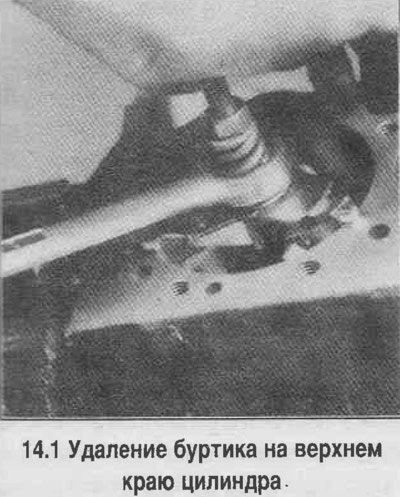

1. Проверьте ногтем наличие буртика, образовавшегося в результате износа цилиндра от поршневого кольца. Буртик удаляется разверткой (смотрите фотографию). Если не выполнить эту операцию, то при извлечении поршня с шатуном из цилиндра возможна поломка поршня.
2. Переверните двигатель так, чтобы коленвал оказался вверху.

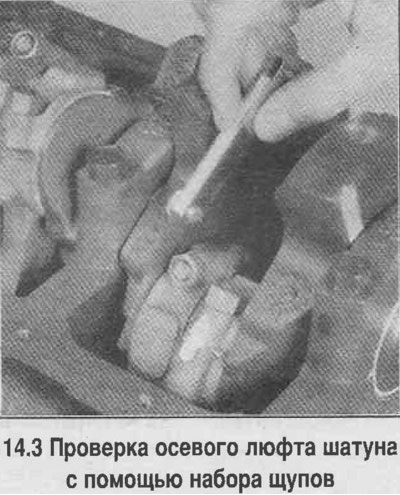

3. Перед удалением шатунов проверьте их осевой люфт с помощью набора щупов. Проложите щуп между шатуном и щекой коленвала. Подбирая толщину щупов добейтесь исчезновения люфта (смотрите фотографию). Осевой люфт будет равен суммарной толщине щупов, при которой люфт исчезает. Если осевой люфт шатуна превышает нормативное значение, то шатун следует заменить. Точно таким же способом измерьте осевой люфт у других шатунов. Если устанавливаются новые шатуны (или коленвал), то осевой люфт может быть ниже нормы (в этом случае надо прошлифовать шатуны).
4. Проверьте наличие меток на шатунах и крышках шатунов. Если метки отсутствуют, то накерните их так, чтобы число кернений соответствовало номеру цилиндра, в котором данный шатун установлен (смотрите фотографию).

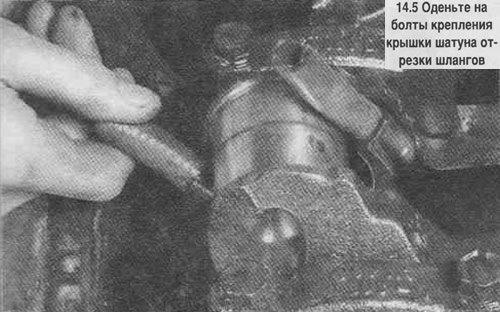

5. Ослабьте затяжку гаек, отворачивая их на 1/2 оборота за один прием, до тех пор пока гайки не станут отворачиваться от руки. Снимите крышку с шатуна первого цилиндра вместе с шатунным вкладышем. Шатунный вкладыш из крышки не извлекайте. Оденьте на болты крышки шатуна отрезки шлангов, чтобы не повредить шейку коленчатого вала и стенки цилиндров при извлечении шатуна (смотрите фотографию). Вытолкните поршень в сборе с шатуном и верхним вкладышем шатунного подшипника через верхнюю часть цилиндра, уперев в верхний шатунный вкладыш рукоять молотка. Если ощущается сопротивление выходу поршня, то еще раз проверьте полноту удаления буртика в верхней части цилиндра.
6. Повторите процедуру для всех остальных цилиндров. Соберите крышки шатунов с шатунами, затяните гайки болтов крышек от руки. До сборки храните вкладыши на месте их прежней установки.
