Снятие
Отсоедините клемму провода "минус" от аккумуляторной батареи.
Снимите рукоятки рычагов КП и раздаточной коробки по главе "Рукоятки КП и раздаточной коробки — снятие и установка".
Отверните четыре винта 1 (рис. 8-88) бокового крепления консоли 2.
Отверните два винта 4 бокового крепления передней части тоннеля пола 3.
Рис. 8-88. Боковое крепление консоли: 1 - винт; 2 - консоль; 3 - облицовка тоннеля пола; 4 - винт.
Отверните два винта 1 (рис. 8-89) крепления консоли 2.
Рис. 8-89. Переднее крепление консоли: 1 - винт; 2 - консоль.
Снимите консоль, отсоедините колодки 1 (рис. 8-90) жгута проводов.

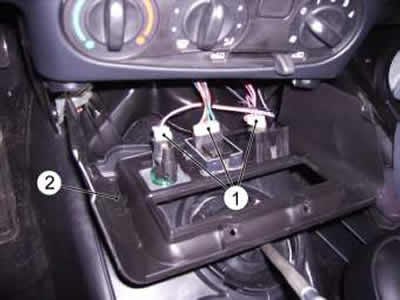

Рис. 8-90. Колодки жгута проводов: 1 – колодки жгута проводов; 2 – консоль.
Отверните винт 1 (рис. 8-91) переднего крепления облицовки тоннеля пола.

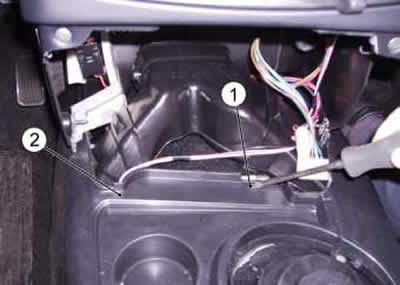

Рис. 8-91. Переднее крепление облицовки тоннеля пола: 1 - винт; 2 - облицовка тоннеля пола.
Отверните два винта 1 (рис. 8-92) крепления ящика для мелких вещей 2, снимите ящик.

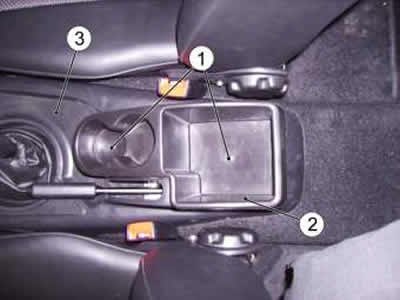

Рис. 8-92. Ящик для мелких вещей: 1 - винт; 2 - ящик для мелких вещей; 3 - облицовка тоннеля пола.
Передвиньте передние сиденья в крайнее переднее положение.
Отверните два винта 1 (рис. 8-93) бокового крепления задней части облицовки 2 тоннеля пола, снимите облицовку.

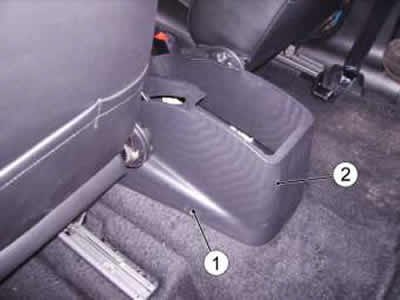

Рис. 8-93. Заднее крепление облицовки тоннеля пола: 1 - винт; 2 - облицовка тоннеля пола.
Установку облицовки тоннеля пола выполняйте в порядке обратном снятию.
