Снятие фартука
Отверните два винта 1 (рис. 8-81) крепления фартука грязезащитного 2.

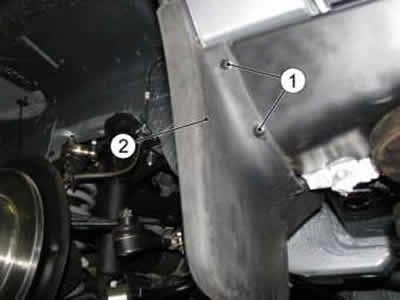

Рис. 8-81. Крепление фартука: 1 - винт; 2 - фартук грязезащитный.
Отверните две гайки 1 (рис. 8-82) и две гайки 4.
Снимите фартук грязезащитный 5 с пластинами 2 и 3.

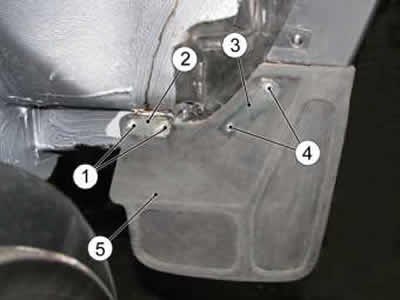

Рис. 8-82. Крепление фартука: 1 - гайка; 2 - пластина; 3 - пластина; 4 - винт; 5 - фартук грязезащитный.
Снятие щитка
Отверните болт 1 (рис. 8-83) крепления щитка 2.

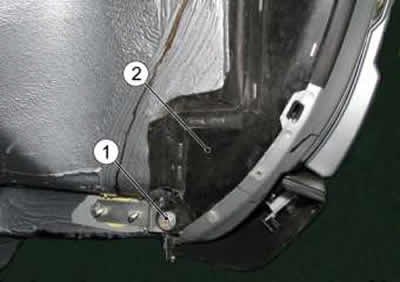

Рис. 8-83. Крепление щитка: 1 - болт; 2 - щиток.
Отверните болт 1 (рис. 8-84), снимите щиток 2.
Снятие кожуха
Отверните два винта 3, два винта 5 и болт 6, снимите кожух 4.

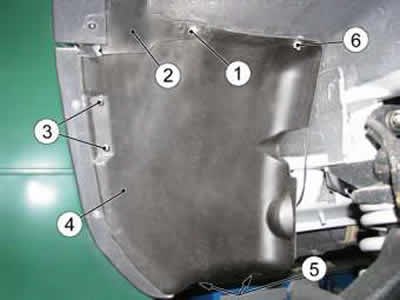

Рис. 8-84. Щиток и кожух защитный: 1 - болт; 2 - щиток; 3 - винт; 4 - кожух; 5 - винт; 6 - болт.
Установку кожуха, щитка и фартука выполняйте в порядке, обратном снятию.
