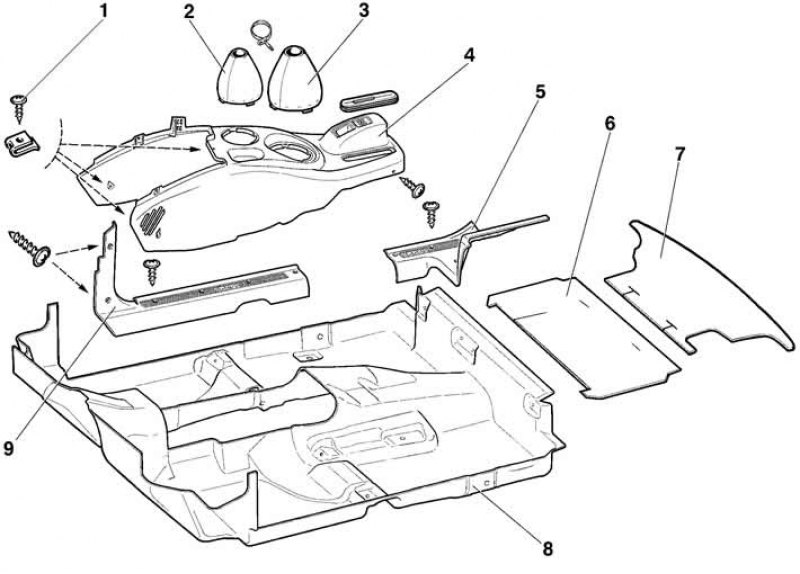

Рис. 8-78. Обивки пола кузова: 1 - винт; 2 - чехол рычага раздаточной коробки; 3 - чехол рычага коробки передач; 4 - облицовка туннеля пола; 5 - задняя облицовка порога пола; 6 - передний коврик багажника; 7 - задний коврик багажника; 8 - коврик пола; 9 - передняя облицовка порога пола.
Снимите чехлы 2 и 3 с рычага раздаточной коробки и рычага коробки передач.
Отверните самонарезающие винты 1 и снимите облицовку туннеля пола 4.
Отверните винты и снимите передние 9 и задние 5 облицовки порога пола.
При необходимости снимите коврик пола 8, передний 6 и задний 7 коврики багажника.
Снятие обивок кузова показано на рис. 8-79.
Рис. 8-79. Снятие обивок кузова: 1 - нижняя обивка центральной стойки; 2 - самонарезающий винт; 3 - вставка передней накладки; 4 - правая обивка стойки ветрового окна; 5 - передняя накладка обивки крыши; 6 - держатель обивки крыши; 7 - держатель; 8 - обивка крыши; 9 - пружинная гайка; 10 - держатель; 11 - задний держатель обивки крыши; 12 - облицовка динамика; 13 - шнур полки багажника; 14 - ось; 15 - полка багажника; 16 - кнопка; 17 - обивка арки и багажника; 18 - гайка; 19 - гайка пружинная; 20 - верхняя обивка центральной стойки.
Отверните самонарезающие винты 2 и снимите нижнюю 1 и верхнюю 20 обивки центральной стойки. Отожмите обивки 4 стойки ветрового стекла и снимите обивки.
Снимите полку 15 багажника. Снимите облицовки 12 багажника.
Отверните самонарезающие винты и снимите обивку боковины задка. Снимите обивки 17 арки и багажника.
Снимите вставку 3 передней накладки и переднюю накладку 5 обивки крыши.
Отверните винты крепления и снимите обивку крыши.
