Рис. 8-56. Схема омывателя ветрового стекла:
1 - скоба; 2 - ремень крепления бачка; 3 - бачок омывателя; 4 - крышка бачка; 5 - насос омывателя ветрового стекла; 6 - трубка; 7 - тройник; 8 - жиклер омывателя.
При установке жиклера вставьте его резко корпусом в отверстие капота.
Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса. Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
В комплектации автомобилей с омывателем стекла передних фар (см. рис. 8-57) в нишах бачка устанавливаются два насоса 9 и 10 омывателя ветрового стекла и омывателя стекла передних фар.

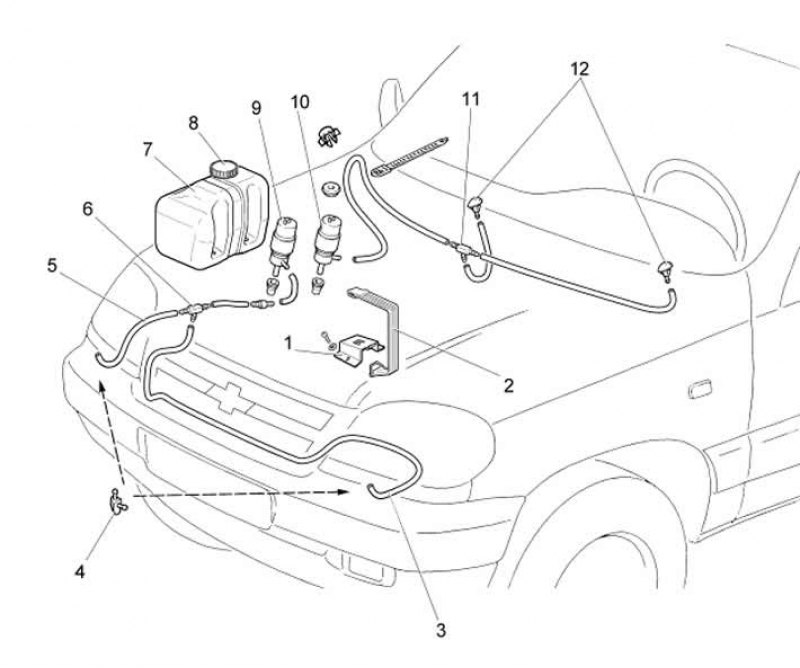

Рис. 8-57. Схема омывателей ветрового стекла и стекла фар: 1 - скоба; 2 - ремень крепления бачка; 3 - трубка омывателя левой фары; 4 - переходник; 5 - трубка омывателя правой фары; 6 - тройник; 7 - бачок; 8 - крышка бачка; 9 - насос омывателя фар; 10 - насос омывателя ветрового стекла; 11 - тройник; 12 - жиклер омывателя.
Для омывания стекла двери задка имеется отдельный бачок 6 (рис. 8-58), установленный в нише двери задка.
Для снятия бачка отверните крышку 4, снимите обивки 3 (см. рис. 8-20), 4, 12 и 10. Отсоедините подающую трубку 2 (см. рис. 8-58) от электронасоса 5. Отверните два самонарезающих винта 1 и снимите бачок в сборе с насосом.

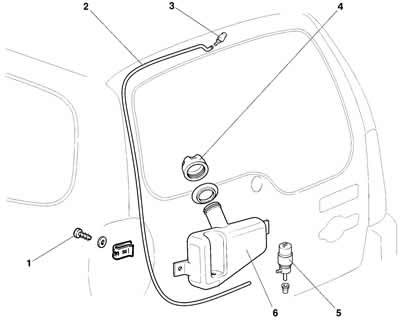

Рис. 8-58. Схема омывателей стекла двери задка: 1 - винт; 2 - шланг подвода жидкости к жиклерам; 3 - жиклер; 4 - пробка бачка омывателя стекла двери задка; 5 - электронасос; 6 - бачок омывателя стекла двери задка.
