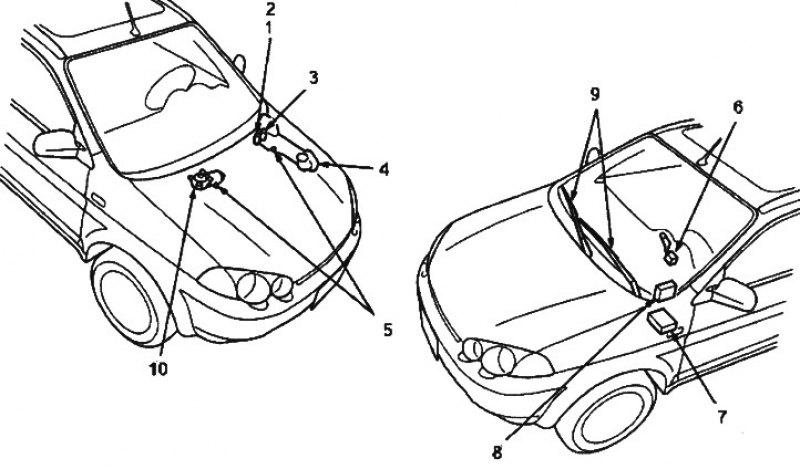

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
1. ДВИГАТЕЛЬ ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА
2. ТРУБКА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА ТРУБКА ОМЫВАТЕЛЯ ЗАДНЕГО СТЕКЛА
3. ДВИГАТЕЛЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
4. БАЧОК ОМЫВАТЕЛЯ
5. РАСПЫЛИТЕЛЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
6. ВЫКЛЮЧАТЕЛЬ ОМЫВАТЕЛЯ/ОЧИСТИТЕЛЯ ВЕТРОВОГО/ ЗАДНЕГО СТЕКЛА
7. ЦЕПЬ РЕЛЕ ПРЕРЫВИСТОГО РЕЖИМА РАБОТЫ ОЧИСТИТЕЛЯ
8. БЛОК УПРАВЛЕНИЯ ПРЕРЫВИСТЫМ РЕЖИМОМ РАБОТЫ ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА (МОДЕЛИ KG И КЕ)
9. РЫЧАГИ И РЫЧАЖНЫЙ МЕХАНИЗМ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
10. ДВИГАТЕЛЬ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

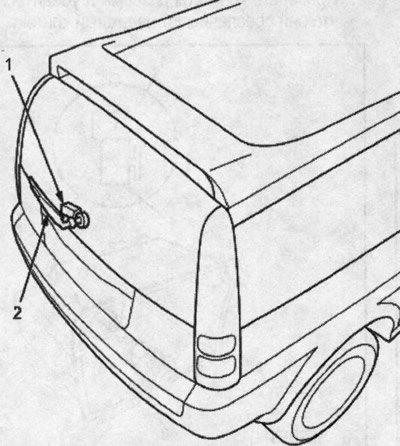

1. Двигатель очистителя заднего стекла
2. Рычаги и рычажный механизм очистителя заднего стекла
Тестирование выключателя омывателя/очистителя стекла
1. Снимите крышки с рулевой колонки.
2. Отсоедините 14-контактный разъем от выключателя омывателя / очистителя стекла, затем выкрутите два винта и снимите выключатель.
3. Проверьте наличие проводимости между контактами во всех положениях выключателя в соответствии с таблицей.
- Если проводимость есть, выключатель в порядке.
- Если проводимости нет, проверьте наличие проводимости между жгутами выключателя.
- Если жгут выключателя в порядке, замените выключатель омывателя/очистителя стекла.

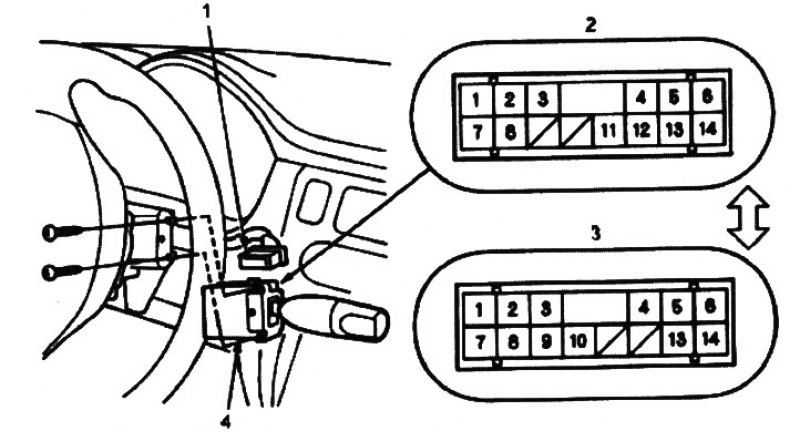

1. 14-КОНТАКТНЫЙ РАЗЪЕМ
2. Модели KG, KY, КЕ
3. Модели KN, КГ, KQ, KU
4. ВЫКЛЮЧАТЕЛЬ ОМЫВАТЕЛЯ/ОЧИСТИТЕЛЯ СТЕКЛА

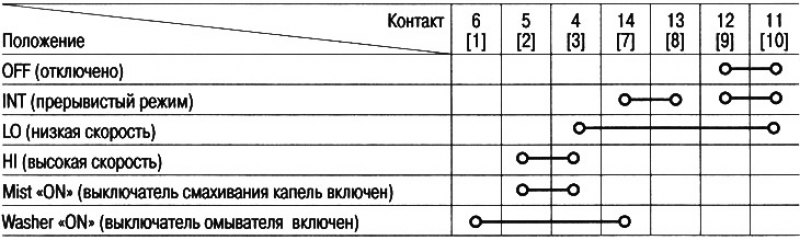

Выключатель омывателя/очистителя ветрового стекла:
[]: Модели KN, КТ, KQ, KU

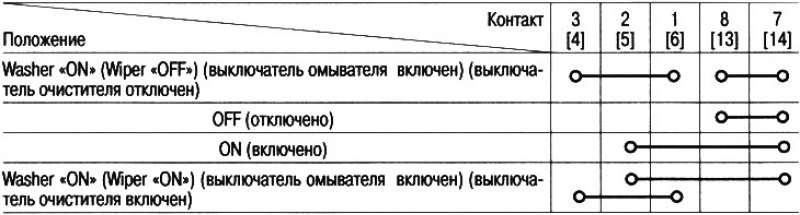

Выключатель омывателя/очистителя заднего стекла:
[]: Модели KN, КТ, KQ, KU
Тестирование на входе блока управления прерывистым режимом работы очистителя заднего стекла (модели KG и КЕ)
Статья опубликована первоначально здесь (autoinstruction.ru)
1. Снимите нижний карман со стороны водителя.

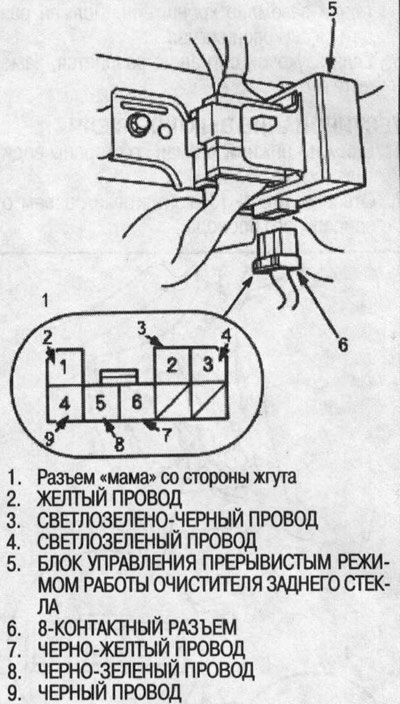

2. Отсоедините 8-контактный разъем от блока управления.
3. Проверьте разъем и гнездовые контакты и убедитесь, что они обеспечивают надежный контакт.
- Если контакты погнуты, ослабли или заржавели, устраните дефекты и проведите повторную проверку системы.

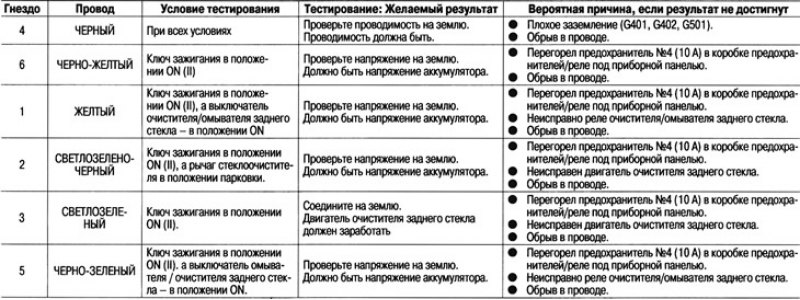

- Если контакты выглядят исправно, проведите следующие проверки на разъеме (таблица на след. стр. вверху).
- Если любая из проверок указывает на неисправность, отыщите и устраните причину, затем проведите повторную проверку системы.
- Если тестирование на входе блока показывает норму, блок управления должен быть неисправен, замените его.
Тестирование двигателя очистителя ветрового стекла
1. Откройте капот.

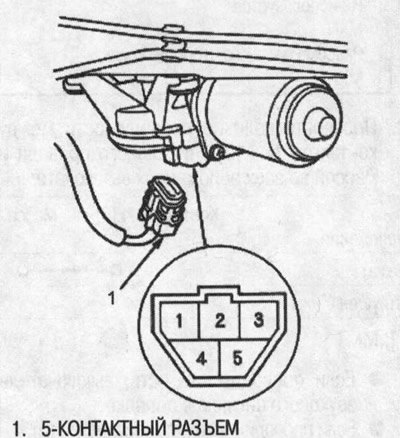

2. Отсоедините 5-контактный разъем от двигателя очистителя ветрового стекла.

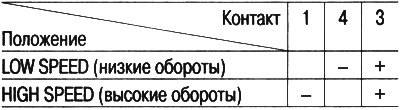

3. Проверьте работу двигателя, подав питание от аккумулятора и заземление в соответствии с таблицей.
Если двигатель не работает или вращается рывками, замените его.
4. Подсоедините аналоговый вольтметр между контактами №5 (+) и №3 (-) и включите двигатель в работу на низких или высоких оборотах.
Вольтметр должен попеременно показывать 0 V и 4 V или меньше.
Замена двигателя очистителя ветрового стекла

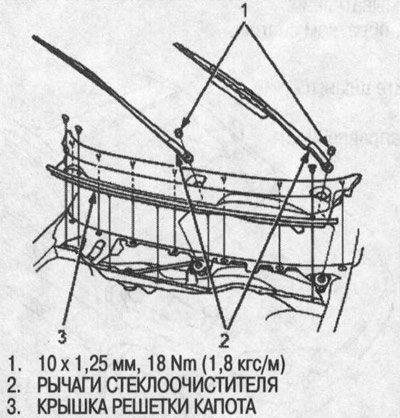

1. Откройте капот, открутите колпачковые гайки и снимите рычаги стеклоочистителя.
Примечание: Снимайте рычаги стеклоочистителя с осторожностью, не поцарапав капот.
2. Снимите уплотнитель капота и крышку решетки капота.

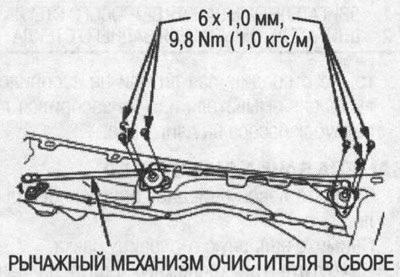

3. Открутите болты и снимите рычажный механизм очистителя в сборе.

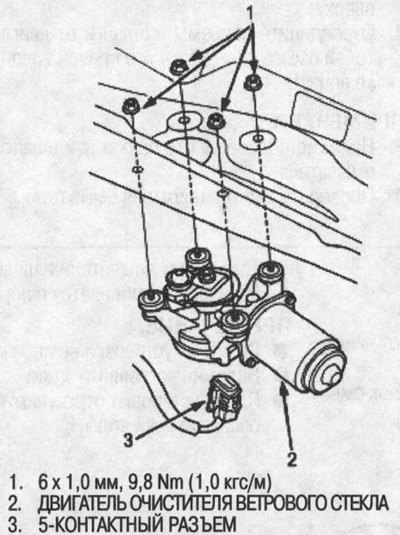

4. Открутите четыре крепежных гайки, затем отсоедините 5-контактный разъем от двигателя очистителя ветрового стекла.

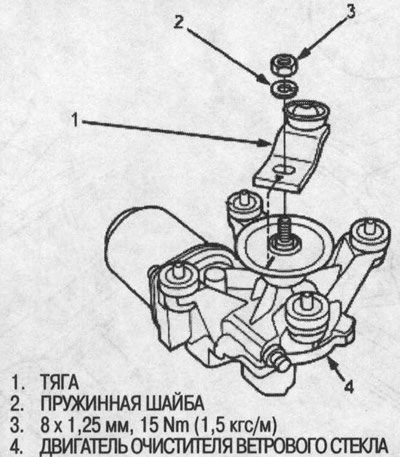

5. Снимите тягу с двигателя очистителя ветрового стекла.
Примечание: Отметьте исходную регулировку, нанеся риску на тяге и рычажный механизм очистителя ветрового стекла.
6. Установка выполняется в порядке, обратном снятию. Нанесите смазку на движущиеся части. При необходимости замените поврежденные зажимы. Проверьте работу двигателя очистителя.
Тестирование двигателя очистителя заднего стекла
1. Снимите декоративную панель с задней двери.

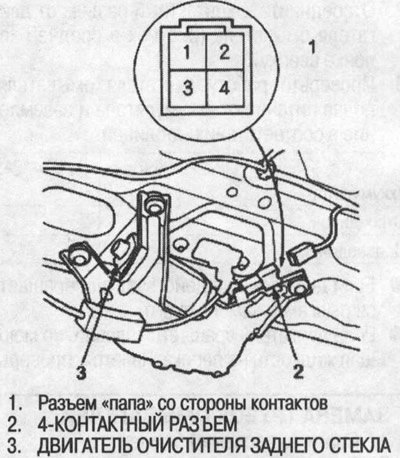

2. Отсоедините 4-контактный разъем от двигателя очистителя в сборе.
3. Проверьте работу двигателя, подав питание от аккумулятора на контакт №1 и заземление на контакт №3. Если двигатель не действует или вращается рывками, замените его.
4. Подсоедините 4-контактный разъем к двигателю очистителя.
5. Подсоедините аналоговый вольтметр между контактами №4 (+) и №2 (-).
6. Включите двигатель в работу, переключив выключатель стеклоочистителя в положение ON. Вольтметр должен попеременно показывать 0 V и 4 V или меньше.
Замена двигателя очистителя заднего стекла
1. Снимите декоративную панель с задней двери.

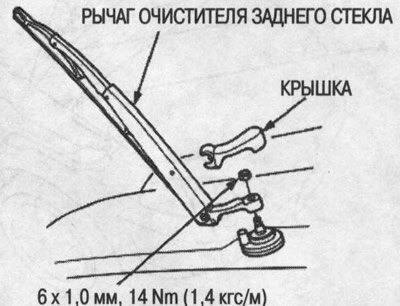

2. Снимите рычаг очистителя заднего стекла.
3. Отсоедините 4-контактный разъем от двигателя.

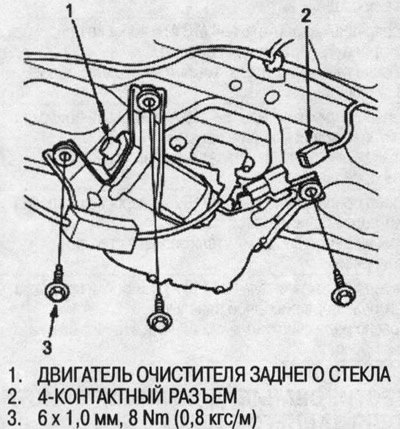

4. Выкрутите три крепежных болта из задней двери.
Тестирование двигателя омывателя ветр0в0г0/заднег0 стекла
1. Снимите левое переднее внутреннее крыло.

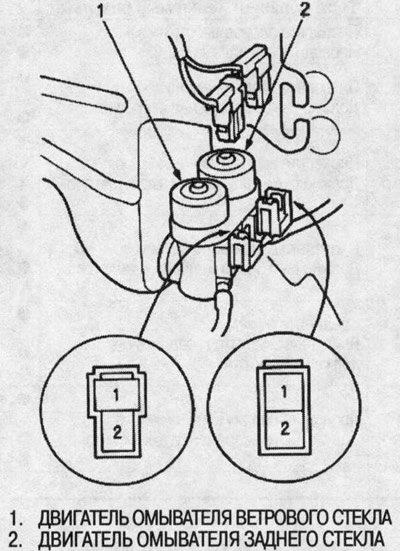

2. Отсоедините 2-контактный разъем от двигателя омывателя.
3. Проверьте работу двигателя омывателя, подав питание от аккумулятора и заземление в соответствии с таблицей.
- Если двигатель не действует или вращается рывками, замените его.
- Если двигатель вращается плавно, но моющая жидкость не перекачивается, проверьте, не отсоединился ли или не засорился ли шланг омывателя или не засорился ли патрубок насоса на двигателе.
