Зеркала с электроприводом — описание и проверка (Honda HR-V 1 «GH1»)

Оглавление: Проверка работоспособности ↓ Тестирование зеркал ↓ Тестирование выключателя зеркала с…↓ Тестирование привода зеркала ↓ Тестирование обогревателя ↓ Замена привода зеркала ↓

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.

1. Зеркало с электроприводом
2. Выключатель зеркала с электроприводом

Проверка работоспособности

1. Снимите дверную панель со стороны водителя.

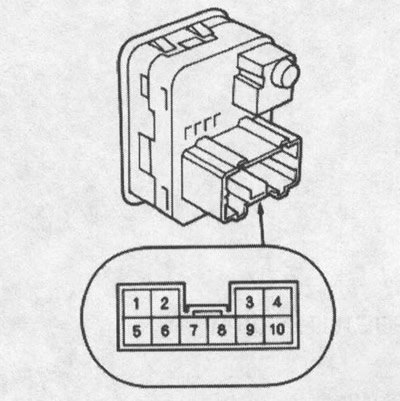

2. Отсоедините 10-контактный разъем от выключателя зеркала с электроприводом.

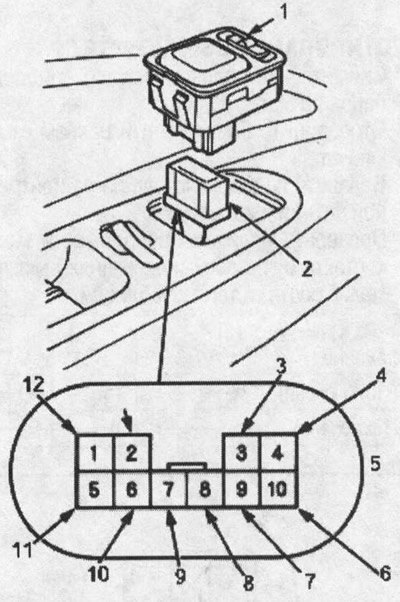

1. ВЫКЛЮЧАТЕЛЬ ЗЕРКАЛА С ЭЛЕКТРОПРИВОДОМ
2. 10-КОНТАКТНЫЙ РАЗЪЕМ
3. ЧЕРНО-ЖЕЛТЫЙ
4. КРАСНО-ЖЕЛТЫЙ ПРОВОД
5. Разъем «мама» со стороны жгута
6. ЧЕРНО-СИНИЙ [ЧЕРНО-ЖЕЛТЫЙ] ПРОВОД
7. ЧЕРНО-ЖЕЛТЫЙ [ЧЕРНО-СИНИЙ] ПРОВОД
8. СВЕТЛО-СИНИЙ [БЕЛО-ЗЕЛЕНЫЙ] ПРОВОД
9. БЕЛО-ЗЕЛЕНЫЙ [СВЕТЛО-СИНИЙ] ПРОВОД
10. ^*1 СИНЕ-ЖЕЛТЫЙ, ^*2 ОРАНЖЕВО-ЗЕЛЕНЫЙ ПРОВОД
11 .ЖЕЛТО-ЗЕЛЕНЫЙ ПРОВОД
12. ЧЕРНО-ЖЕЛТЫЙ ПРОВОД
13. ЧЕРНЫЙ ПРОВОД
[]: ПРАВЫЙ РУЛЬ
*1: С обогревателем
*2: С выдвижным зеркалом

Тестирование зеркал

Не действуют оба зеркала:

1. Проверьте напряжение между контактом №1 и массой, когда ключ зажигания находится в положении ON (II). Должно быть напряжение аккумулятора.

Если напряжения нет, проверьте:

Не перегорел ли предохранитель №11 (7,5 А) в коробке предохранителей/реле под приборной панелью.
Нет ли обрыва в ЧЕРНО-ЖЕЛТОМ проводе.

Если напряжение есть, переходите к п. 2.

2. Проверьте наличие проводимости между контактом № 2 и массой. Проводимость должна быть.

Если проводимости нет, проверьте:

Нет ли обрыва в ЧЕРНОМ проводе.
Плохое заземление (G401, G402).

Если проводимость есть, проверьте оба зеркала раздельно, как указано ниже.

Не действует левое зеркало:

Перемкните контакт №1 с контактом №7, контакт №4 (или №9) на массу при помощи перемычек. Левое зеркало должно наклониться вниз (или повернуться влево), когда ключ зажигания находится в положении ON (II).

Если зеркало не наклоняется вниз (или не поворачивается влево), проверьте, нет ли обрыва в проводе контакта №4 (или №9) между левым зеркалом и 10-контактным разъемом. Если провод в порядке, проверьте привод левого зеркала.
Если зеркало и не наклоняется вниз и не поворачивается влево, отремонтируйте провод контакта №7.
Если зеркало работает исправно, проверьте выключатель зеркала.

Не действует правое зеркало:

Перемкните контакт №1 с контактом №8, контакт №4 (или №10) на массу при помощи перемычек. Правое зеркало должно наклониться вниз (или повернуться влево), когда выключатель зажигания находится в положении ON (II).

Если зеркало не наклоняется вниз (или не поворачивается влево), проверьте, нет ли обрыва в проводе контакта №4 (или №10) между левым зеркалом и 10-контактным разъемом. Если провод в порядке, проверьте привод левого зеркала.
Если зеркало и не наклоняется вниз и не поворачивается влево, отремонтируйте провод контакта №8.
Если зеркало работает исправно, проверьте выключатель зеркала.

Тестирование обогревателя:

Перемкните контакт №3 с контактом №6 при помощи перемычки и проверьте напряжение между контактом №3 и массой. Должно быть напряжение аккумулятора и оба зеркала должны прогреться, когда выключатель зажигания находится в положении ON (II).

Если напряжения нет или не прогревается ни одно из зеркал, проверьте:

Нет ли обрыва в ЧЕРНО-ЖЕЛТОМ и СИНЕ-ЖЕЛТОМ проводах.
Не перегорел ли предохранитель №11 (7,5 А) в коробке предохранителей/реле под приборной панелью.
Плохое заземление (G401, G402).

Если не прогревается только одно зеркало, проверьте его обогреватель.
Если не прогреваются оба зеркала, проверьте выключатель обогревателя.

Не действует выдвижное зеркало

Перемкните контакт №1 (ЧЕРНО-ЖЕЛТЫЙ) 10-контактного разъема и контакт №6 (ЖЕЛТО-ЗЕЛЕНЫЙ) на массу при помощи перемычки. Зеркала должны выдвинуться, когда ключ зажигания находится в положении ON (II). _ Перемкните контакт №1 (ЧЕРНО-ЖЕЛТЫЙ) 10-контактного разъема с контактом №5 (ЖЕЛТО-ЗЕЛЕНЫЙ), контакт №6 (ЗЕЛЕНО-ОРАНЖЕВЫЙ) на массу при помощи перемычки. Зеркала должны задвинуться, когда ключ зажигания находится в положении ON (II).

Если одно из зеркал не задвигается или не выдвигается, проверьте привод выдвижного зеркала.
Если зеркала работают исправно, замените выключатель.

Тестирование выключателя зеркала с электроприводом

3. Проверьте наличие проводимости между контактами во всех положениях выключателя в соответствии с таблицей.

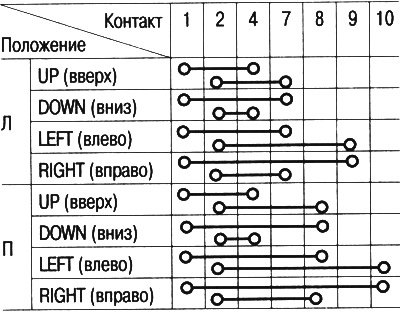

Выключатель зеркала с электроприводом

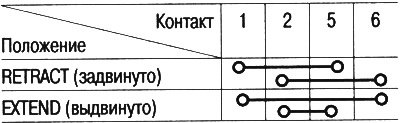

Выключатель выдвижного зеркала

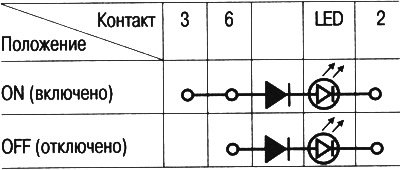

Выключатель обогревателя

Тестирование привода зеркала

1. Снимите дверную панель.

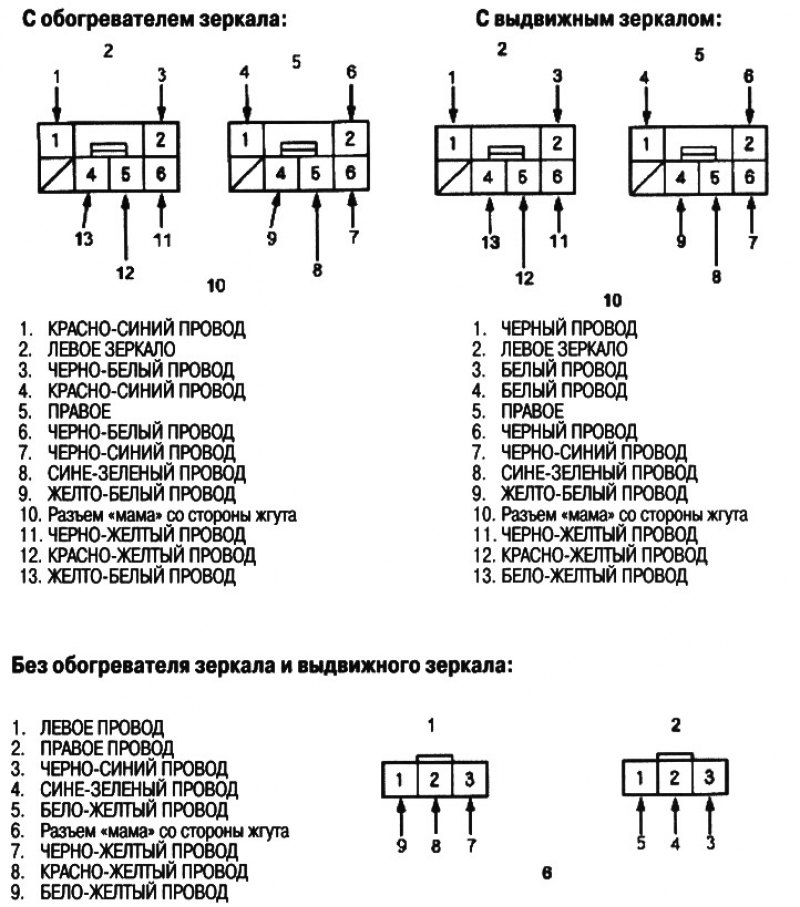

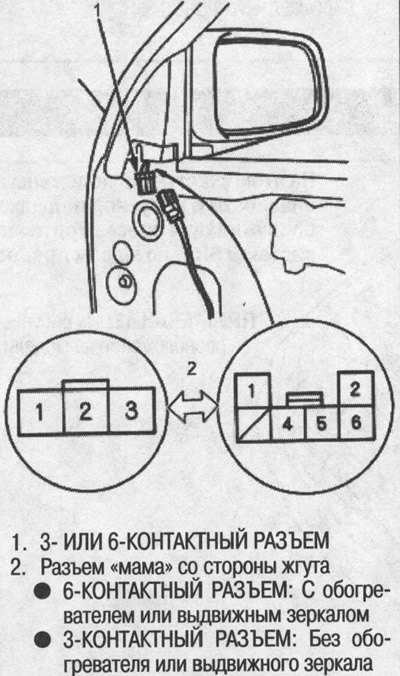

2. Отсоедините 3- или 6-контактный разъем от зеркала с электроприводом.

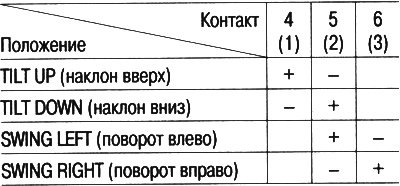

3. Проверьте работу привода, подав питание и заземление в соответствии с таблицей.

(): Без обогревателя или выдвижного зеркала

Тестирование обогревателя

4. Проверьте наличие проводимости между контактами №1 и №2 6-контактного разъема. Проводимость должна быть.

5. Если зеркало работает со сбоями, замените привод зеркала.

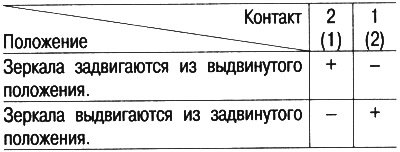

Привод выдвижного зеркала:

(): С правой стороны

Замена привода зеркала

1. Снимите зеркало с электроприводом с двери (см. гл. «Кузов») и отсоедините 6-или 3-контактный разъем.

2. Перекусите жгут проводки кусачками.

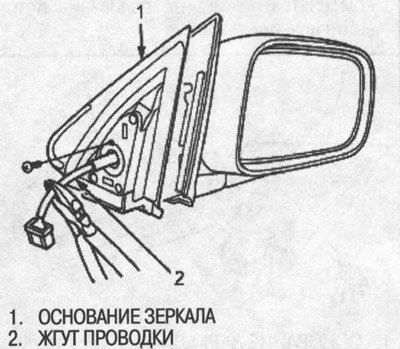

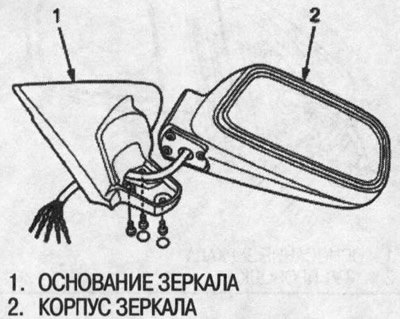

3. Снимите основание зеркала.

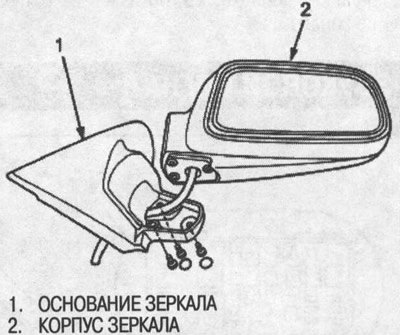

4. Выкрутите крепежные болты и отделите основание от корпуса зеркала.

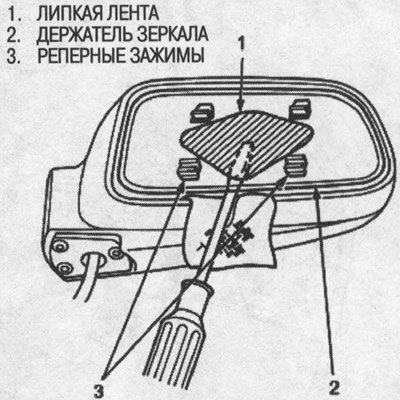

5. Вставьте плоское жало отвертки в две прорези. Зеркало крепится к приводу двухсторонней липкой лентой. Слегка поверните отвертку и высвободите зеркало. (Для предохранения лакокрасочного покрытия проложите салфетку между отверткой и корпусом зеркала).
