Звуковой сигнал — описание и проверка (Honda HR-V 1 «GH1»)

0

На этом участке расположены компоненты дополнительной системы безопасности с надувной подушкой (SRS). Перед проведением ремонта или обслуживания просмотрите информацию по расположению компонентов системы SRS, по мерам предосторожности и процедурам.

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

Тестирование звукового сигнала

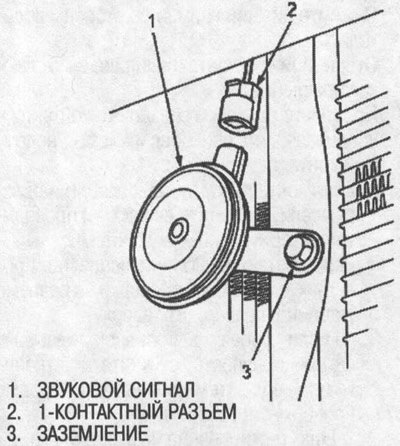

1. Отсоедините 1-контактный разъем от звукового сигнала.



(Статья перепечатана отсюда www.AutoInstruction.ru)

2. Проведите тестирование звукового сигнала, подав питание от аккумулятора на контакт и заземлив кронштейн. Должен раздаться звуковой сигнал.



3. Если звуковой сигнал не раздается, замените его.

Тестирование выключателя

1. Снимите нижний карман со стороны водителя (см. гл. «Кузов»).

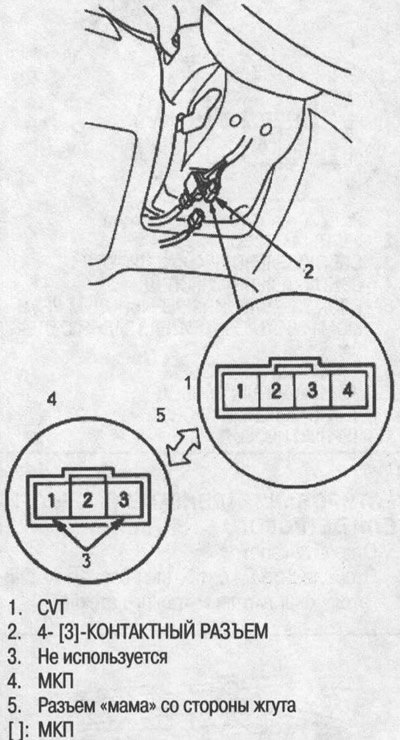

2. Отсоедините 4- [3]-контактный разъем от спирального провода.

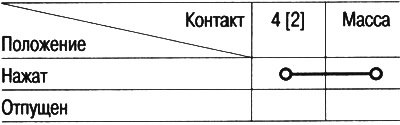

3. Проверьте наличие проводимости между контактом №4 [2] спирального провода и массой во всех положениях выключателя.



[]: МКП

• Если проводимость есть, выключатель звукового сигнала в порядке.
• Если проводимости нет, переходите к п. 4.

4. Снимите надувную подушку безопасности в сборе.

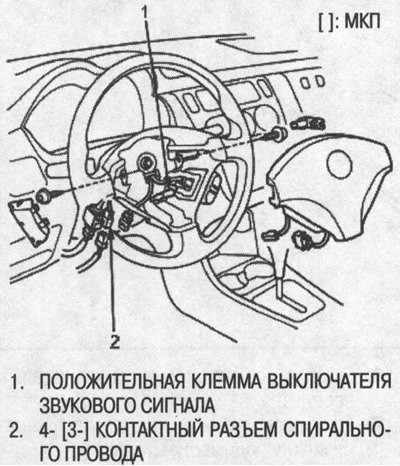

5. Проверьте наличие проводимости между контактом №4 [2] спирального провода и положительной клеммой выключателя звукового сигнала.

• Если проводимость есть, замените выключатель звукового сигнала (надувную подушку безопасности в сборе.
• Если проводимости нет, замените спиральный провод и проверьте исправность работы.
