Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
Тестирование выключателя
1. Снимите центральную секцию приборной панели (см. гл. «Кузов»).

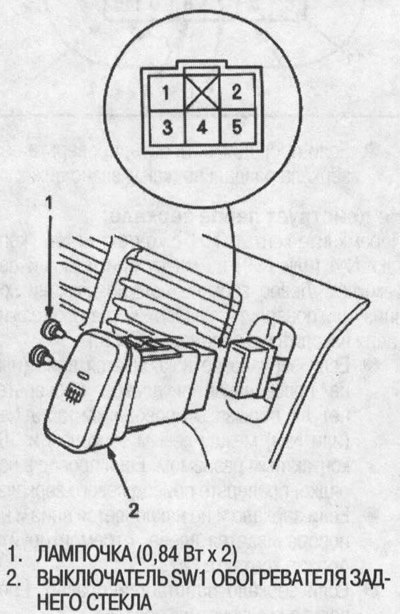

2. Отсоедините 5-контактный разъем от выключателя.
3. Надавите на выключатель из-за центральной секции и выньте его.

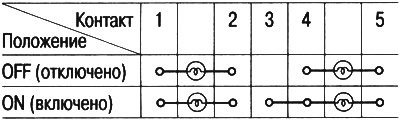

4. Проверьте наличие проводимости между контактами во всех положениях выключателя в соответствии с таблицей.
Проверка работоспособности
Примечание: Не поцарапайте и не повредите провода обогревателя пробниками тестера.

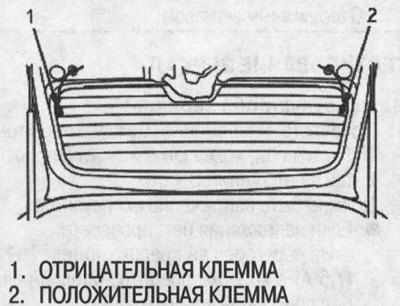

1. Проверьте напряжение между положительной клеммой и массой, когда ключ зажигания и выключатель обогревателя находятся в положении ON. Должно быть напряжение аккумулятора.
- Если напряжения нет, проверьте:
- Исправен ли выключатель обогревателя.
- Нет ли обрыва в ЧЕРНО-СИНЕМ проводе.
- Плохое заземление (G401, G402, G501).
- Если напряжение есть, переходите к п. 2.
2. Проверьте наличие проводимости между отрицательной клеммой и массой. Если проводимости нет, проверьте, нет ли обрыва в проводе заземления обогревателя.
3. Коснитесь положительным пробником вольтметра средней точки каждого провода обогревателя, а отрицательным пробником отрицательной клеммы. Должно быть около 6 V, когда ключ зажигания и выключатель обогревателя находятся в положении ON.
- Если напряжение соответствует норме, провод обогревателя в порядке.
- Если напряжение не соответствует норме, выполните ремонт провода обогревателя.
- Если напряжение больше 6 V, произошел обрыв в отрицательной половине провода.
- Если напряжение меньше 6 V, произошел обрыв в положительной половине провода.
Смотрите источник на портале [Autoinstruction.ru]

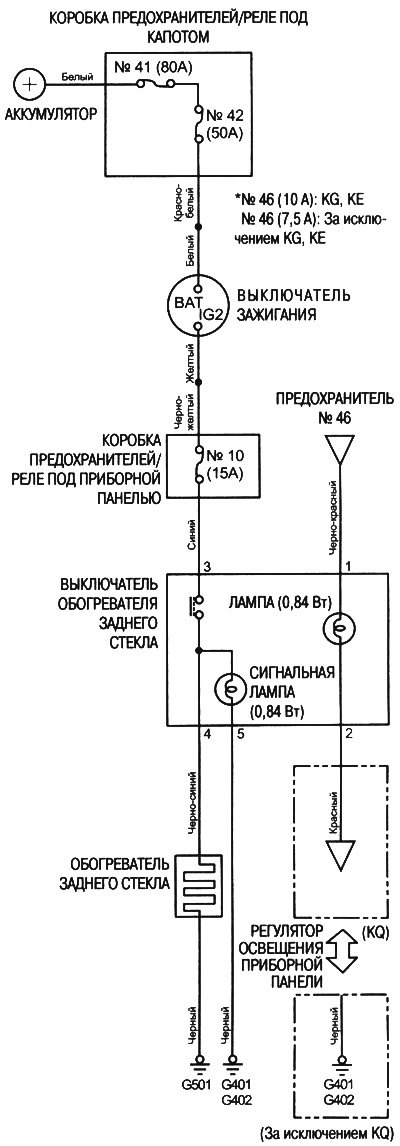

Электросхема
Ремонт провода обогревателя
Примечание: Чтобы ремонт был эффективен, длина оборванного участка не должна превышать 2,5 см.
1. Слегка зачистите поверхность вокруг оборванного участка мелкой стальной сеткой, затем очистите спиртом.

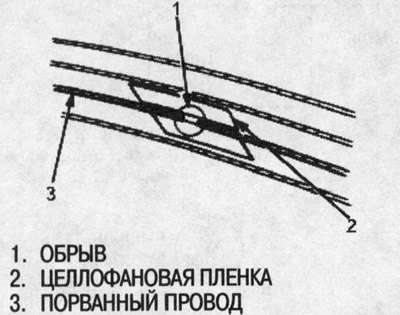

2. Осторожно наклейте целлофановую пленку сверху и снизу порванного участка провода обогревателя.

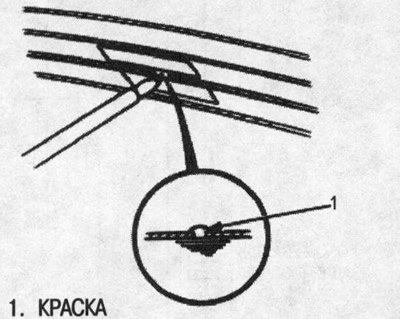

3. При помощи небольшой кисточки нанесите толстый слой электропроводящей серебряной краски так, чтобы он выступал приблизительно на 0,3 мм с обеих сторон обрыва. Дайте высохнуть в течение 25 минут. Перед нанесением тщательно перемешайте краску.
4. Проверьте наличие проводимости в отремонтированном проводе.
5. Аналогичным образом нанесите второй слой краски. Перед снятием пленки дайте высохнуть в течение трех часов.
