Снятие
Отверните два винта 1 (рис. 8-114) крепления фартука 2, освободите обтекатель 3 от соединения с фартуком.

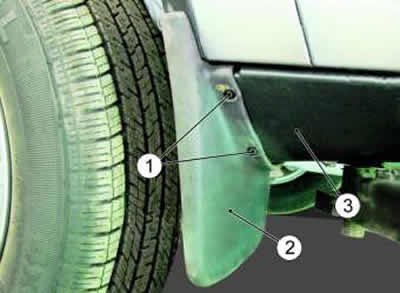

Рис. 8-114. Боковое крепление обтекателя порога: 1 - винт; 2 - фартук грязезащитный; 3 - обтекатель порога.
Отверните пять гаек 1 (рис. 8-115) нижнего крепления обтекателя порога.

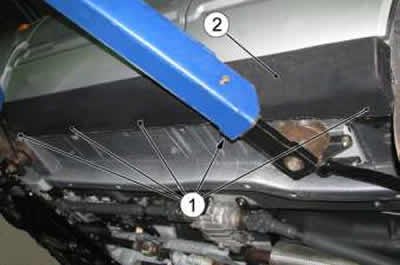

Рис. 8-115. Нижнее крепление обтекателя порога: 1 - гайка; 2 - обтекатель порога.
Снимите обтекатель 1 (рис. 8-116), преодолевая сопротивление держателей 2.

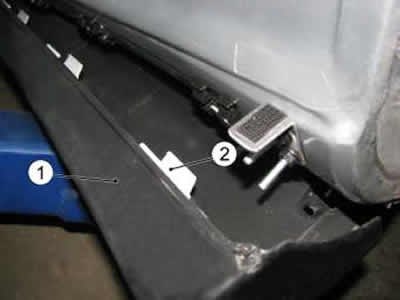

Рис. 8-116. Крепление обтекателя порога: 1 - обтекатель порога; 2 - держатель обтекателя порога.
Снимите пять втулок 1 (рис. 8-117).
Снимите держатели 4.
Отверните по две гайки 2, снимите три кронштейна 3.

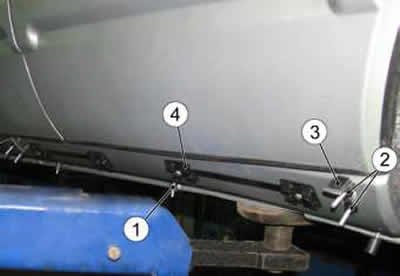

Рис. 8-117. Кронштейны и держатели обтекателя порога: 1 - втулка дистанционная; 2 - гайка; 3 - кронштейн; 4 - держатель.
Установку обтекателя порога выполняйте в порядке обратном снятию.
