Рис. 8-122. Передняя облицовка порога: 1 - винт; 2 - передняя облицовка порога.
Откиньте подушку заднего сиденья, отверните шесть винтов 1 (рис. 8-123) крепления задней облицовки порога, снимите облицовку 2.

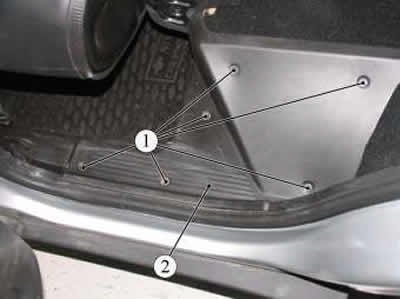

Рис. 8-123. Задняя облицовка порога: 1 - винт; 2 - задняя облицовка порога.
Снимите облицовки и колпачки с головок болтов крепления ремня безопасности.
Отверните болт 1 (рис. 8-124), крепления скобы 2 ремня безопасности 3 на центральной стойке.

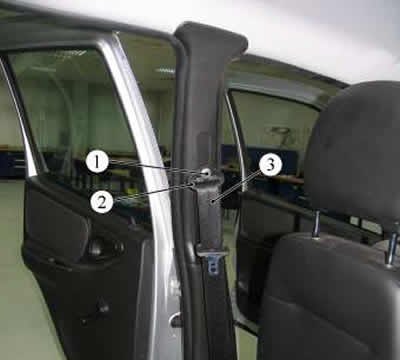

Рис. 8-124. Крепление скобы ремня безопасности на центральной стойке: 1 - болт; 2 - скоба 3 - ремень безопасности передний.
Отверните болт 1 (рис. 8-125) крепления ветви ремня на пороге пола.

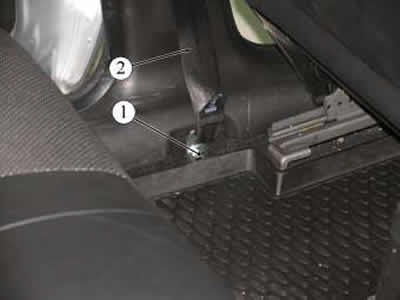

Рис. 8-125. Крепление ремня безопасности к порогу пола: 1 - болт; 2 - ремень безопасности передний.
Потяните вверх и снимите нижнюю облицовку центральной стойки.
Отверните два винта 1 (рис. 8-126) крепления направляющей ремня безопасности и снимите направляющую 2.

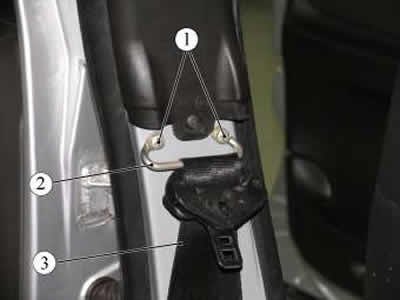

Рис. 8-126. Крепление направляющей ремня безопасности: 1 - винт; 2 - направляющая ремня безопасности; 3 - ремень безопасности.
Отверните болт 1 (рис. 8-127) крепления катушки 2.

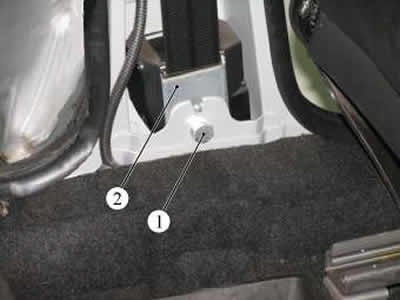

Рис. 8-127. Крепление катушки ремня безопасности: 1 - болт; 2 - катушка инерционная.
Снимите передний ремень безопасности с катушкой в сборе.
Отверните болт 1 (рис. 8-128) крепления замка переднего ремня безопасности к переднему сиденью 2 и снимите замок 3.
[Перейдите к источнику по ссылке: Autoinstruction.ru]

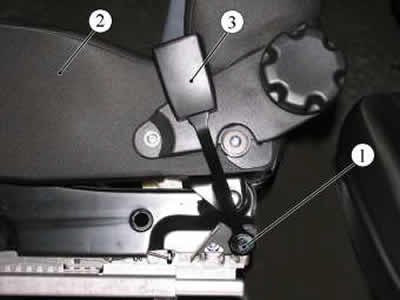

Рис. 8-128. Крепление замка переднего ремня безопасности: 1 - болт; 2 - сиденье переднее; 3 - замок.
