Рис. 8-129. Задние ремни безопасности: 1 - ремень безопасности правый; 2 - ремень безопасности левый; 3, 6 - замки боковых ремней безопасности левого/правого; 4 - замок среднего ремня безопасности; 5 - ремень безопасности средний.
Снимите облицовки и колпачки с головок болтов крепления ремней безопасности. Отверните болт 1 (рис. 8-130) крепления скобы 2 бокового ремня на задней стойке.
Рис. 8-130. Крепление бокового ремня на задней стойке: 1 - болт; 2 - скоба.
Отверните болт 1 (рис. 8-131) крепления ветви ремня на арке 3 заднего колеса.

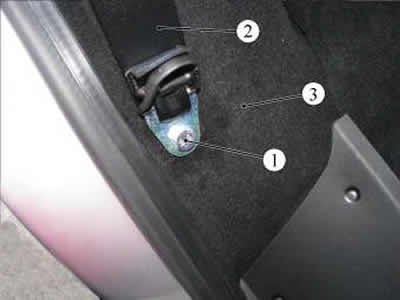

Рис. 8-131. Крепление бокового ремня на арке заднего колеса: 1 - болт; 2 - ремень боковой; 3 - арка заднего колеса.
Снимите полку багажника, откиньте спинку заднего сиденья, отогните обивку багажника. Отверните болт 1 (рис. 8-132) крепления катушки бокового ремня безопасности, снимите правый или левый ремень безопасности с катушкой 2 в сборе.

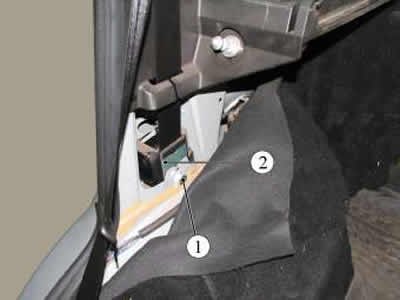

Рис. 8-132. Крепление катушки бокового ремня: 1 - болт; 2 - катушка инерционная бокового ремня.
Отверните болты 1, 2, 4 (рис. 8-133) крепления замков боковых и среднего ремней безопасности, снимите замки.
Материал заимствован у портала (autoinstruction)

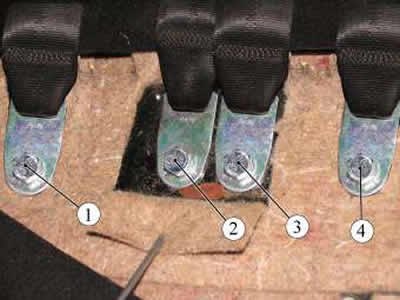

Рис. 8-133. Крепление замков ремней безопасности: 1 - болт крепления замка бокового ремня левого; 2 - болт крепления замка среднего ремня; 3 - болт крепления ремня среднего; 4 - болт крепления замка бокового ремня правого.
Отверните болт 3 крепления ветви среднего ремня безопасности и снимите ремень.
Установка ремней безопасности
Установку ремней безопасности производите в порядке обратном снятию.
Передние и задние боковые ремни после открывания замков должны возвращаться из Рабочего положения в исходное свободно без заеданий.
Перед установкой ремней безопасности снимите транспортировочные шайбы. Момент затяжки болтов крепления ремней безопасности 18...31 Нм (1,8...3,1 кгс·м).
Ремни безопасности, имеющие механические повреждения тканей, подлежат замене.
