- 1. Выходной вал с ведущим зубчатым венцом главной передачи.
- 2. Роликовый подшипник выходного вала.
- 3. Составная шайба.
- 4. Стопорное кольцо.
- 5. Ведомая шестерня 4-й передачи.
- 6. Игольчатый подшипник.
- 7. Блокировочное кольцо синхронизатора 4-й передачи.
- 8. Муфта включения 3-й и 4-й передач.
- 9. Ступица муфты включения 3-й и 4-й передачи.
- 10. Пружинная распорка сухарей.
- 11. Шайба.
- 12. Стопорное кольцо.
- 13. Блокировочное кольцо синхронизатора 3-й передачи.
- 14. Ведомая шестерня 3-й передачи.
- 15. Игольчатый подшипник.
- 16. Составная шайба.
- 17. Стопорное кольцо.
- 18. Игольчатый подшипник.
- 19. Ведомая шестерня 2-й передачи.
- 20. Внутреннее блокировочное кольцо, синхронизатора 2-й передачи.
- 21. Промежуточное блокировочное кольцо, синхронизатора 2-й передачи.
- 22. Наружное блокировочное кольцо, синхронизатора 2-й передачи.
- 23. Пружинная распорка сухарей.
- 24. Ступица муфты включения 1-й и 2-й передач.
- 25. Муфта включения 1-й и 2-й передач с наружным ведомым зубчатым венцом задней передачи.
- 26. Шайба.
- 27. Стопорное кольцо.
- 28. Наружное блокировочное кольцо синхронизатора 1-й передачи.
- 29. Промежуточное блокировочное кольцо синхронизатора 1-й передачи.
- 30. Внутреннее блокировочное кольцо синхронизатора 1-й передачи.
- 31. Игольчатый подшипник.
- 32. Ведомая шестерня 1-й передачи.
- 33. Игольчатый упорный подшипник.
- 34. Упорный диск.
- 35. Стопорное кольцо.
- 36. Подшипник выходного вала.
- 37. Составная шайба.
- 38. Стопорное кольцо.
- 39. Ведомая шестерня 5-й передачи.
- 40. Игольчатый подшипник.
- 41. Блокировочное кольцо синхронизатора 5-й передачи.
- 42. Муфта включения 5-й передачи.
- 43. Пружинная распорка сухарей.
- 44. Ступица муфты включения 5-й передачи.
- 45. Сухари-фиксаторы муфты.
- 46. Стопорное кольцо.

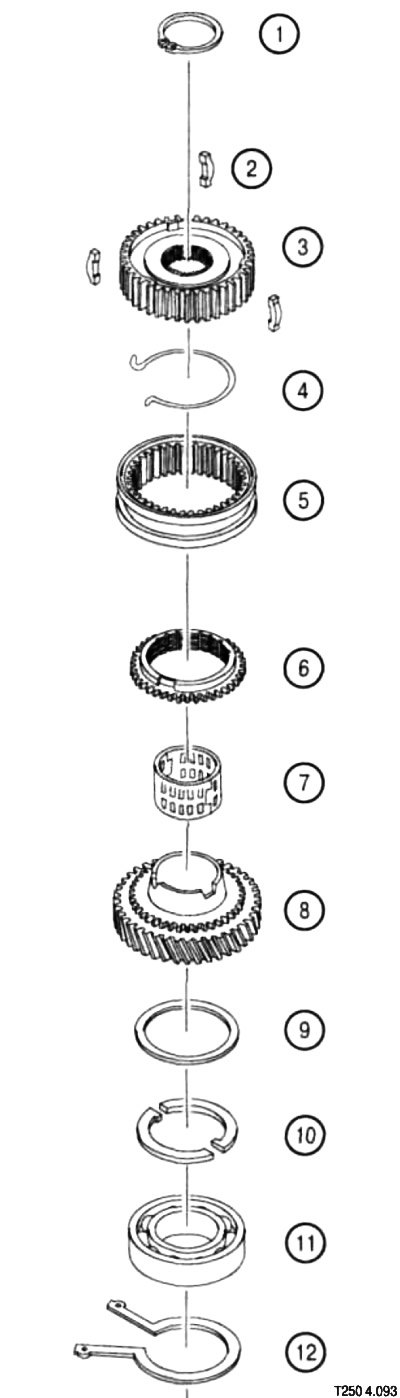

Элементы 5-й передачи
- 1. Стопорное кольцо.
- 2. Сухари-фиксаторы муфты.
- 3. Ступица муфты включения 5-й передачи.
- 4. Пружинное кольцо.
- 5. Муфта включения передачи.
- 6. Блокировочное кольцо синхронизатора.
- 7. Игольчатый подшипник.
- 8. Ведомая шестерня 5-й передачи.
- 9. Стопорное кольцо.
- 10. Составная шайба.
- 11. Подшипник вторичного вала.
- 12. Стопорное кольцо.
