Внимание!
- Перед снятием подушки безопасности необходимо отключить питание бортовой сети автомобиля, после чего подождать не менее 1 минуты.
- Следует соблюдать особую осторожность во время снятия подушки безопасности водителя.
- Разборка и сборка подушки безопасности может нарушить работоспособность системы, что может привести к серьезным травмам или смерти.
- Неправильное соединение проводки подушки безопасности может привести в действие подушку безопасности. Если неисправность найдена в соединительных элементах, замените жгут проводов.
- Не используйте омметр для проверки подушки безопасности - это может привести ее в действие. Для этого нужно использовать систему бортовой диагностики в условиях СТО.
- При переноске подушки безопасности держите ее так, чтобы рабочая сторона не была направлена на вас.
- Не кладите подушку рабочей стороной вниз, так как при случайном срабатывании корпус подушки может быть отброшен разворачивающейся в произвольном направлении подушкой и нанести травмы.
Снятие
1. Отсоедините провод отрицательной клеммы аккумуляторной батареи.
2. Снимите модуль подушки безопасности водителя.
3. Снимите рулевое колесо.
4. Снимите верхнюю и нижнюю закрывающие панели рулевой колонки.
5. Снимите коленный буфер водителя.
6. Отсоедините разъемы подушки безопасности водителя и звукового сигнала от нижней части рулевой колонки.

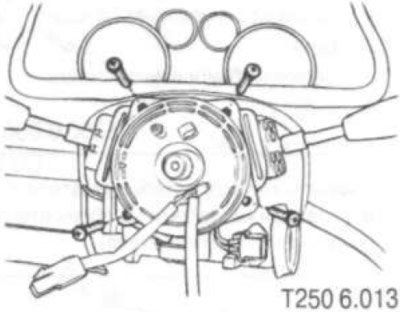

7. Вывинтите винты и выбросьте их.
8. Снимите часовую пружину с рулевого вала.
Установка
1. Установите передние колеса в положение прямолинейного движения.
[Источник статьи размещён на портале: AutoInstruction.ru]
2. Закрепите ВКС винтами.
3. Поверните лепесток ВКС по часовой стрелке до упора (не прикладывая усилий).
4. Затем поверните лепесток ВКС против часовой стрелки приблизительно на три оборота до нейтрального положения.

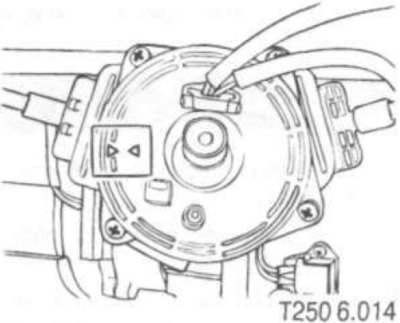

5. Совместите метки на корпусе ВКС
6. Подключите разъемы к нижней части рулевой колонки.
7. Установите коленный буфер водителя.
8. Установите верхнюю и нижнюю облицовочные панели рулевой колонки.
9. Установите рулевое колесо.
10. Установите модуль подушки безопасности водителя.
11. Присоедините провод к отрицательному выводу аккумуляторной батареи.
