Снятие подушки безопасности водителя и вращающегося контактного сочленения производится в следующем порядке (см. рис. М2 7.073).
1. Крышка (см. ниже).
- Штекер звукового сигнала.
- Штекер модуля подушки безопасности водителя (см. ниже).
2. Модуль подушки безопасности водителя (см. ниже).
3. Рулевое колесо (см. ниже).
- Кожух рулевой колонки.
4. Вращающееся контактное сочленение (см. ниже).
Установка производится в обратном порядке с произведением проверок (см. ниже) перед установкой и после нее (после присоединения АКБ).
Особенности снятия
Снятие крышки производится при помощи съемника обивки.
Для того чтобы отсоединить штекер пружины, нажмите и удерживайте блокировочную кнопку.

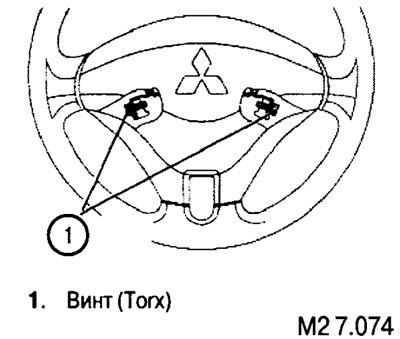

Для того чтобы снять модуль подушки безопасности водителя, вывинтите крепежные (звездообразные) винты из руля.
Для того чтобы снять рулевое колесо, поверните его так, чтобы колеса были расположены прямо, и извлеките его при помощи специального устройства.
Особенности установки
Перед установкой подушек безопасности рекомендуется произвести проверку при помощи диагностического устройства.
Установка вращающегося контактного сочленения производится образом.

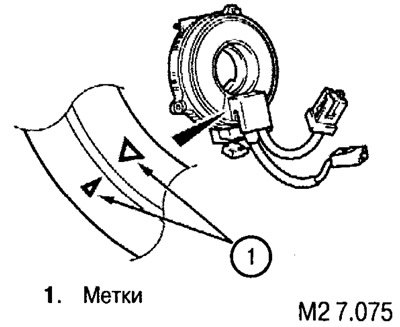

1. Совместите отметки. Это следует сделать как можно точнее в целях безопасности водителя при последующей эксплуатации автомобиля. Поверните пружину по часовой стрелке до конца. Затем поверните ее против часовой стрелки приблизительно на 3,75 оборота до совпадения меток.
2. Поверните рулевое колесо так, чтобы колеса были как можно прямее, затем установите пружину на переключатель колонки.
Перед установкой рулевого колеса и модуля подушки безопасности водителя поверните колеса точно по направлению вперед. После закрепления рулевого колеса поверните его в обе стороны и убедитесь, что оно вращается нормально.
После установки и подсоединения АКБ произведите простую проверку.
Включите зажигание и наблюдайте за индикатором SRS: если он загорится приблизительно на 7 сек и погаснет, значит, система в порядке; в противном случае в системе есть проблемы.
