Внимание: Первый цилиндр расположен ближе всех к радиатору. Следующая процедура предполагает, что распределитель (если имеется) установлен в соответствующее положение. Если вы пытаетесь найти ВМТ, чтобы правильно ориентировать распределитель, положение поршня должно быть определено по компрессии в первом цилиндре и последующему совмещению меток момента зажигания или установке на маховик специального инструмента.
Верхняя мертвая точка (ВМТ) — самая верхняя точка хода поршня в цилиндре. Каждый поршень достигает ВМТ на такте сжатия и на такте выпуска.
Установка поршня в ВМТ — существенная часть многих процедур, например, снятия цепи и распределителя.
Перед началом этой процедуры убедитесь, что рычаг переключения передач стоит в нейтральном положении, затяните ручной тормоз или заблокируйте задние колеса. Отключите системузажигания, отсоединив провод катушки зажигания от центральной клеммы крышки распределителя и заземлив его на блок двигателя перемычкой. Снимите свечи зажигания.
Чтобы установить любой из поршней в ВМТ, поверните коленвал, используя один из описанных ниже методов. Если смотреть от передней части двигателя, коленвал вращается по часовой стрелке.
Попросите помощника поворачивать ключ зажигания в положение запуска на короткое время и дайте ему сигнал, когда коленвал приблизится к нужному положению. Затем установите ключ и подкорректируйте положение коленвала.
Метод 1
Проворачивание ведется с помощью накидного ключа, установленного на болт переднего конца коленвала.
Метод 2
Проворачивание коленвала ведется с помощью накидного ключа, установленного на центральную гайку шкива генератора (через клиноременную передачу). Найдите на крышке распределителя клемму провода свечи зажигания первого цилиндра. Если клемма не отмечена, проследите провод от свечи к крышке распределителя (первый цилиндр расположен ближе всех к радиатору).
Пометьте клемму фломастером или мелом на корпусе распределителя или крышке привода.
Снимите крышку распределителя.
Проверните коленвал так, чтобы совместились установочные метки (расположены у передней части двигателя).
На некоторых двигателях нет подобных установочных меток, вместо этого имеется установочное отверстие или метка в маховике, которое должно совместиться с отверстием или указателем в заднем фланце блока цилиндров. На этом двигателе проверните коленвал так, чтобы бегунок распределителя приблизился к клемме свечи первого цилиндра, затем поверните коленвал еще немного, чтобы установочные отверстия или метки совместились, и в них можно было вставить подходящее сверло (если есть возможность).
Варианты установочных меток маховика (1) и заднегофланца (2) блока цилиндров

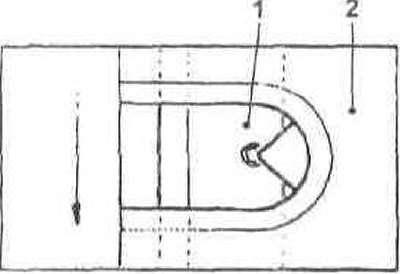

Вариант 1 (ранние модели автомобилей)

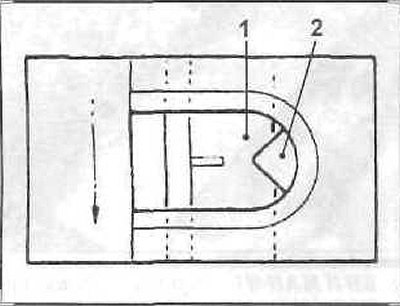

Вариант 2 (более поздние модели автомобилей)
Бегунок распределителя (если есть) теперь должен указывать точно на метку, которую вы сделали на корпусе распределителя или крышке привода.
Если бегунок отстоит от метки на 180°, поршень первого цилиндра находится в ВМТ в такте выпуска.
Чтобы переместить поршень к ВМТ в такте сжатия, проверните коленвал на полный оборот (360°) по часовой стрелке. Бегунок должен теперь указывать на метку на распределителе или крышке привода, а установочные метки момента зажигания — быть совмещены.
Внимание: При снятой крышке головки блока цилиндров, оба коромысла клапанов первого цилиндра должны быть свободными и иметь ощутимый зазор.
Внимание: Когда бегунок указывает на нужную клемму, а совместить установочные метки не удается, возможно, приводная цепь соскочила с зубцов звездочки или изначально была установлена неправильно.
После того, как поршень первого цилиндра установлен в ВМТ в такте сжатия, ВМТ для любого из оставшихся поршней можно найти, просто поворачивая коленвал и следуя порядку работы цилиндров. Отметьте местоположения клемм проводов оставшихся свечей зажигания, используя тот же метод. Когда бегунок распределителя указывает на одну из таких меток, поршень соответствующего цилиндра находится в ВМТ в такте сжатия.
