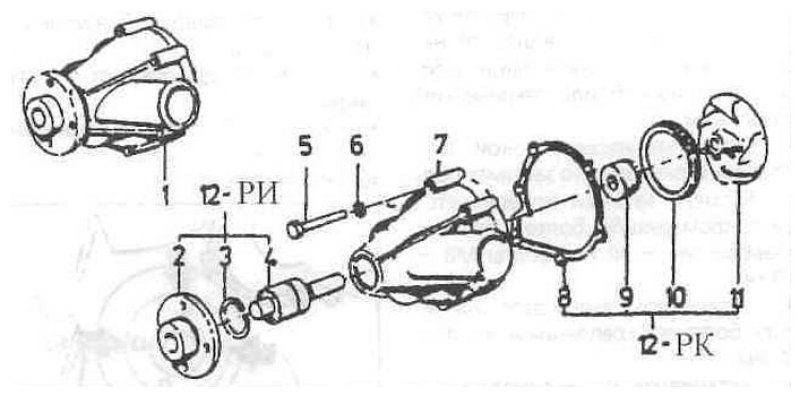

Элементы водяного насоса двигателя М30: 1 - водяной насос; 2 - фланец; 3 - стопорное кольцо; 4 - подшипник; 5 - шестигранный болт; 6 - пружинная шайба; 7 - корпус насоса; 8 - прокладка; 9 - сальник; 10 - предохранительное кольцо; 11 - крыльчатка; 12 - ремонтный комплект насоса.
Снятие
Слейте охлаждающую жидкость.
Снимите поликлиновой ремень.
Снимите радиатор.
Открутите болты крепления шкива поликлинового ремня. При этом нужно удерживать шкив, надев на него ремень, чтобы он не проворачивался. Снимите шкив поликлинового ремня со ступицы.

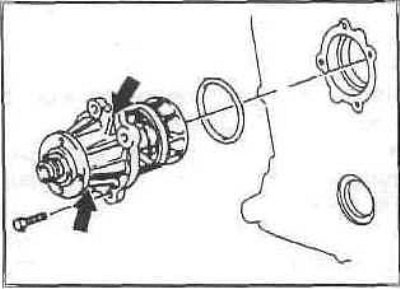

Открутите четыре болта крепления водяного насоса. На 6-цилиндровых бензиновых двигателях вместо болтов используются гайки.

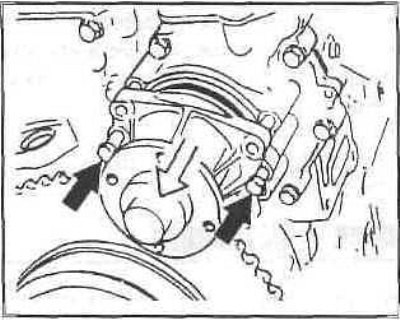

Вкрутите два болта с резьбой М6 в резьбовые отверстия (стрелки), и таким образом отожмите водяной насос от двигателя. Следите затем, чтобы насос не перекосился. У дизельного двигателя резьбовые отверстия для отжимания насоса расположены вертикально.
Установка
Открутите винты, используемые для отжимания насоса, замените уплотнительное кольцо водяного насоса и смажьте новое кольцо силиконовой смазкой или техническим вазелином.
Поставьте насос с новой прокладкой и равномерно затяните болты. Момент затяжки определяется диаметром резьбы болтов: болты с резьбой М6 — 10 Нм, болты М8 — 20 Нм.
Установите шкив и затяните четыре болта его крепления моментом 10 Нм.
Установите поликлиновой ремень и натяните его.
Установите радиатор с вентилятором.
Залейте охлаждающую жидкость в систему охлаждения и удалите воздух.
Прогрейте двигатель и проверьте плотность соединения шлангов и водяной насос.
Водяной насос двигателя серии М7

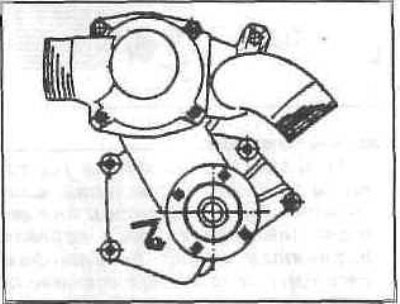

Водяной насос находится на передней панели двигателя.
Снятие
Слейте охлаждающую жидкость.

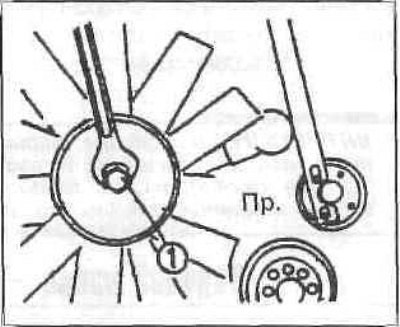

Снимите вентилятор. Для этого, удерживая приспособлением ременной шкив, отвинтите накидную гайку (1). При установке затяните гайку усилием 30 Нм.
Внимание: Гайка имеет левую резьбу.
Снимите вентилятор с оси.
Снимите приводной ремень водяного насоса.
Отвинтите демпфер от его ступицы.

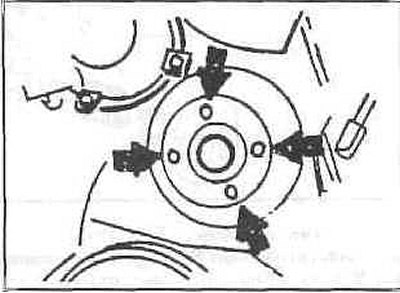

Удерживая старым клиновым ремнем приводное колесо, отвинтите четыре болта.

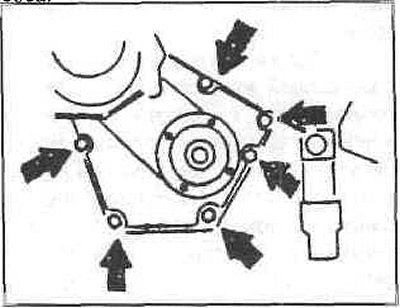

Отсоедините водяные шланги. Ослабьте болты крепления насоса.

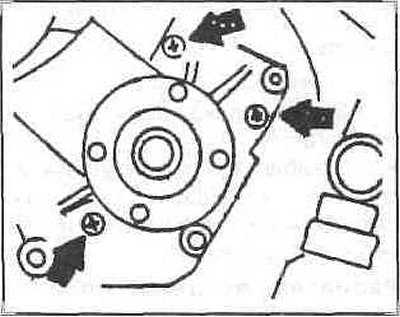

Вверните три болта, как показано на рисунке, и отожмите насос от блока двигателя.
Негерметичный, работающий с шумом насос следует заменить нош
Установка
Установка производится в последовательности, обратной снятию.
