Снятие
1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Открываем крышку монтажного блока (см. выше, "Монтажный блок - замена предохранителей и реле").

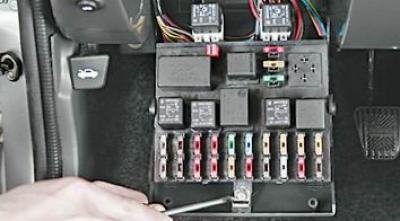

3. Крестовой отверткой отворачиваем саморез крепления фиксатора замка крышки.

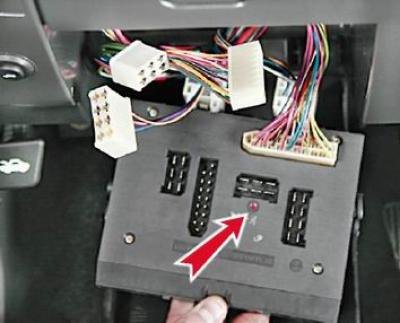

4. Удерживая крышку, приподнимаем и переворачиваем блок. Отсоединяем от блока пять колодок жгутов проводов.
Замечание. Помечать колодки нет необходимости. Только две колодки имеют одинаковые размеры, но они различаются цветом. На корпусе блока выполнена красная метка, указывающая место подсоединения колодки красного цвета.

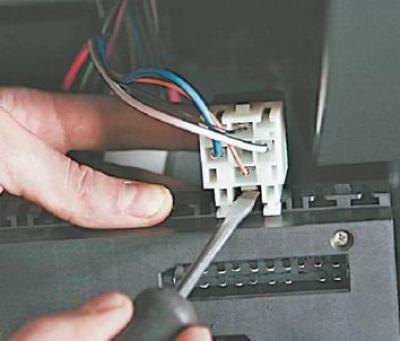

5. Шлицевой отверткой отжимаем пружинящие фиксаторы и снимаем соединительные колодки реле, присоединенных к верхнему торцу монтажного блока (не снимая реле с колодок).
6. Снимаем монтажный блок.
Установка
Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду, помеченному красной меткой.
