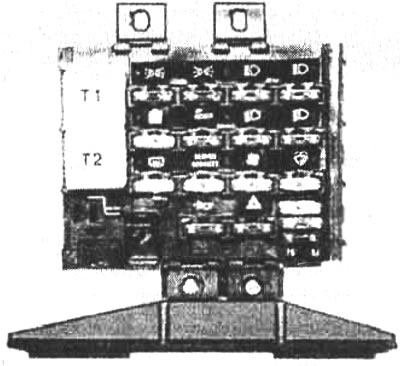

Рис. 8-43. Монтажный блок автомобилей «Croma», «Croma D», «Сгота 2000 СНТ» в базовой комплектации: Т1 - реле включения звуковых сигналов; Т2 - реле включения обогрева заднего стекла

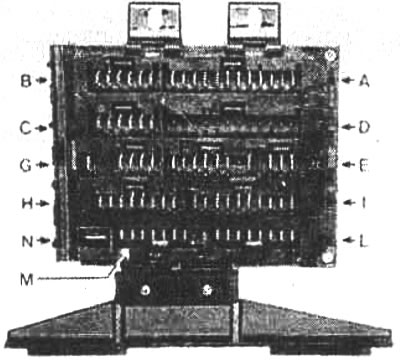

Рис. 8-44. Обозначение разъемов монтажного блока автомобилей «Croma», «Croma D», «Сгота 2000 QHT» в базовой комплектации
Таблица 8-9. Разъемы монтажного блока автомобилей «CROMA», «CROMA D» и «CROMA 2000 СНТ» в базовой комплектации
№ вывода | Цвет подходящего к выводу провода | Назначение |
Разъем A | ||
1 | G | Левый фонарь освещения номерного знака |
2 | HR | Левый задний фонарь (свет заднего хода) |
3 | VN | Левый задний фонарь (противотуманный свет) |
4 | GR | Левый задний фонарь (габаритный свет) |
5 | RV | Левый задний фонарь (стоп-сигнал) |
6 | AN | Левый задний фонарь (указатель поворота) |
7 | АВ | Правый задний фонарь (указатель поворота) |
8 | RN | Правый задний фонарь (стоп-сигнал) |
9 | GN | Правый задний фонарь (габаритный сеет) |
10 | SN | Правый задний фонарь (противотуманный сеет) |
11 | MB | Правый задний фонарь (свет заднего хода) |
12 | GV | Правый фонарь освещения номерного знака |
Разъем В | ||
1 | H | Правая фара (ближний свет) |
2 | AB | Правый передний указатель поворота |
3 | Z | Звуковые сигналы |
4 | A | Электродвигатель вентилятора системы охлаждения двигателя |
6 | - | |
6 | V | Правая фара (задний свет) |
Разъем С | ||
1 | HR | Выключатель заднего противотуманного света |
2 | ||
3 | AN | Контрольная лампа указателей поворота |
AN | Переключатель указателей поворота | |
4 | AB | Контрольная лампа указателей поворота |
AB | Переключатель указателей поворота | |
5 | GR | Прикуриватель |
6 | BN | Выключатель звуковых сигналов |
Разъем Е | ||
1 | R | Выключатель света заднего хода |
2 | GR | Правый передний габаритный огонь |
3 | BR | Выключатель света заднего хода |
Разъем F | ||
1 | GN | Левый передний габаритный огонь |
2 | - | |
3 | AN | Левый боковой указатель поворота |
А | АВ | Датчик уровня тормозной жидкости |
5 | HN | Левая фара (ближний свет) |
6 | RN | Реле предпускового подогрева" |
7 | В | Датчик износа тормозных колодок левого переднего тормоза |
8 | VN | Левая фара (дальний свет) |
Разъем G | ||
1 | V | |
2 | GN | Переключатель очистителей и омывателей ветрового стекла |
3 | V | Переключатель наружного освещения |
4 | Н | Переключатель наружного освещения |
Разъем Н | ||
1 | RN | Выключатель стоп-сигнала |
2 | GR | Передний плафон освещения салона |
МВ | Прикуриватель | |
3 | AR | Переключатель наружного освещения |
4 | VB | Контрольная лампа износа тормозных колодок передних тормозов |
5 | - | |
6 | NZ | Выключатель обогрева заднего стекла |
7 | А | Выключатель зажигания или выключатель приборов и стартера’ |
8 | VN | Репе включения обогрева заднего стекла |
VN | Переключатель очистителя и омывателя заднего стекла | |
Разъем I | ||
1 | СВ | Контрольная лампа заднего противотуманного света |
2 | AG | Указатель уровня топлива |
3 | МВ | Контрольная лампа резерва топлива |
4 | - | |
5 | АВ | Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости |
6 | GN | Контрольная пампа габаритных огней |
7 | VN | Контрольная лампа дальнего света фар |
8 | S | Часы |
S | Выключатель стоп-сигнала | |
9 | HR | Контрольная лампа обогрева заднего стекла |
10 | R | Комбинация приборов |
Разъем L | ||
1 | - | |
2 | AG | Датчик уровня топлива |
3 | МВ | Датчик уровня топлива |
4 | - | |
5 | - | |
6 | - | |
7 | R | Задний плафон освещения салона |
SN | Лампа освещения багажного отделения | |
8 | N | Элемент обогрева заднего стекла |
Разъем N | ||
1 | N | Разветвительная коробка |
Разъем М | ||
1 | - | |
2 | GR | Лампы подсветки комбинации приборов |
GR | Лампы подсветки переключателей отопителя | |
3 | R | Выключатель аварийной сигнализации |
4 | RN | Лампа освещения вещевого ящика |
5 | - | |
6 | G | Выключатель зажигания или выключатель приборов и стартера |
7 | V | Выключатель аварийной сигнализации |
8 | LN | Реле включения вентилятора отопителя |
*Только на «Croma D»

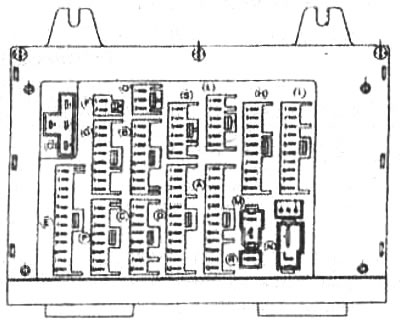

Рис. 8-45. Монтажный блок автомобилей «Croma 2000 СНТ», «Croma 2000 i.e.», «Croma Turbo i.e.», «Croma 2.0 16V», «Croma Turbo 0», «Croma 2.5 TO», «Croma 2.0 TD i.d.»

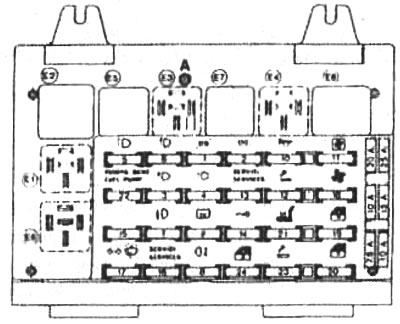

Рис. 8-46. Монтажный блок автомобилей «Croma 2000 СНТ», «Croma 2000 l.e.», «Croma Turbo l.e.», «Croma 2.0 16V», «Croma Turbo D», «Croma 2.5 TD», «Croma 2.0 TD l.d.» E1, E8 - резервное гнездо; E2 - реле-прерыватель указателей поворота и аварийной сигнализации; ЕЗ - гнездо для реле блокировки стартера на автомобилях с автоматической КП; Е4 - гнездо для реле включения противотуманных фар; Е5 - реле включения звуковых сигналов; Е6 - реле включения обогрева заднего стекла; А - зеленая вставка-указатель гнезда реле блокировки стартера
Таблица 8-10. Разъемы монтажного блока автомобилей «Croma 2000 СНТ», «Croma 2000 l.e.», «Croma TURBO l.e.», «Croma 2.0 16V», «Croma TURBO D», «Croma 2.5 TD», «Croma 2.0 TD l.d.»
№ вывода | Цвет подходящего к выводу провода | Назначение |
Разъем А (задние фонари и освещение номерного знака) | ||
1 | G | Правый фонарь освещения номерного знака |
2 | АВ | Правый задний фонарь (указатель поворота) |
3 | GN | Правый задний фонарь (габаритный свет) |
4 | SN | Правый задний фонарь (свет заднего хода) |
5 | МВ | Правый задний фонарь (противотуманный свет) |
6 | RN | Правый задний фонарь (стоп-сигнал) |
7 | GV | Левый фонарь освещения номерного знака |
8 | AN | Левый задний фонарь (указатель поворота) |
9 | GR | Левый задний фонарь (габаритный свет) |
10 | HR | Левый задний фонарь (противотуманный свет) |
11 | RV | Левый задний фонарь (стоп-сигнал) |
12 | VN | Левый задний фонарь (свет заднего хода) |
Разъем В (выключатели) | ||
1 | MB | Выключатель заднего противотуманного света |
2 | NZ | Выключатель обогрева заднего стекла |
3 | AG | Реле-прерыватель указателей поворота и аварийной сигнализации |
4 | AB | Указатели правого поворота |
5 | AN | Указатели левого поворота |
6 | GN | Выключатель освещения приборов |
7 | - | Резервный («+» предохранителя № 23) |
8 | HN | Вход выключателя заднего противотуманного света |
Разъем С (комбинация приборов) | ||
1 | - | Резервный («+» предохранителя № 3) |
2 | GN | Контрольная лампа габаритного света |
3 | В | Контрольная лампа заднего противотуманного света |
4 | VN | Контрольная пампа дальнего света фар |
5 | GR | Часы с цифровой индикацией и передний плафон освещения салона |
6 | С | Контрольная пампа габаритного света прицепа |
7 | АВ | Электронный тахометр |
АВ | - | |
8 | R | Лампа освещения вещевого ящика |
R | Наружные зеркала заднего вида с эпектропри-водом2). Цепь питания комбинации приборов | |
Разъем D (блок бортовой системы контроля БСК) | ||
1 | HG | Цепь питания ламп стоп-сигнала |
2 | S | Цепь питания правой передней и левой задней памп габаритного света и левого фонаря освещения номерного знака |
3 | G | Правая задняя фара (габаритный свет) и правый фонарь освещения номерного знака |
4 | Н | Цепь питания ламп заднего противотуманного света |
5 | МВ | Правая задняя фара (противотуманный свет) |
6 | RN | Правая задняя фара (стоп-сигнал) |
7 | GR | Правая передняя лампа габаритного света |
6 | GN | Левая передняя лампа габаритного света |
9 | R | Левый задний фонарь (габаритный свет) и левый фонарь освещения номерного знака |
10 | HR | Левый задний фонарь (противотуманный свет) |
11 | RV | Левый задний фонарь (стоп-сигнал) |
12 | SN | Цепь питания левой передней и правой задней ламп габаритного света и правого фонаря освещения номерного знака |
Разъем Е (комбинация приборов) | ||
1 | GN | Очиститель левой фары2). Реле очистителя заднего стекла |
GN | Омыватель ветрового стекла. Очиститель и омыватель заднего стекла | |
2 | N | Перемычка на «массу» задней части кузова |
3 | - | Резервный («+» предохранителя № 13) |
4 | GR | Лампы подсветки переключателей отопителя |
GR | Лампа освещения прикуривателя | |
5 | А | Передние сиденья с электроприводом и обогревом21 |
6 | С | Часы с цифровой индикацией. Цепь питания ЭБУ БСК |
7 | G | Часы с цифровой индикацией |
8 | S | Система централизованной блокировки замков дверей |
9 | V | |
10 | GV | Стеклоподъемники задних дверей2) |
11 | МВ | Прикуриватель |
12 | R | Переключатели управления стеклоподъемниками передних дверей на левой передней двери |
Разъем F (педальный узел) | ||
1 | R | Выключатель аварийной сигнализации |
VN | Вход выключателя стоп-сигнала | |
2 | RN | Выход выключателя стоп-сигнала |
Разъем О (рулевая колонка) | ||
1 | Н | Переключатель ближнего света фар |
2 | В | Переключатель указателей поворота |
3 | V | Переключатель дальнего света фар |
4 | BN | Выключатель звуковых сигналов |
5 | G | Переключатель габаритного света |
6 | М | Выключатель противотуманных фар |
м | Выключатель заднего противотуманного света | |
7 | АВ | Переключатель указателей правого поворота |
8 | AN | Переключатель указателей левого поворота |
Разъем Н (моторный отсек) | ||
1 | GR | Вход выключателя стоп-сигнала |
2 | RN | Реле предпускового подогрева3) |
3 | Н | Реле включения топливного насоса4) |
4 | Z | Звуковые сигналы |
5 | - | Не подсоединен |
6 | АВ | Вывод «1» катушки зажигания5). Датчик числа оборотов1) |
7 | BR | Выключатель света заднего хода |
8 | BN | Датчик износа тормозных колодок левого переднего тормоза |
9 | В | Датчик износа тормозных колодок левого переднего тормоза |
10 | - | Свободный («+» предохранителя № 1) |
Разъем 1 (моторный отсек) | ||
1 | GR | Правый передний габаритный огонь |
2 | GN | Левый передний габаритный огонь |
3 | V | Правая фара (дальний свет) |
4 | Н | Правая фара (ближний свет) |
5 | АВ | Правый передний указатель поворота |
6 | AN | Левый боковой указатель поворота |
7 | МВ | Правая противотуманная фара2) |
8 | М | Левая противотуманная фара |
9 | HN | Левая фара (ближний свет) |
10 | VN | Левая фара (дальний свет) |
Разъем L (задняя часть кузова) | ||
1 | - | Не подсоединен |
2 | МВ | Вывод «W» датчика уровня топлива |
3 | AG | Вывод «Т» датчика уровня топлива |
4 | R | Задние боковые плафоны освещения салона |
5 | Н | Топливный электронасос4) |
6 | SN | Лампа освещения багажного отделения |
Разъем М (моторный отсек) | ||
1 | М | Электродвигатель вентилятора системы охлаждения двигателя |
2 | - | Свободный («+» предохранителя № 21) |
Разъем N (моторный отсек) | ||
1 | N | Цепь питания разветвительной коробки |
2 | R | Стартер8) |
Разъем О (комбинация приборов) | ||
1 | S | Электродвигатель вентилятора отопителя салона |
2 | RV | Вывод «50» выключателя зажигания или приборов и стартера6) |
RV | Блок БСК | |
3 | VN | Вывод «15» выключателя зажигания или приборов и стартера |
4 | LR | Вывод «INT/А» выключателя зажигания или приборов и стартера |
Разъем Р (комбинации приборов) | ||
1 | AN | Контрольная пампа указателей поворота |
2 | АВ | Правый боковой указатель поворота |
АВ | Контрольная пампа указателей поворота | |
3 | МВ | Контрольная пампа резерва топлива |
4 | AG | Указатель уровня топлива |
5 | СВ | Контрольная лампа заднего противотуманного света |
6 | BN | Датчик износа тормозных колодок правого переднего тормоза |
7 | VB | Контрольная лампа износа тормозных колодок передних тормозов |
8 | HR | Контрольная лампа обогрева заднего стекла |
HR | Наружные зеркала заднего вида с электроприводом2) | |
Разъем Q (автомобили с автоматической КП) | ||
1 | GV | Выключатель блокировки стартера |
2 | BR | Выход выключателя света заднего хода |
3 | LR | Вход выключателя света заднего хода |
Разъем R (задняя часть кузова) | ||
t | N | Элемент обогрева заднего стекла |
Разъем S (выключатели) | ||
1 | - | Свободный |
2 | - | Свободный |
3 | HR | Выключатель заднего противотуманного света |
4 | V | Выключатель аварийной сигнализации |
5 | RN | Выключатель аварийной сигнализации |
6 | - | Свободный |
1)На «Croma 2000 l.e.», «Croma Turbo l.e.», «Croma 2.0 16V», «Croma Turbo D», «Croma 2.5 TD», «Croma 2.0 TD I.d.».
2)B зависимости от комплектации.
3)Ha дизельных автомобилях.
4)На автомобилях с двигателями с впрыском топлива.
5)Только на автомобилях с бензиновыми двигателями.
6)Только на автомобилях с автоматической КП.
Таблица 8-11. Обозначение цвета проводов
Буквы | Цвет |
А | Голубой |
В | Белый |
С | Оранжевый |
G | Желтый |
Н | Серый |
L | Синий |
М | Коричневый |
N | Черный |
R | Красный |
S | Розовый |
V | Зеленый |
Z | Фиолетовый |

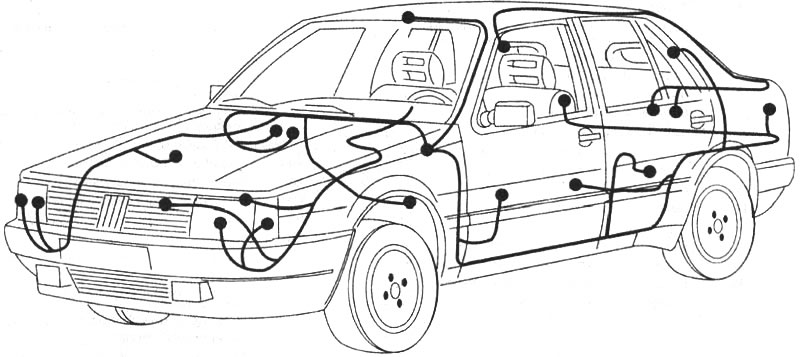

Рис. 8-47. Схема прокладки основных жгутов проводов
Открыть большую картинку в новой вкладке »

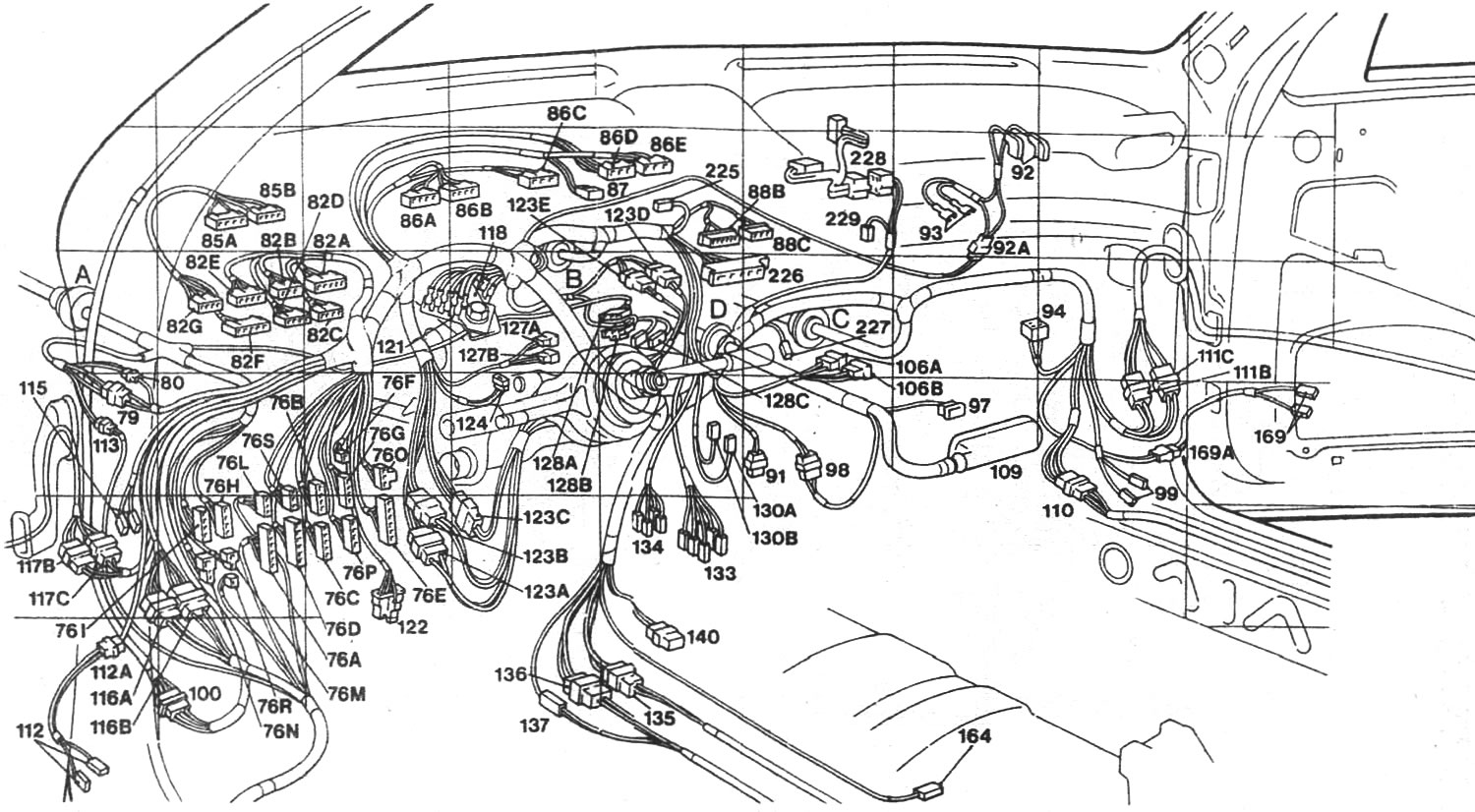

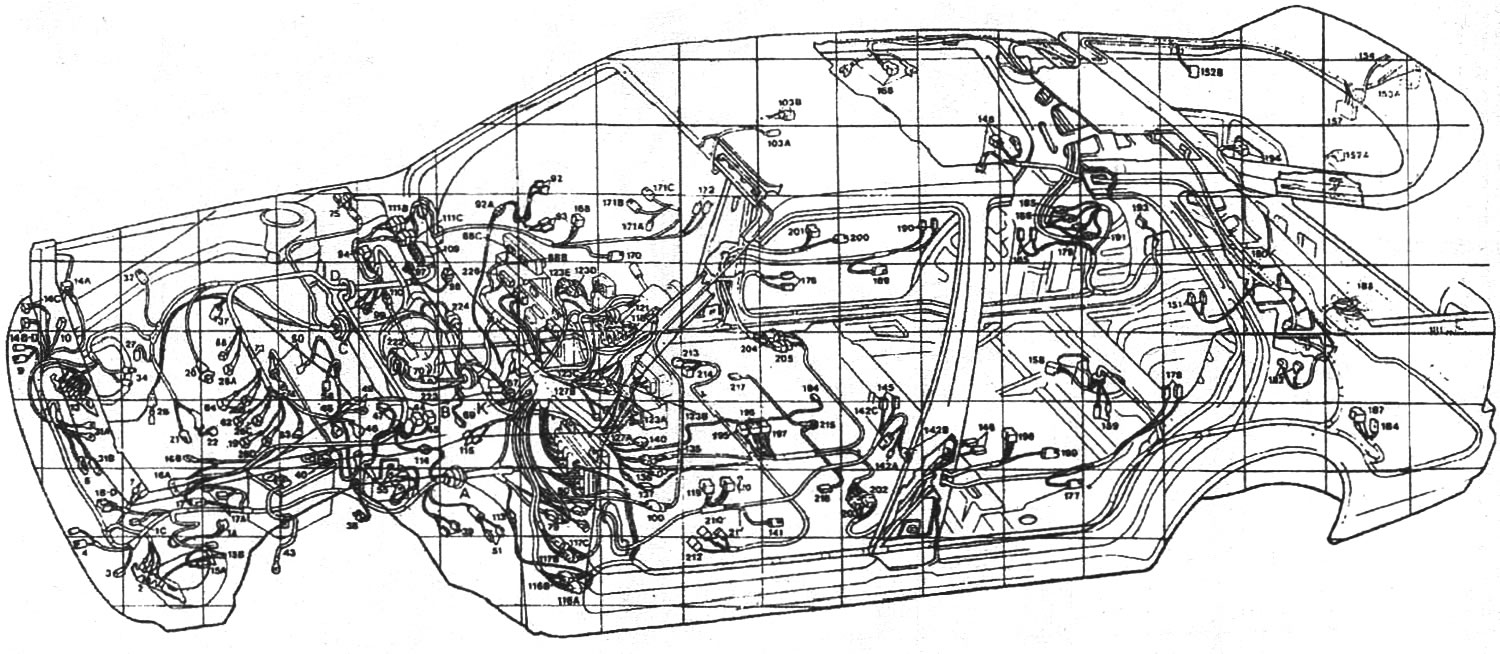

Рис. 8-48. Размещение разъемов электрооборудования на автомобиле
