Примечание. В разделе описана полная разборка коробки передач: первичного вала, вторичного вала и дифференциала, необходимая при капитальном ремонте коробки передач. Для устранения конкретной неисправности, достаточно ограничиться демонтажом только необходимых для этого элементов.
Для выполнения ремонтных работ по разборке коробки передач вам потребуются:
- ударная отвертка;
- бородок;
- разжимные щипцы для снятия стопорных колец;
- магнит на телескопической указке;
- две монтажные лопатки;
- съемники двухзахватные и трехзахватные;
- зубило;
- выколотка;
- микрометр и индикатор часового типа (при замене регулировочного кольца подшипника дифференциала);
- слесарная линейка;
- клей-фиксатор;
- герметик.
Снимаем коробку передач с двигателя (см. "Коробка передач - снятие и установка"), очищаем от грязи и промываем ее снаружи моющим средством, дизельным топливом или керосином.
Информация доступна на портале: Autoinstruction

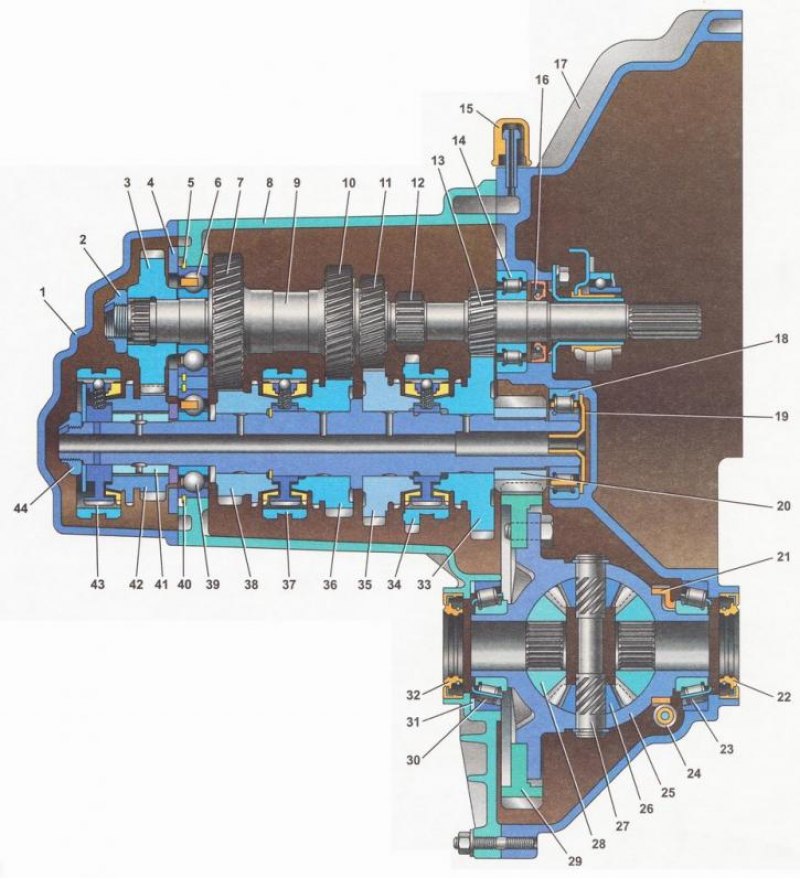

Устройство, схема коробки передач: 1 - задняя крышка картера коробки передач; 2, 44 - гайка; 3 - ведущая шестерня пятой передачи; 4 - упорная пластина; 5, 40 - стопорное кольцо подшипника; 6 - шариковый подшипник первичного вала; 7 - ведущая шестерня четвертой передачи; 8 - картер коробки передач; 9 - первичный вал; 10 - ведущая шестерня третьей передачи; 11 - ведущая шестерня второй передачи; 12 - шестерня заднего хода; 13 - ведущая шестерня первой передачи; 14 - роликовый подшипник; 15 - сапун; 16 - сальник первичного вала; 17 - картер сцепления; 18 - роликовый подшипник вторичного вала; 19 - маслосборник; 20 - ведущая шестерня главной передачи; 21 - пластмассовая ведущая шестерня привода датчика скорости; 22, 32 - сальник привода; 23, 30 - роликовый конический подшипник дифференциала; 24 - привод датчика скорости; 25 - коробка дифференциала; 26 - сателлит дифференциала; 27 - ось сателлитов; 28 - полуосевая шестерня; 29 - ведомая шестерня главной передачи; 31 - регулировочное кольцо; 33 - ведомая шестерня первой передачи; 34 - синхронизатор первой и второй передач; 35 - ведомая шестерня второй передачи; 36 - ведомая шестерня третьей передачи; 37 - синхронизатор третьей и четвертой передач; 38 - ведомая шестерня четвертой передачи; 39 - шариковый подшипник вторичного вала; 41 - втулка; 42 - ведомая шестерня пятой передачи; 43 - синхронизатор пятой передачи
