Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Сбрасываем давление топлива (см. «Топливопровод — сброс давления»).
После сброса давления в топливопроводе остается небольшое количество топлива.
3. Отворачиваем гайки и болты крепления впускного модуля и смешаем его максимально вперед (см. «Впускной модуль — снятие и установка»).
4. Разъединяем колодки жгута проводов форсунок.
5. Рожковым ключом на 17 мм отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

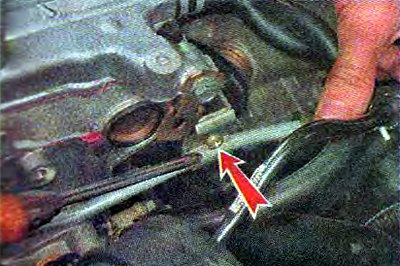

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода к головке блока цилиндров.

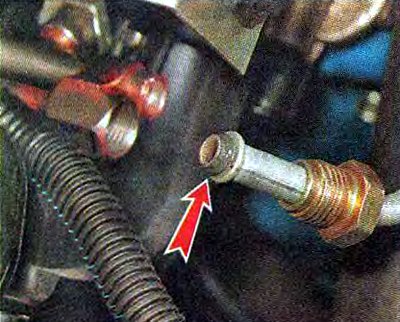

7. Отводим конец трубки топливопровода от топливной рампы. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.
Предупреждение! Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.
8. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

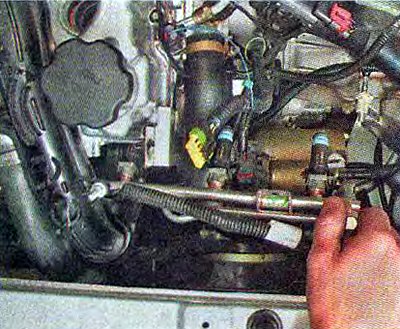

9. Извлекаем топливную рампу в сборе с форсунками из-под впускного модуля.
Установка
Устанавливаем топливную рампу в обратной последовательности.
Рекомендация. Проверьте состояние уплотнительных колец впускного модуля, поврежденные кольца замените (см. «Впускной модуль — снятие и установка»).
