Для выполнения работы потребуется смотровая канава или эстакада.
Снятие
1. Снимаем дроссельный узел (см. «Дроссельный узел — снятие, замена прокладки и установка») и сбрасываем давление топлива (см. «Топливопровод — сброс давления»).
Совет. Дроссельный узел можно снять, не отсоединяя шлангов. Достаточно отсоединить его от фланца впускного модуля.
2. Отсоединяем трос привода дроссельной заслонки от впускного модуля (см. «Трос привода дроссельной заслонки — замена»).
3. Отсоединяем колодки жгутов проводов от катушек зажигания (см. «Катушка зажигания — проверка и замена») и отводим жгут в сторону.
4. Отсоединяем колодку жгута проводов от датчика положения распределительного вала (см. «Датчик положения распределительного вала — снятие, проверка и установка») и отводим жгут в сторону.

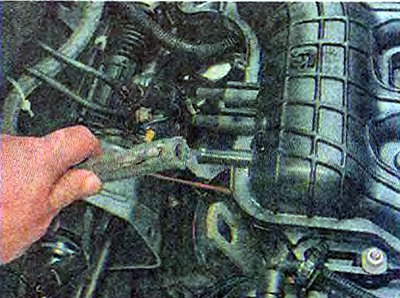

5. Ослабив затяжку хомута, снимаем с патрубка впускного модуля шланг вакуумного усилителя тормозов.
6. Снимаем воздухозаборник воздушного фильтра (см. «Воздушный фильтр — снятие и установка»).

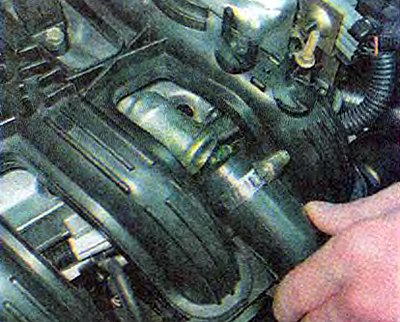

7. Ключом на 8 мм ослабляем затяжку хомута, крепящего шланг системы вентиляции картера двигателя и снимаем шланг с патрубка крышки головки блока цилиндров.

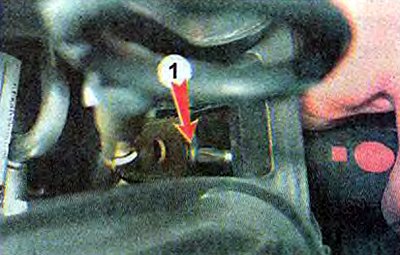

8. Короткой крестовой отверткой отворачиваем саморез 1 крепления направляющей трубки указателя уровня масла.

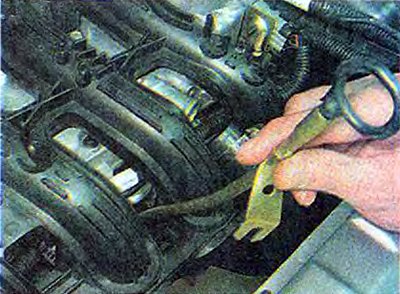

9. Вынимаем направляющую трубку вместе с указателем уровня масла из блока цилиндров двигателя и снимаем ее.

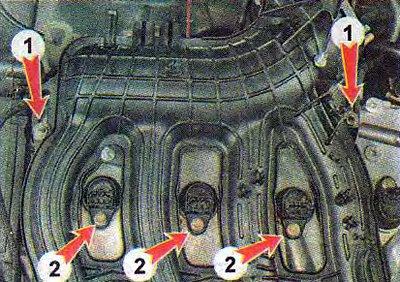

10. Ключом на 10 мм отворачиваем две гайки 1 крепления впускного модуля к крышке головки блока цилиндров и три болта 2 крепления катушек зажигания первого, второго и третьего цилиндров.
11. Снимаем катушки зажигания первого, второго и третьего цилиндров (см. «Катушка зажигания — проверка и замена»).
12. Снимаем брызговик двигателя или защиту картера (если установлены).

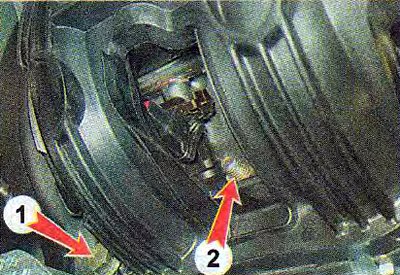

13. Торцовым ключом на 13 мм отворачиваем три гайки 2 и два болта 1 крепления впускного модуля к боковой поверхности головки блока цилиндров двигателя.
14. Сдвинув вперед впускной модуль, снимаем топливную рампу (см. «Топливная рампа — снятие и установка»).

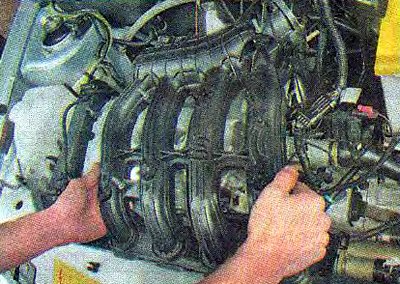

15. Снимаем впускной модуль с двигателя.
(Перейдите к источнику по ссылке: Autoinstruction)
Установка
Устанавливаем впускной модуль в обратной последовательности. Поврежденные уплотнительные кольца впускного модуля заменяем.
