Первичный вал 29 (рис. 5.2) коробки передач выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу коробки передач расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов роликовые, задние 22, 28 - шариковые. Под передним подшипником вторичного вала коробки передач расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.
Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируют подбором толщины кольца 13. К фланцу коробки дифференциала прикреплена ведомая шестерня 12 главной передачи. На одной из цапф коробки дифференциала установлено задающее кольцо 7 магнитоэлектрического датчика скорости.
Привод управления коробкой передач состоит из рычага 11 (рис. 5.3) переключения передач, шаровой опоры, тяги 10 и механизма выбора передач (установлен в картере коробки передач). Для того чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах во время движении автомобиля Лада Калина, в привод управления коробкой передач введена реактивная тяга 19, один конец которой связан с силовым агрегатом, а к другому концу прикреплен корпус 7 шаровой опоры рычага переключения передач.
Блокировкой включения передачи заднего хода управляет установленный на картере коробки передач соленоид, которым, в свою очередь, управляют с помощью выключателя 13, установленного на рычаге 11 переключения передач.
На автомобиле Лада Калина механизм выбора передач выполнен в виде отдельного узла и прикреплен к плоскости картера сцепления внутри КПП.
В корпусе 9 (рис. 5.4) механизма выбора передач закреплены две оси. На оси 3 установлены трехплечий рычаг 2 выбора передач и две блокировочные скобы 7 и 11. Другая ось 1 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо б трехплечевого рычага 2 служит для включения передач переднего хода, плечо а - для включения передачи заднего хода, а на третье плечо воздействует рычаг штока выбора передач, соединенного через карданный шарнир с тягой 10 (см. рис. 5.3) привода управления коробкой передач. На оси 6 (см. рис. 5.4) установлена вилка 8 включения передачи заднего хода. В коробку передач залито трансмиссионное масло, уровень которого должен находиться между контрольными метками указателя уровня масла.
Рис. 5.4. Механизм выбора передач: 1 - направляющая ось блокировочных скоб; 2 - трехплечий рычаг; 3 - ось рычага выбора передач; 4, 10 - пружина; 5 - стопорное кольцо; 6 - ось вилки заднего хода; 7, 11 - блокировочные скобы; 8 - вилка включения передачи заднего хода; 9 - корпус механизма выбора передач; а - плечо трехплечего рычага для включения передачи заднего хода; б - плечо трехплечего рычага для выбора передач переднего хода
Рис. 5.3. Привод переключения передач: 1 - демпферная втулка; 2 - дистанционная втулка; 3, 16, 20 - гайки; 4, 8, 18 - болты; 5 - защитный чехол; 6 - стопорное кольцо; 7 - корпус шаровой опоры; 9, 21 - стяжные хомуты; 10 - тяга привода управления коробкой передач; 11 - рычаг переключения передач; 12 - хомут крепления жгута проводов; 13 - выключатель соленоида управления блокировкой передачи заднего хода; 14 - рукоятка рычага переключения передач; 15 - шайба; 17 - крышка рукоятки рычага переключения передач; 19 - реактивная тяга

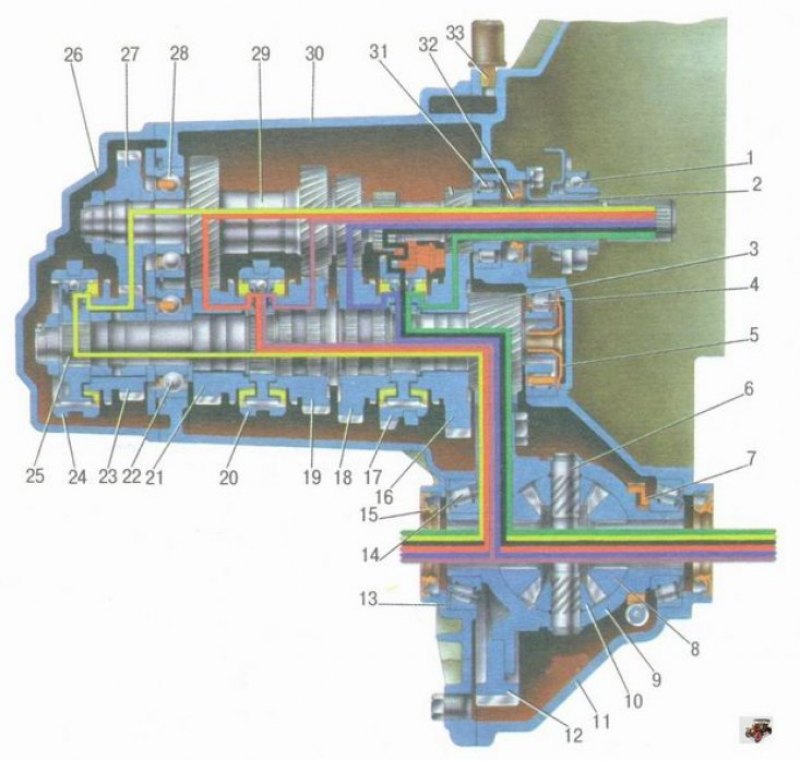

Рис. 5.2. Коробка передач: 1 - подшипник выключения сцепления; 2 - направляющая втулка муфты подшипника выключения сцепления; 3 - ведущая шестерня главной передачи; 4 - роликовый подшипник вторичного вала; 5 - маслосборник; 6 - ось сателлитов; 7 - задающее кольцо датчика скорости; 8 - шестерня полуоси; 9 - коробка дифференциала; 10 - сателлит; 11 - картер сцепления; 12 - ведомая шестерня главной передачи; 13 - регулировочное кольцо; 14 - роликовый конический подшипник дифференциала; 15 - сальник полуоси; 16 - ведомая шестерня I передачи вторичного вала; 17 - синхронизатор I и III передач; 18 - ведомая шестерня II передачи вторичного вала; 19 - ведомая шестерня III передачи вторичного вала; 20 - синхронизатор III и IV передач; 21 - ведомая шестерня IV передачи вторичного вала; 22 - шариковый подшипник вторичного вала; 23 - ведомая шестерня V передачи вторичного вала; 24 - синхронизатор V передачи; 25 - вторичный вал; 26 - задняя крышка картера коробки передач; 27 - ведущая шестерня V передачи; 28 - шариковый подшипник первичного вала; 29 - первичный вал; 30 - картер коробки передач; 31 - роликовый подшипник первичного вала; 32 - сальник первичного вала; 33 - сапун
