Для регулировки и замены троса привода дроссельной заслонки на автомобиле вам потребуются: два ключа «на 13», отвертки с крестообразным и плоским лезвием.
1. Для визуального контроля перемещения дроссельной заслонки ослабьте хомут крепления и отсоедините воздухоподводящий патрубок от патрубка дроссельного узла (см. «Снятие и установка дроссельного узла»).

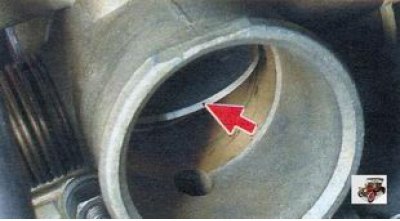

2. При полностью нажатой педали акселератора (это должен сделать помощник) проверьте положение дроссельной заслонки - она должна быть полностью открыта.

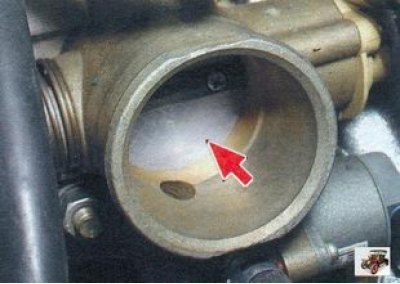

3. При отпущенной педали акселератора дроссельная заслонка должна быть полностью закрыта. В противном случае привод дроссельной заслонки необходимо отрегулировать.

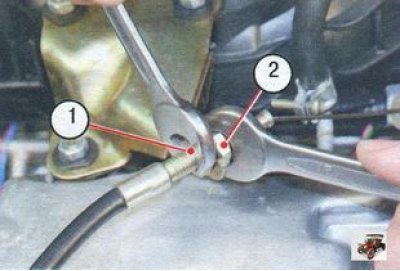

4. Для регулировки дроссельной заслонки при не полностью закрывающейся заслонке ослабьте затяжку гайки 1 и, заворачивая гайку 2, добейтесь, чтобы дроссельная заслонка полностью закрывалась. При не полностью открывающейся заслонке ослабьте затяжку гайки 2 и, заворачивая гайку 1, добейтесь, чтобы дроссельная заслонка полностью открывалась. Затем затяните гайку, которая была ослаблена.

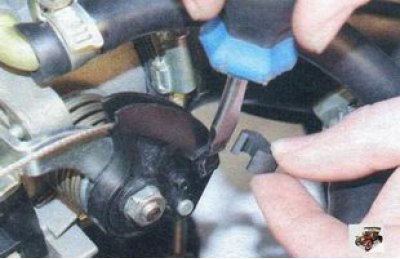

5. Для замены троса привода дроссельной заслонки снимите с сектора дроссельного узла предохранительную скобу, поддев ее отверткой.

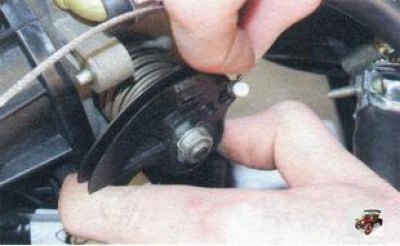

6. Выньте наконечник троса из паза сектора и отсоедините трос от дроссельного узла.

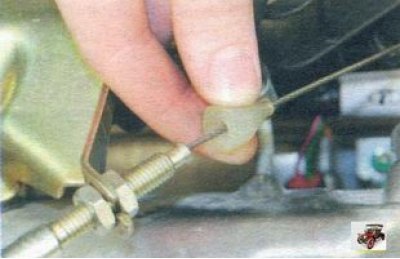

7. Сдвиньте защитный колпачок с наконечника троса привода дроссельной заслонки.

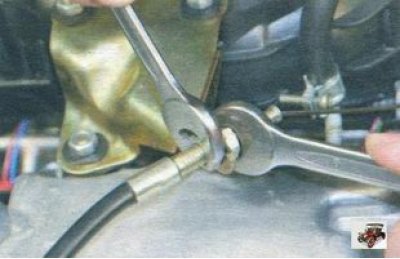

8. Ослабьте гайки крепления оболочки троса привода дроссельной заслонки к кронштейну...

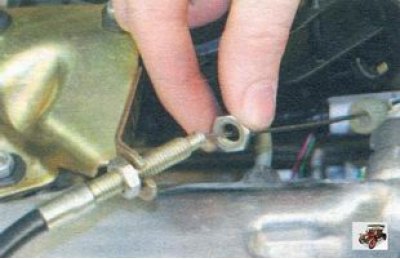

9. ...полностью отверните от наконечника переднюю гайку и выведите трос привода дроссельной заслонки из прорези кронштейна.

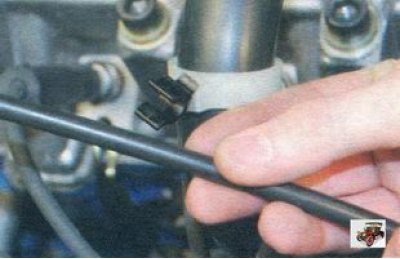

10. Выньте трос привода дроссельной заслонки из фиксатора на двигателе...

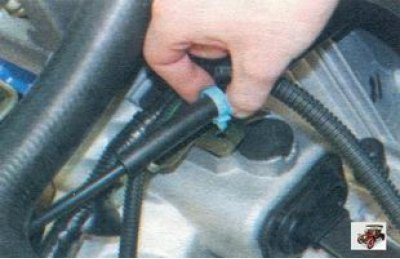

11. ...и извлеките второй фиксатор троса привода дроссельной заслонки из отверстия кронштейна на коробке передач.

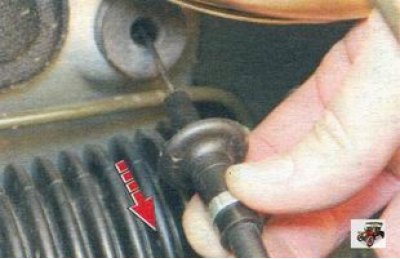

12. Сдвиньте оболочку троса привода дроссельной заслонки вперед...

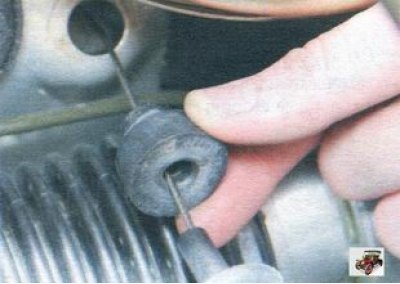

13. ...и извлеките из отверстия в щите передка демпфер оболочки троса привода дроссельной заслонки.
14. В салоне автомобиля под панелью приборов снимите наконечник троса привода дроссельной заслонки с пальца рычага педали, сдвинув его с пальца отверткой.
Информация размещена на интернет-сайте autoinstruction
15. Выньте трос привода дроссельной заслонки в моторный отсек.
16. Установите на автомобиль трос привода дроссельной заслонки в порядке, обратном снятию.
17. Отрегулируйте привод дроссельной заслонки (см. пп. 2-4).
